對金屬塑性加工產(chǎn)品的形狀缺陷進(jìn)行的矯正，是重要的精整工序之一。軋材在軋制過程或在以后的冷卻和運輸過程中經(jīng)常會產(chǎn)生種種形狀缺陷，諸如棒材、型材和管材的彎曲，板帶材的彎曲、波浪、瓢曲等。通過各種矯直工序可使彎曲等缺陷在外力作用下得以消除，使產(chǎn)品達(dá)到合格的狀態(tài)。
矯直可按被矯軋件的溫度分為熱矯直和冷矯直。熱矯直一般在650～1000℃進(jìn)行，只用于中厚板。矯直溫度是熱矯直的重要的參數(shù)之一。矯直溫度過高，軋件在隨后的冷卻中還可能因冷卻不均產(chǎn)生瓢曲；矯直溫度過低會使矯直抗力增大，矯直困難。冷矯直廣泛用于矯直各類型鋼和鋼管，也用于中厚板的補充矯直。熱軋型材的冷矯直都在軋材冷卻后進(jìn)行。為保證矯直質(zhì)量和改善勞動條件，合理的冷矯直溫度應(yīng)低于200℃。當(dāng)矯直機布置在軋制作業(yè)線上時，常因鋼材冷卻時間不夠，矯直溫度過高(一般在200～250℃以上)而達(dá)不到預(yù)期效果，影響矯直質(zhì)量。多數(shù)鋼材只矯直一次，只有不易矯直且彎曲度要求嚴(yán)格的產(chǎn)品，需要進(jìn)行兩次或兩次以上的矯直。

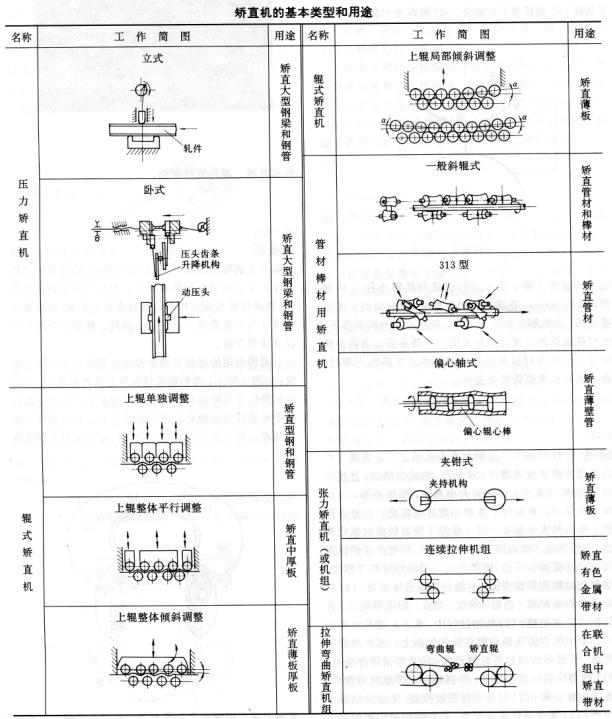

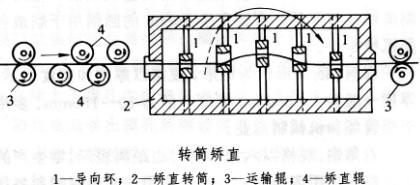

矯直方法有壓力矯直、輥式矯直(包括直輥矯直和斜輥矯直)、張力矯直和拉伸彎曲矯直。拉伸彎曲矯直的原理是，當(dāng)帶材在小直徑輥子上反復(fù)彎曲時給帶材施加拉力，使帶材產(chǎn)生彈塑性延伸，從而將帶矯直。拉伸彎曲矯直機組一般用在連續(xù)作業(yè)線上矯直各種帶材，包括高強度、極薄帶材。這種機組也用于連續(xù)酸洗板冷卻后還可采用平整的方法減少板帶的厚度差和矯作業(yè)線上的帶材機械破鱗，以提高酸洗速度。矯直機的直板形。此外對一些特殊產(chǎn)品要采用特殊矯直，如矯直基本類型和它們的主要用途見表。冷軋薄板或熱軋薄薄壁和特薄壁管使用轉(zhuǎn)筒矯直(見圖)等。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/Straightening-of-steel.html
|
