用于含H2S環(huán)境的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼鋼管抗開裂補(bǔ)充技術(shù)要求
GB 9948-2013 附錄B
（規(guī)范性附錄）
用于含H2S環(huán)境的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼鋼管抗開裂補(bǔ)充技術(shù)要求
B.1 總則
本附錄B規(guī)定了優(yōu)質(zhì)碳素結(jié)構(gòu)鋼鋼管用于含H2S環(huán)境的抗開裂補(bǔ)充技術(shù)要求。本附錄B僅當(dāng)合同在規(guī)定時才適用，需方也可規(guī)定不同于本附錄B的其他技術(shù)要求。
選擇適合NACE MR0175/ISO 15156-2預(yù)期服役條件的鋼管是需方的責(zé)任。
B.2 補(bǔ)充技術(shù)要求
B.2.1 化學(xué)成分
鋼的化學(xué)成分應(yīng)符合如下規(guī)定：
a ) C：0.14%~0.23%，碳當(dāng)量CEV≤0.42%；碳當(dāng)量按式（B.1）計算：
CEV=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15 .................（B.1）
b ) P≤0.015%，S≤0.010%；

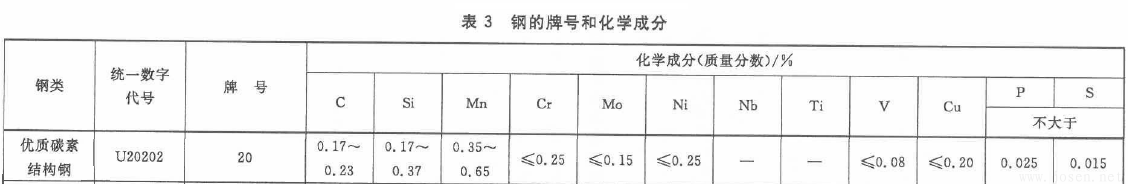

c ) 其余化學(xué)成分應(yīng)符合表3中20鋼的規(guī)定。
B.2.2 力學(xué)性能

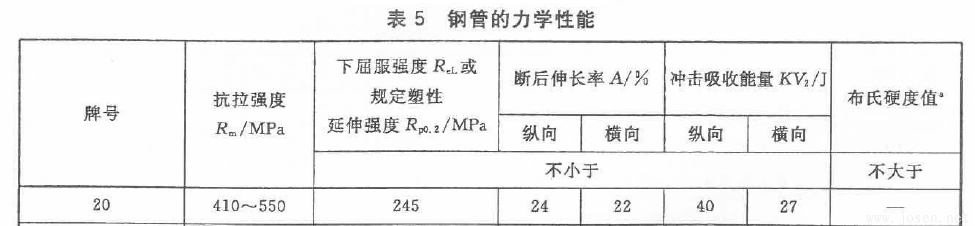

鋼管的力學(xué)性能除應(yīng)符合表5中20鋼的規(guī)定外，還應(yīng)符合如下規(guī)定：
a ) 下屈服強(qiáng)度或規(guī)定塑性延伸強(qiáng)度（Rel/Rp0.2）不大于345MPa，抗拉強(qiáng)度（Rm）不大于540MPa；
b ) 布氏硬度不大于190HBW。
B.2.3 表面質(zhì)量
鋼管表面質(zhì)量除應(yīng)符合6.9的規(guī)定外，還應(yīng)符合以下規(guī)定：鋼管的表面不允許有深度大于0.4mm的尖銳缺陷存在。
6.9 表面質(zhì)量
鋼管的內(nèi)外表面不允許有裂紋、折疊、結(jié)疤、軋折和離層。這些缺陷應(yīng)完全清除，清除深度應(yīng)不超過壁厚的10%，缺陷清除處的實際壁厚應(yīng)不小于壁厚所允許的最小值。
鋼管內(nèi)外表面上直道允許的深度或高度應(yīng)符合如下規(guī)定：
a ) 冷拔（軋）鋼管：不大于壁厚的4%，且最大為0.2mm；
b ) 熱軋（擠壓、擴(kuò)）鋼管：不大于壁厚的5%，且最大為0.4mm。
不超過壁厚允許負(fù)偏差的其他局部缺陷允許存在。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/yyhhshjdyztsjggggkklbcjsyq.html
|
