無縫管承壓能力的計算方式是什么樣的以下我們選取一個實際的案例來加以說明
DN=10MM,壁厚為3mm 設材料的抗拉強度為σ，壓力為P，管子外徑D； 管子壁厚δ=（P*D）/（2*σ/S） 其中S 為安全系數； 因?yàn)镻小于7MPa,S選S=8； P小于17.5MPa,S選S=6； P大于17.5MPa,S選S=4； 我們選安全系數為S=6; 選20鋼抗拉強度為410MPa, 故管子可承受的壓力P=（2*σ/S*δ）/D =(2*410/6*3)/(10+6) =26.25MPa>設定17.5 故安全系數取S=4 故管子可承受的壓力P=（2*σ/S*δ）/D =(2*410/4*3)/(10+6) =39.375MPa 根據這個公式你可以輕松計算出各種規格的厚壁無縫管的承壓能力
鋼管壓力公斤(KG)與兆帕(MPa)的關系
補充：
嚴格來講MPa是壓強單位，公斤是質量單位。一般運用習慣上都是指每平方米所有的壓力，1MPa=1*1000000Pa，1Pa=1牛頓/每平米，1公斤壓力=1千克*9.8牛頓/每平米。 1公斤相當于多少M(fèi)Pa水壓？工程中所講的壓力多少"公斤"是習慣用語，1kgf/cm^2=1*9.8N*10000/m^2=98000Pa=0.098MPa 通常在水路測壓實驗中要用到這個，通常說10公斤水壓，即1MPa，正常的內壓為0.3MPA，測試時為0.9—1MPa，即3倍，10公斤水壓左右。

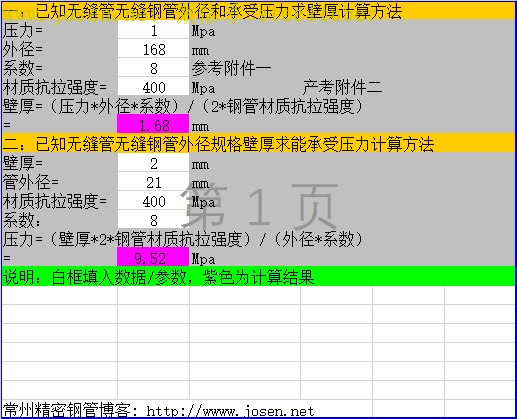

常州用規格液壓用無縫鋼管耐壓表及計算器 下載網址：
無縫鋼管耐壓表.pdf 無縫鋼管壓力計算器.xls
新下載網址：http://hydrogen.josen.net/index.php/ziliaoxiazai/919.html 處下載。
| |
|
