鋼材中主要缺陷的超聲波探傷判定方法(全書)476頁

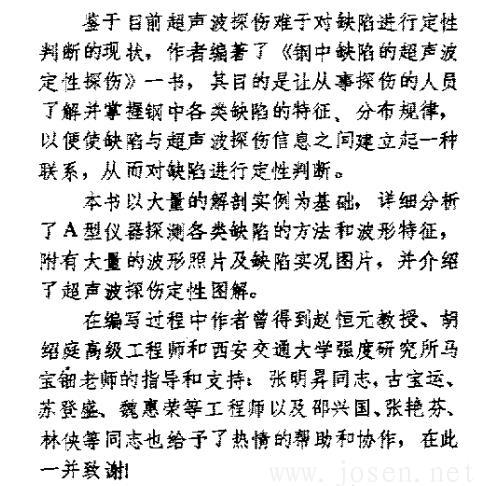

鑒于巨前超聲鼓探辛苦難于對(duì)缺陷送行定性 判斷的現(xiàn)狀，字字者編著了 綱中缺陷前超聲遁 定"t探傷》一書，其自綸是讓從事探暫的人員 了解并掌握鋼中各類缺陷的特征在分布麓撐， 以便告主缺害與超聲邊探傷信喜之;可建立起一種 聯(lián)系，從商對(duì)缺陷遂行定性判醋。 本書以大量的輩革剖實(shí)便為基毯. 差握分析 髦儀器探瀆各類缺潔的方語和提牽特盔， Mt有大量的班彩黑片及缺陷實(shí)現(xiàn)I!I片，并升直在 于超聲草探怖主性I!I解 在編寫立程中作者曾得到趙渲元教授、幸需 緒是高級(jí)工程際和西安吏通大學(xué)程度研究所馬 主告老薄的指導(dǎo)和支持 在曉異 毒志，古寶運(yùn)、 JI:登盛、魏 惠榮等工程捧以及邵興國、張艷芽、 林咦等同志也給于了熱情的幫助如協(xié)作，在此 一并致謝！
目前，無論是鋼廠還是機(jī)械廠，在對(duì)鍛件、型材、錦件或機(jī)械零件的 超聲波探傷巾，對(duì)于觸陷的定性判定都感到困難 ?？∶窆こ處熗ㄟ^十兒年的實(shí) 踐，總結(jié)出了用 型超盧挫探傷儀對(duì)鋼中主要快陷的定性判定方泣，在冶金部和學(xué) 會(huì)舉辦的超聲旅探傷學(xué)習(xí)班上講課之后，不少單位索要講義。為滿足廣大探傷工 作者的需要，本刊將~鍋中主要缺陷(蜂窩狀缺陷、自點(diǎn)，裂紋、縮孔得)的超聲 波探傷判定方怯作簡要介紹，分 國登載。

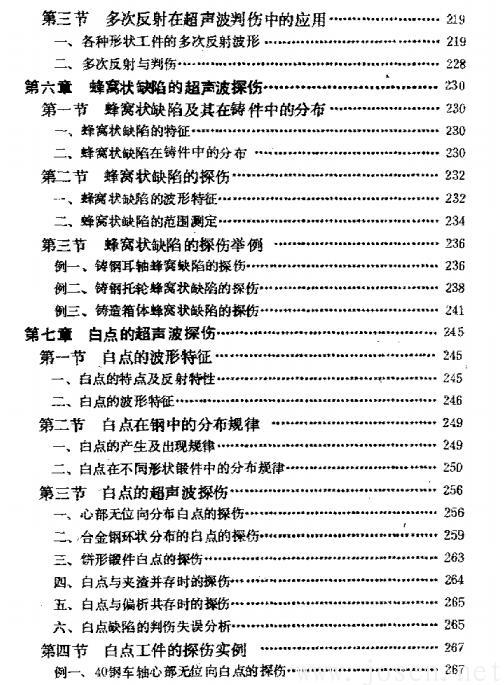

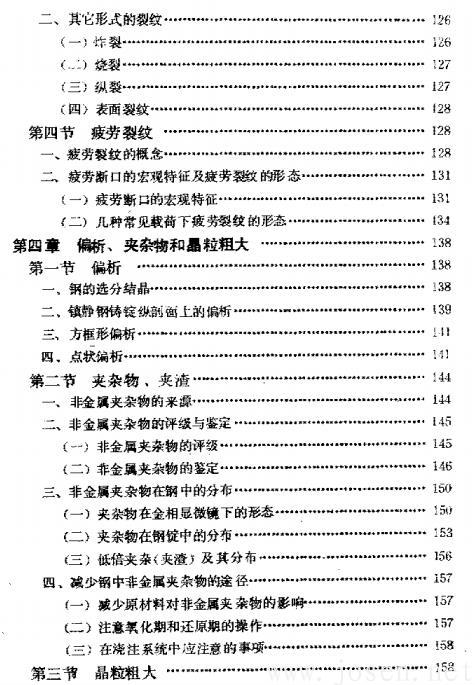

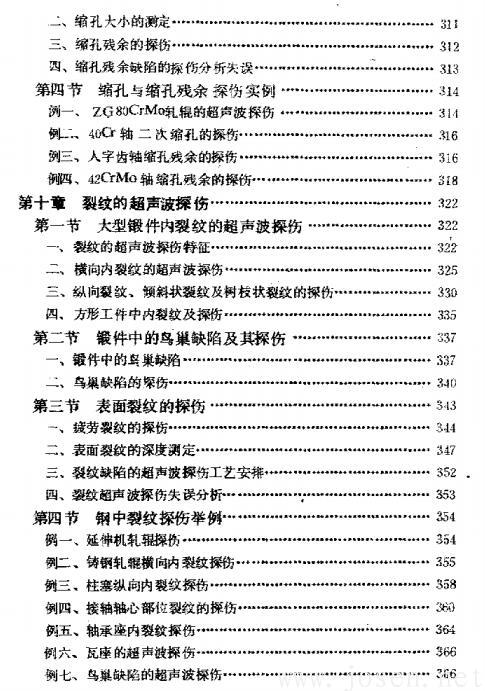

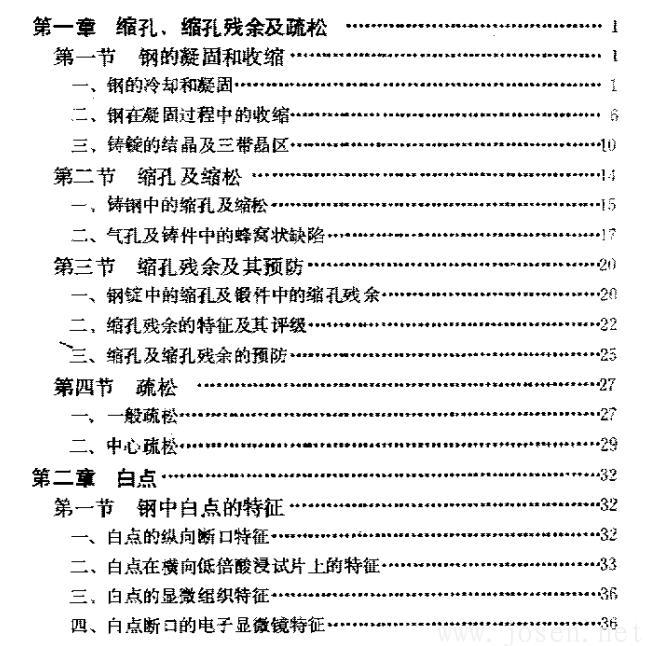

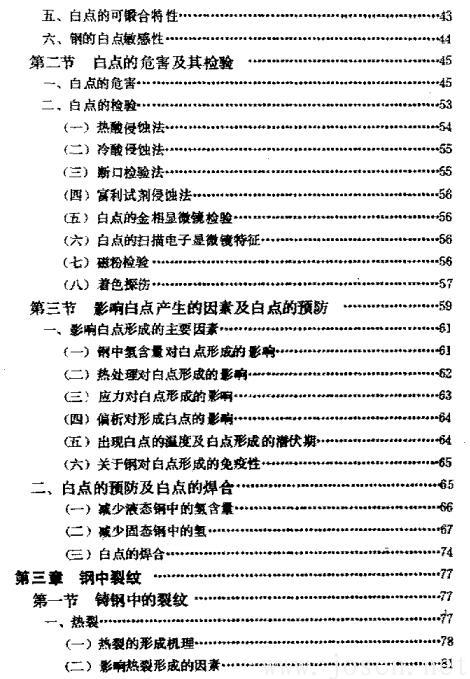

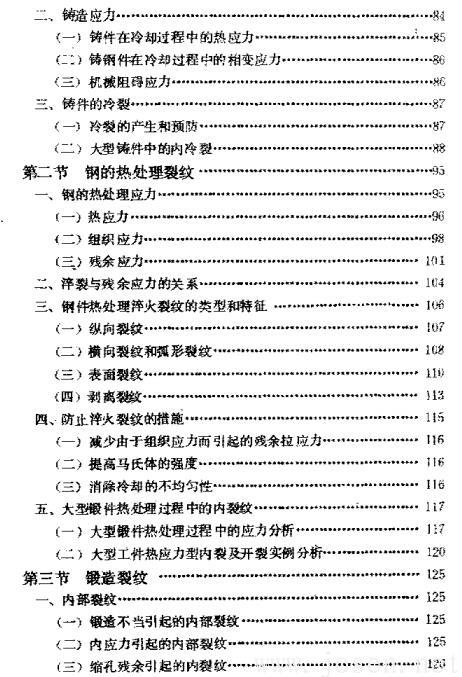

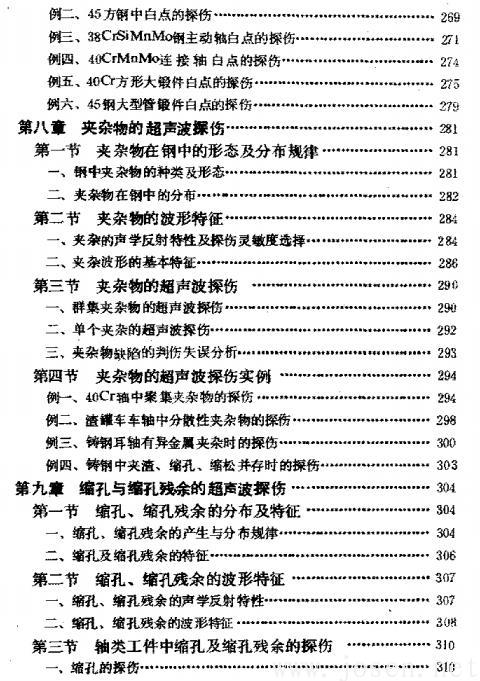

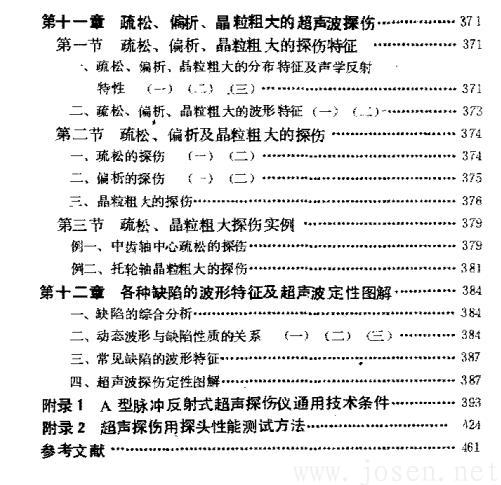

第-意緞子L. 縮手L踐余及疏松…·…"…...???????? 1第一節(jié)鋼的凝固和收縮………… ? … ……....... l鋼的冷卻租挺司…….. _.. ???? ?????? ?????????? ????????? ???????錮在茹圈過程中曲收結(jié)........-…. ,. .............…………….. ;}一骨髓的結(jié)晶及三帶晶區(qū).._...............………………… "lU第二節(jié)結(jié)孔及綜松"….......……………..………....…1,鑄榻中的繚亂及蜻松n........._................ ………-"1 :)二、氣孔及鑄件中的蜂察狀棋陪................….........…·第三節(jié)縮孔殘余及其預(yù)弦........……... ....……......._..…咱}、銅輩革中前撞在及睡件中的蠟孔攻余…·……·…"……..……，…R縮丑費(fèi)余的特在茸茸評(píng)輯·…·…….....….....…"……"….....22、蠟孔11.結(jié)孔捷余的理陸….._.-……... ???? ......….........… 25第民節(jié)硫栓…........... ........ .... ......山..........…n'27一黠贏曹公....-… _....~........u …………..……..…E中心疏按..........…....… _................n..........n...時(shí)間.問… .79第二章第一節(jié)岳點(diǎn)…… ......_. …·…………..…也鋼中自點(diǎn)的特征….....…..…..…… ..............._........32白點(diǎn)的藍(lán)白酶口特籃…"……… ‘ ? 事...叩.…"町...川..3缸.2也白點(diǎn)在費(fèi)由1M結(jié)酸漫試..，.上曲特在E….._..………………"白1點(diǎn)的墾輩握扭特籃…"… ??????. ,.…·四、自點(diǎn)斷寫的電子顯微鏡特征….... .… .._........................n. 如I
多泣生在大中型鈍件I=t j 無一定分布規(guī)律的蜂窩缺陷多屬于夾誼型，因?yàn)閵A植的出現(xiàn)與它意外掉人鋼施有關(guān)，井無固定規(guī)伴。第二節(jié)蜂窩狀缺陷的探傷-、蜂窩狀缺陷的邊形特征蜂商狀缺陷龍錦件探傷中常見的缺陷之一，官分為縮孔型、氣孔型和央植型三種，它們的聲竿'反射特性各不相同，因而它們的波形特征也不一樣。當(dāng)然，它們都是蜂窩狀， 探傷披形也有許多相同之處， 下面我們分別加以討論。1.縮孔型蜂窩缺陷的旅形特征上面已談到，縮孔型蜂窩以縮孔為主， 縮孔內(nèi)壁凸凹不平，同時(shí)由于收縮出現(xiàn)孔洞，樹
枝狀品在這且可以自由生長，所以縮孔壁上都有~達(dá)的樹枝晶(閣1-3) 。銷孔中存在氣體或處于真空狀態(tài)，聲壓透過率很小，因而結(jié)孔型蜂窩具有以下被J~特征，傷披呈束狀，被底寬大，被峰分枝，主傷披有時(shí)出現(xiàn)兒個(gè)，在主傷披附近常伴有小傷濫。缺陷對(duì)版i1.t.ht底遮反射~數(shù)~響嚴(yán)重。改換低頻率，主傷泣的數(shù)址減少，但仍具有以上掛形特征.2. 氣孔型蜂窩狀缺陷的戰(zhàn)形特征氣孔型蜂窩狀缺陷以氣孔為主， 氣孔內(nèi)壁光附多呈球形， 其反射盧壓與球形?i相似，在缺陷直徑相|叫的悄況下，球}~傷的反ll.J聲壓與立徑成正比， írti 國IJ~平面?zhèn)姆椿乇R壓則與直徑平方成正比。因而球)~傷的反回盧壓比同直徑的平面?zhèn)〉枚?。氣孔基本同子球形反射體，入射到氣孔上的超聲波會(huì)向各個(gè)方，í" 反射，返1111探頭的聲挫則很少。因而氣孔型蜂窩缺陷的傷撐不高，戰(zhàn)~ ~撓， f婦披為多個(gè)33脈i'l'成tiit分布，當(dāng)缺陷嚴(yán)重?zé)o底彼時(shí)， '.~~出現(xiàn)幀陷多次反射，在示戰(zhàn)肝上只看到雜I'iL的缺l年1 礎(chǔ)。峽l歸挫hl不甜， 但對(duì)底說1x底說反射次數(shù)卻彤11向很大。只有當(dāng)缺陷分，(rn?I.國較小義j且向探頭時(shí)才猝品出現(xiàn)底注.3 . 夾植型蜂窩狀缺陷的放形特征央渣型蜂窩狀缺陷具有大塊央植物的聲學(xué)反射特征。夾峰ru然礎(chǔ)壞了鋼的選續(xù)性，但缺陷處仍填充有團(tuán)體物質(zhì)，具有一定的透聲性能，由于夾植與鋼盧阻擾的肇異，它具有良好的聲學(xué)反射特性。央潔型蜂窩的監(jiān))~特征是傷披呈束狀，一兩個(gè)主傷挫附近常伴有許多小傷
泣，被峰分枝，披頭回鈍不的晰。傷披幅度較高，但降低靈敏皮M傷挫下降速度較快.傷注。IJ、。經(jīng)常采用的是缺陷放消失站，半注高度能或6ab險(xiǎn)等.在確定靈敏應(yīng)時(shí)， 可以用試塊，也可以mlii大缺陷回放100% 白皮。第三節(jié)蜂窩狀缺陷的探傷舉例例- 、錦鋼耳軸蜂窩缺陷的摞傷這址一個(gè)氣孔型蜂窩缺陷的探傷解瀏實(shí)例。氣孔內(nèi)墮光滑， 解剖位置位于胃口下方的工件上。耳軸.L'::制A<.也的寬要等件之一。也若發(fā)生破斷將造成嚴(yán)繭的事故， 所以耳鈾都采用塑性較好的中、低碳俐，并且設(shè)計(jì)有較大的安全系數(shù)。為了安全起見， rr.軸一般都要求作探傷檢查， 對(duì)于衷而缺陷則用磁扮探傷或11色探傷，內(nèi)部缺陷都用超聲波部傷檢查. 耳軸中常出現(xiàn)的缺陷有品牧粗大， 蜂民狀缺陷、砂眼、縮孔、異金屬夾渣等.1.慨況名稱: 俐水也耳軸，材質(zhì): ZG45 ，表面光潔皮: 時(shí)，儀器: 門'S-3型， CTS-4B型，使用探頭: 2 . 5M C向on探頭。探傷員敏皮: CS-I型標(biāo)準(zhǔn)試塊1 50mm探φ2 平底孔反射眩目80%工件尺寸示意圖見劇1-402. 超聲挫探傷悄況耳軸的姐盧波探傷主要是圓周探傷和端面探傷，楝傷是在正火處礎(chǔ)之后選行，在I日J(rèn)tJ占皮不低于V5. 正常無峽陷的耳軸外回探傷的多次反射一般8 次以上， ~f(j 回披消晰可見(困1-5-1 ) ， 相向;;t敏皮， 蜘常狀峽陷f{刊位多次反射明顯峨少，布一次底放城無底也〈匪11 -5-2) j缺陷戰(zhàn)l1JC崎尖銳，彼此獨(dú)立，移動(dòng)探頭時(shí)變化迅迪?？煜菖K不內(nèi)，但對(duì)底放影響較大，有時(shí)缺陷呈現(xiàn)多次反射，掃描線上會(huì)出現(xiàn)雜亂的缺陷泣。因1-5巾的abcd Jl:相對(duì)應(yīng)位置的濫形照片， 其中一次底臟的位置在水平基線的6 格處。例二、錦銅托輪蜂窩狀缺陷的摞傷這是一個(gè)央植、抽孔井存的蜂窩缺陷解剖實(shí)例， 它多泣坐在協(xié)件的熱節(jié)處。1. 概況名稱: 托輪，樹質(zhì): ZG55. 我而光潔度: V4. 探傷儀: CTS-4B型，探頭: 2.5MC悅。ι探。
以上內(nèi)容 是用軟件識(shí)別出來文字，不準(zhǔn)確，要閱讀全文內(nèi)容，請(qǐng)下載：
相關(guān)文章下載: 鋼鐵行業(yè)牛俊民先生文獻(xiàn)專欄 doc88下載網(wǎng)址: https://www.doc88.com/p-30939700168023.html
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.yaqiao.net.cn/Download/jxcsb.html
|
