等溫正火組織分析
45#等溫正火冷卻速度對(duì)組織的影響
（1）冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。
（2）組織為P+F，如何通過F判斷冷卻速度。
（3）組織為P+F，如何通過P判斷冷卻速度。

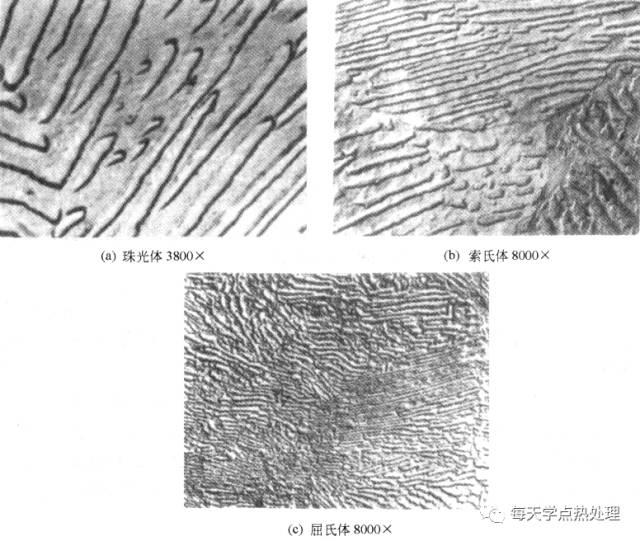

冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。

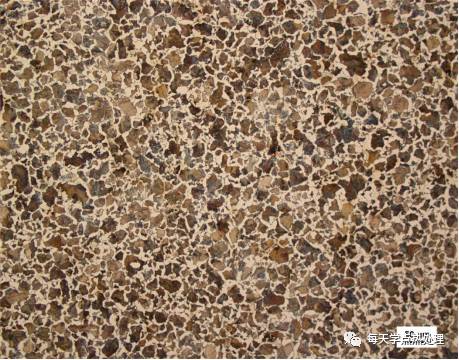

55Cr3熱軋態(tài) 500x

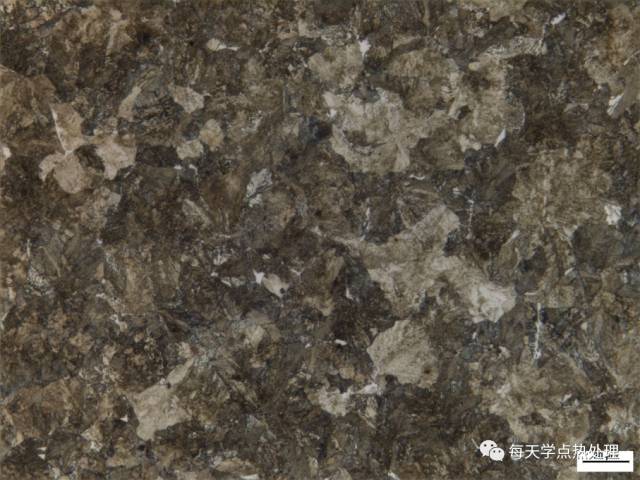

55Cr3熱軋態(tài) 1000x
55Cr3熱軋態(tài) 500x
55Cr3熱軋態(tài) 1000x
組織為P+F，如何通過F判斷冷卻速度
60Si2Mn退火態(tài) 200x

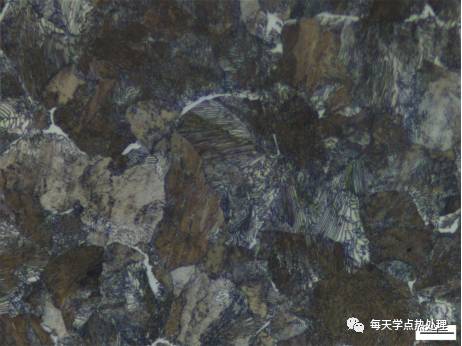

60Si2Mn退火態(tài) 1000x

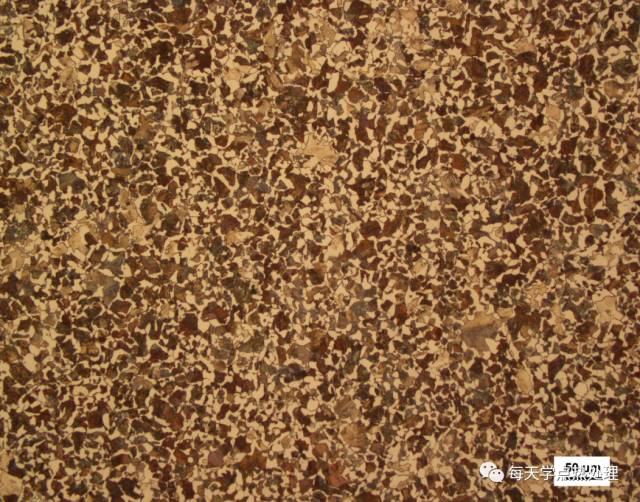

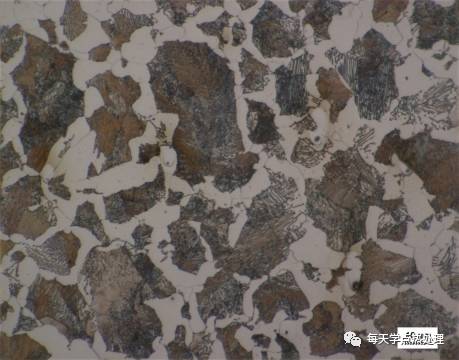

45#等溫正火態(tài) 200x

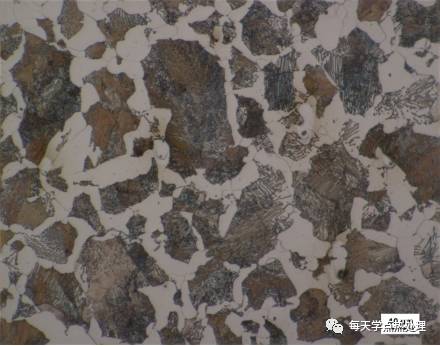

45#等溫正火態(tài) 1000x
組織為P+F，如何通過P判斷冷卻速度。
60Si2Mn退火態(tài) 1000x
60Si2Mn熱軋態(tài) 1000x
690合金、316敏化處理對(duì)其影響
690合金具有優(yōu)良的抗晶間腐蝕和抗晶間應(yīng)力腐蝕開裂的能力，壓水堆核電站蒸汽發(fā)生器傳熱管用材料經(jīng)過了一個(gè) 發(fā)展歷程，包括304奧氏體不銹鋼、600合金、690合金。對(duì)600合金服役中的腐蝕失效研究表明，晶間腐蝕和晶間應(yīng)力腐蝕開裂是主要問題，而經(jīng)過TT處理后失效大大減少。
316不銹鋼為奧氏體不銹鋼，失效形式主要是晶界腐蝕開裂。經(jīng)過焊接后的316很容易在焊接部位失效，主要原因是焊接部位高溫敏化，大量結(jié)晶碳化鉻析出，造成晶界不耐腐蝕，最終晶界腐蝕開裂。
316敏化處理對(duì)其影響
316開裂件金相 1000x
316開裂件SEM照片 1000x

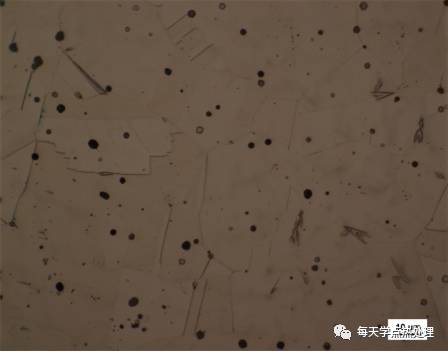

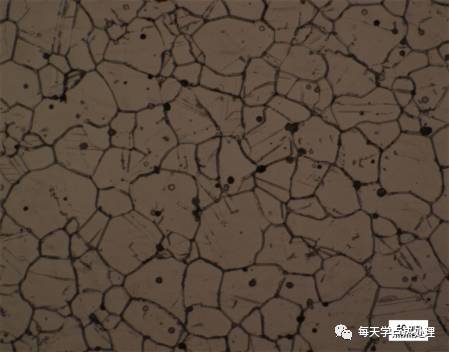

316開裂件固溶處理后金相 1000x

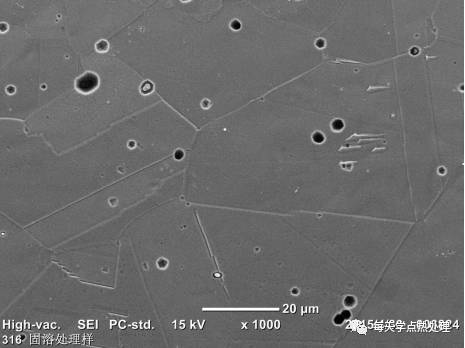

316開裂件固溶處理后SEM照片 1000x

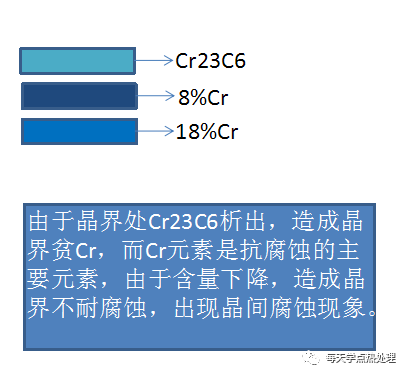

316奧氏體不銹鋼敏化示意圖
690合金TT處理對(duì)其影響
690固溶后金相 200x
690固溶后SEM照片 1000x
690TT后金相 200x
690TT后SEM照片 1000x

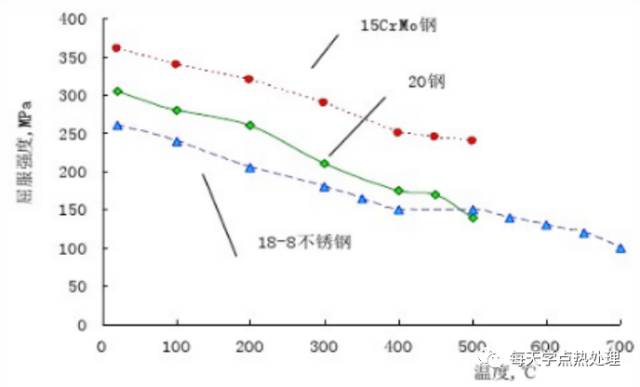

溫度對(duì)屈服強(qiáng)度的影響
隨溫度的升高，屈服強(qiáng)度下降。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/1597305082.html
|
