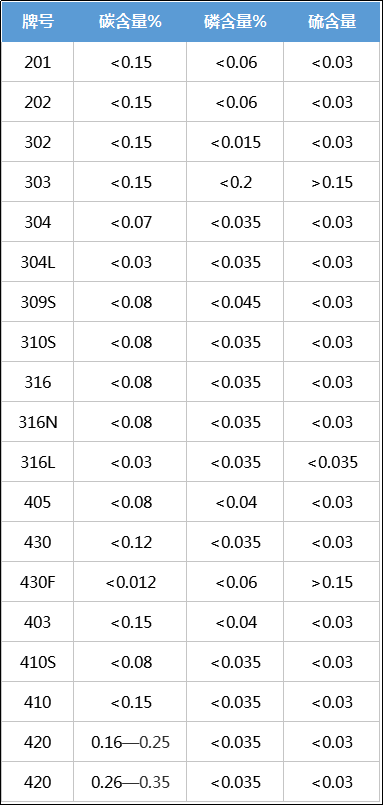

鋼的含硫量不得超過0.05%；一般鋼中含磷量限制在0.0%以下。所以硫磷含量是一很重要指標，碳素結構鋼和優質碳素結構鋼就是根據它劃分的：硫，磷含量皆不超過0.04％的鋼，稱為優質鋼；硫含量不超過0.03％，磷含量不超過0.035％的鋼稱為高級優質鋼；硫磷含量各不超過0.025％的鋼稱為特級質量鋼。常用不銹鋼型號常用數字符號表示，有200系列，300系列，400系列，它們是美國的表示方法，如201，202，302，303，304，316，410，420，430等，中國的不銹鋼型號是用元素符號加數字表示，如1Cr18Ni9，0Cr18Ni9，00Cr18Ni9，1Cr17，3Cr13，1Cr17Mn6Ni5N 等，數字表示相應的元素含量。301：延展性好，用于成型產品。也可通過機速硬化。焊接性好。抗磨性和疲勞強度優于304不銹鋼。302：耐腐蝕性同304，由于含碳相對要高因而強度更好。302B：是一種含硅量較高的不銹鋼，它具有較高的抗高溫氧化性能。303Se：也用于制作需要熱鐓的機件，因為在這類條件下，這種不銹鋼具有良好的可熱加工性。304：即18/8不銹鋼。GB牌號為0Cr18Ni9。309：較之304有更好的耐溫性。
304L：是碳含量較低的304不銹鋼的變種，用于需要焊接的場合。較低的碳含量使得在靠近焊縫的熱影響區中所析出的碳化物減至最少，而碳化物的析出可能導致不銹鋼在某些環境中產生晶間腐蝕（焊接侵蝕）。
304N：是一種含氮的不銹鋼，加氮是為了提高鋼的強度。305和384：含有較高的鎳，其加工硬化率低，適用于對冷成型性要求高的各種場合。309、310、314及330：鎳、鉻含量都比較高，為的是提高鋼在高溫下的抗氧化性能和蠕變強度。而30S5和310S乃是309和310不銹鋼的變種，所不同者只是碳含量較低，為的是使焊縫附近所析出的碳化物減至最少。330不銹鋼有著特別高的抗滲碳能力和抗熱震性。316和317：含有鋁，因而在海洋和化學工業環境中的抗點腐蝕能力大大地優于304不銹鋼。其中，316型不銹鋼由變種包括低碳不銹鋼316L、含氮的高強度不銹鋼316N以及合硫量較高的易切削不銹鋼316F。321、347及348：是分別以鈦，鈮加鉭、鈮穩定化的不銹鋼，適宜作高溫下使用的焊接構件。348是一種適用于核動力工業的不銹鋼，對鉭和鉆的合量有著一定的限制。408：耐熱性好，弱抗腐蝕性，11%的Cr，8%的Ni
409：最廉價的型號（英美），通常用作汽車排氣管，屬鐵素體不銹鋼（鉻鋼）
410：馬氏體（高強度鉻鋼），耐磨性好，抗腐蝕性較差。416：添加了硫改善了材料的加工性能。420：“刃具級”馬氏體鋼，類似布氏高鉻鋼這種最早的不銹鋼。也用于外科手術刀具，可以做的非常光亮430：鐵素體不銹鋼，裝飾用，例如用于汽車飾品。良好的成型性，但耐溫性和抗腐蝕性要差440：高強度刃具鋼，含碳稍高，經過適當的熱處理後可以獲得較高屈服強度，硬度可以達到58HRC，屬于最硬的不銹鋼之列。最常見的應用例子就是“剃須刀片”。常用型號有三種：440A、440B、440C，另外還有440F（易加工型）630：最常用的沉淀硬化不銹鋼型號，通常也叫17-4；17%Cr，4%Ni
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
