? 左右滑動,查看原圖 ?
【1北京科技大學:王秋玉,李一航】作品名稱:繁花似錦。材料介紹:20鋼在SRB條件下浸泡14天后,所拍攝到的腐蝕產物形貌。使用設備:JEOL 掃描電鏡。
? 左右滑動,查看原圖 ?
【2重慶文理學院:易俊杰】作品名稱:冰與火之歌。材料介紹:鐵氰化甲和亞鐵氰化亞甲水熱反應所生成的氧化鐵。所用儀器:場發射掃描電子顯微鏡。
? 左右滑動,查看原圖 ?

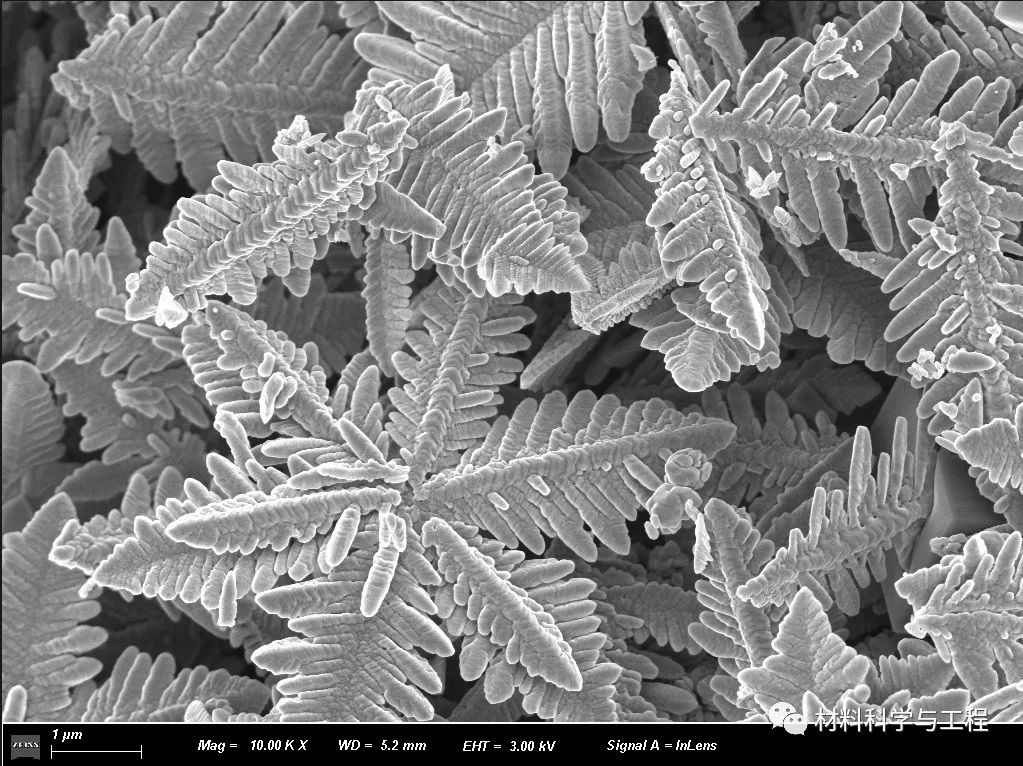

【3帝國理工學院:張昊】作品名稱:MerryChristmas。材料介紹:金枝晶。所用儀器:Zeiss,LEO-1525,FESEM。科學闡釋:材料是用CVD法在Si基底上生長Au所得的枝晶狀材料,在催化和生物醫學方面有著廣泛的應用。
? 左右滑動,查看原圖 ?
【4東北大學:陳亮,程春龍,李多嬌,閆家仕,周偉陽,蔣燕超】作品名稱:《山茶花之戀》。材料:含稀土AZ80鎂合金。儀器:ULTRA PLUS場發射掃描電子顯微鏡?？茖W闡釋:含稀土AZ80鎂合金氧化膜經腐蝕后形成了Mg(OH)2組織。圖中類似山茶花花瓣狀的Mg(OH)2組織有規律的分布,它的形態與分布對鎂合金的耐腐蝕性能有著極其重要的影響,致密的花瓣狀的Mg(OH)2對合金的耐腐蝕性起到積極作用。
? 左右滑動,查看原圖 ?
【5東北石油大學:王心英;指導老師:張旭昀,王勇】作品名稱:花開富貴。材料介紹:采用水-溶劑熱法在鎳網上制備鈷酸鎳納米花狀結構。所用儀器:SIGMA掃描電鏡?？茖W闡述:采用水和酒精的混合溶液作為溶劑,使用硝酸鐵、硝酸鎳、尿素、氟化銨制備出的一朵朵花狀鈷酸鎳。

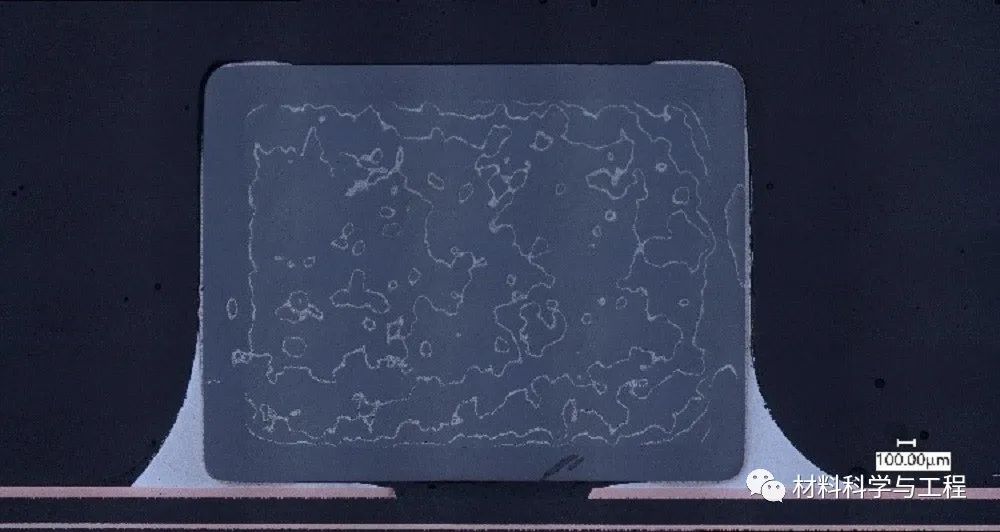

【6法雷奧西門子新能源汽車(常熟)有限公司:黃杰】作品名稱:古風雕刻畫。材料介紹:貼片電容焊接在PCB板。所用儀器:光學顯微鏡。科學闡釋:貼片電容內部結構包含陶瓷介質、金屬內電極和金屬外電極,通過錫焊連接在PCB板上。
【7哈爾濱工業大學:丁振民;指導教師:徐洪波】在一個大的結構表面上刻蝕出一個小的結構,兩種刻蝕的硅微結構組合成復合材料。掃描電鏡(日立SU8020)拍攝,該材料是一種硅的微錐復合材料。該結構材料展示了很好的抗反射性能,可應用于光熱材料。我將該圖命名為《青春有點扎腳》,整整齊齊的微錐陣列,好似一種新型指壓板,前方縱使荊棘遍地,我們也想披荊斬棘,這樣的青春讓我們痛并快樂著。
? 左右滑動,查看原圖 ?

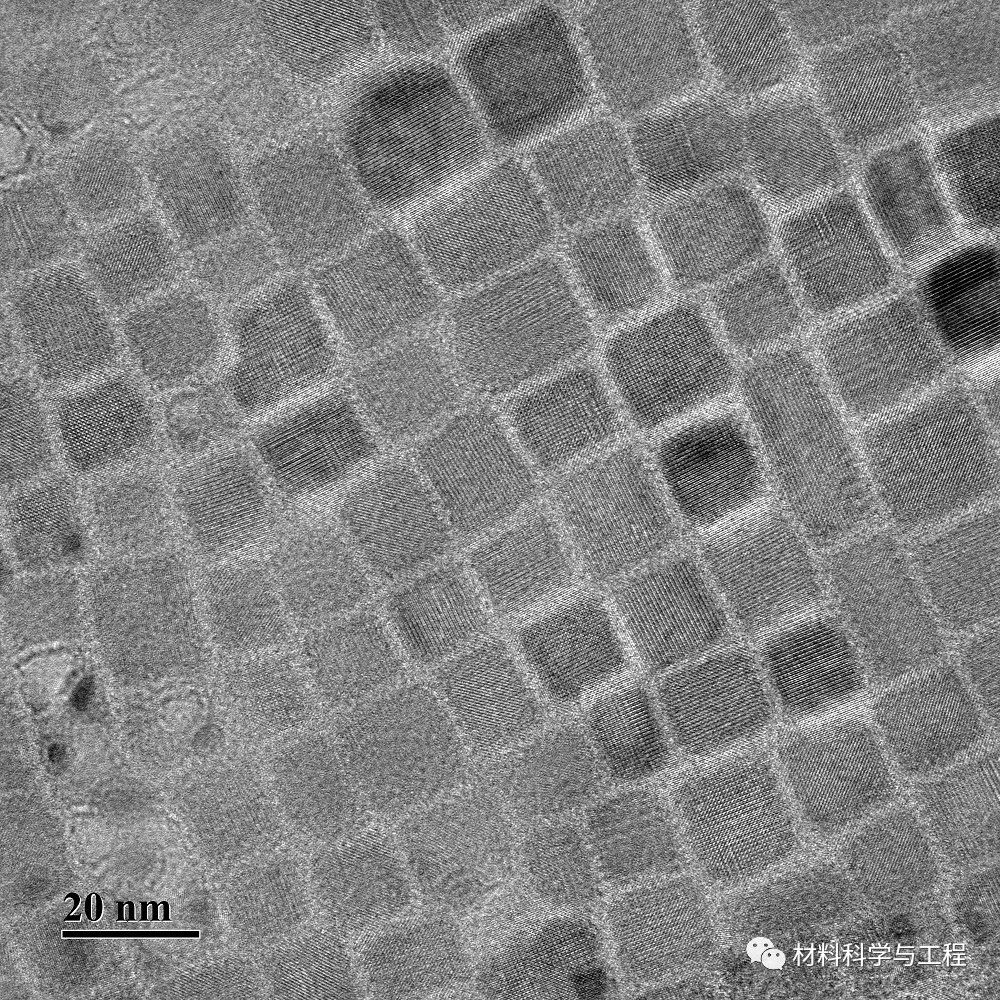

【8河北工業大學:權力偉】作品名稱:麥田濛濛連千疇。材料:CsPbBr3 納米晶體。儀器:JEM2100F。科學闡釋:金屬鹵化物鈣鈦礦納米晶目前展現出具有新一代發光材料的潛力,具有較窄的熒光峰和較強的熒光量子效率。CsPbBr3 納米晶體具體良好的發光效應,通過熱注入法合成尺寸約10-20 nm的立方形晶體。該晶體具有立方相結構,晶格常數為0.5827 nm, 通過透射電鏡觀察,可以清晰地看到納米晶的晶格排列,CsPbBr3納米晶體結晶質量好。
? 左右滑動,查看原圖 ?
【9河南化工技師學院:孫瑞廷】作品介紹:人生是段布匹。儀器型號:KYKY-EM6900 掃描電子顯微鏡。作品描述:原圖運動服外套布料的掃描電鏡圖片。
【10荷蘭代爾夫特理工大學:付一凡】作品名稱:初春。材料介紹:鐵金鎢三元合金時效處理后,表面的析出組織。所用儀器:掃描電子顯微鏡(JEOL JSM 6500F, Japan)。科學闡釋:3% 的金和4%的鎢(質量百分比)在高溫下溶解在鐵基體中,淬火后形成過飽和固溶體。該過飽和固溶體表面拋光后,在惰性氣氛下時效。這是700 °C 100小時后鐵基體表面析出組織的SEM照片。其中比較暗的樹枝狀的為富鎢的Laves相,點綴在Laves相之間的、比較亮的為富金相。
? 左右滑動,查看原圖 ?

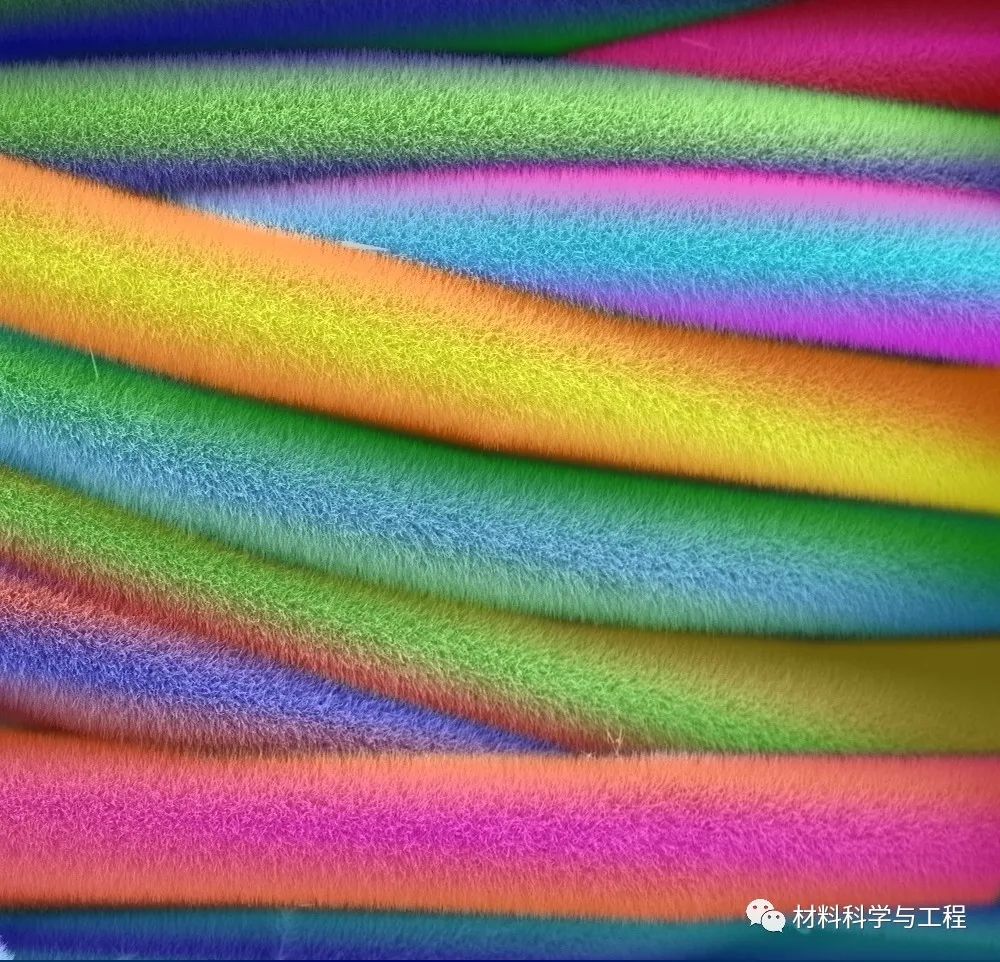

【11湖南大學:陳雪芳】作品名稱:編織。材料介紹:ZnO納米棒陣列。所用儀器:場發射掃描電子顯微鏡 (FESEM, JEOLJXA-8530F)?？茖W闡釋:通過水熱法在垂直于碳布纖維方向上生長分布均勻且致密的氧化鋅納米棒陣列,平均直徑約為300nm,長度約為4.5-7μm。
? 左右滑動,查看原圖 ?

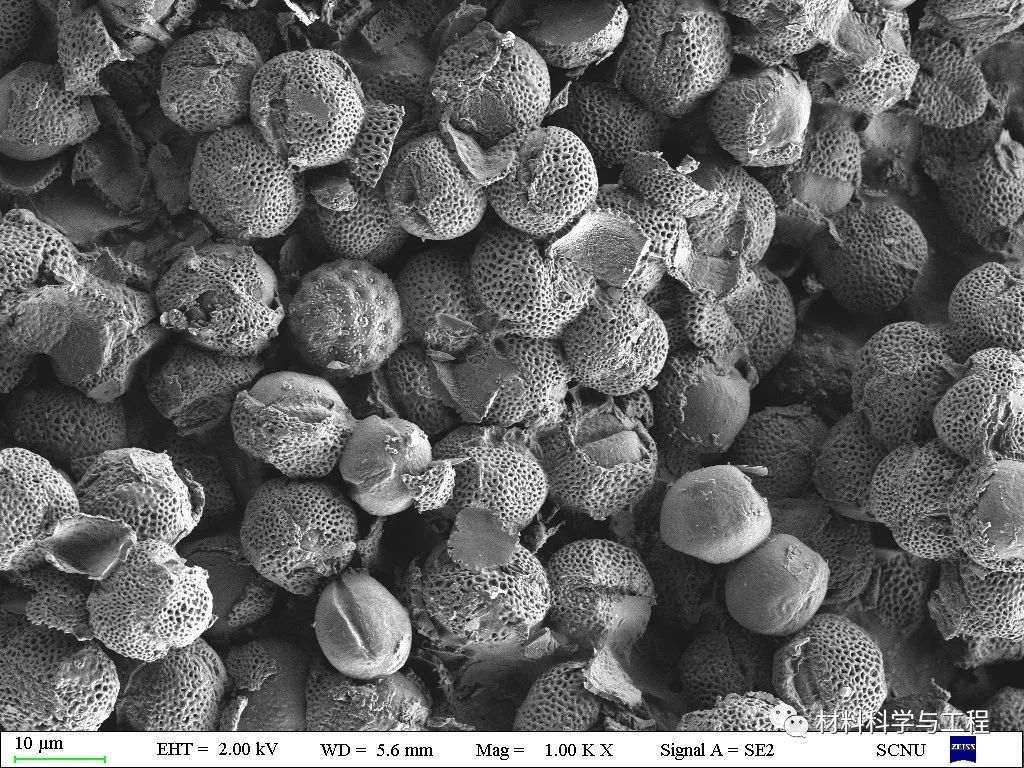

【12華南師范大學:李志勇、張穎、劉元武、宋偉銘、容詩雅、張旭巖、陳光深、黃潔鳴、黃文鑫】所用儀器:ZEISS Gemini 500場發射掃描電子顯微鏡。科學闡釋:用水熱法在花粉碳骨架上生長二硫化錸。
? 左右滑動,查看原圖 ?

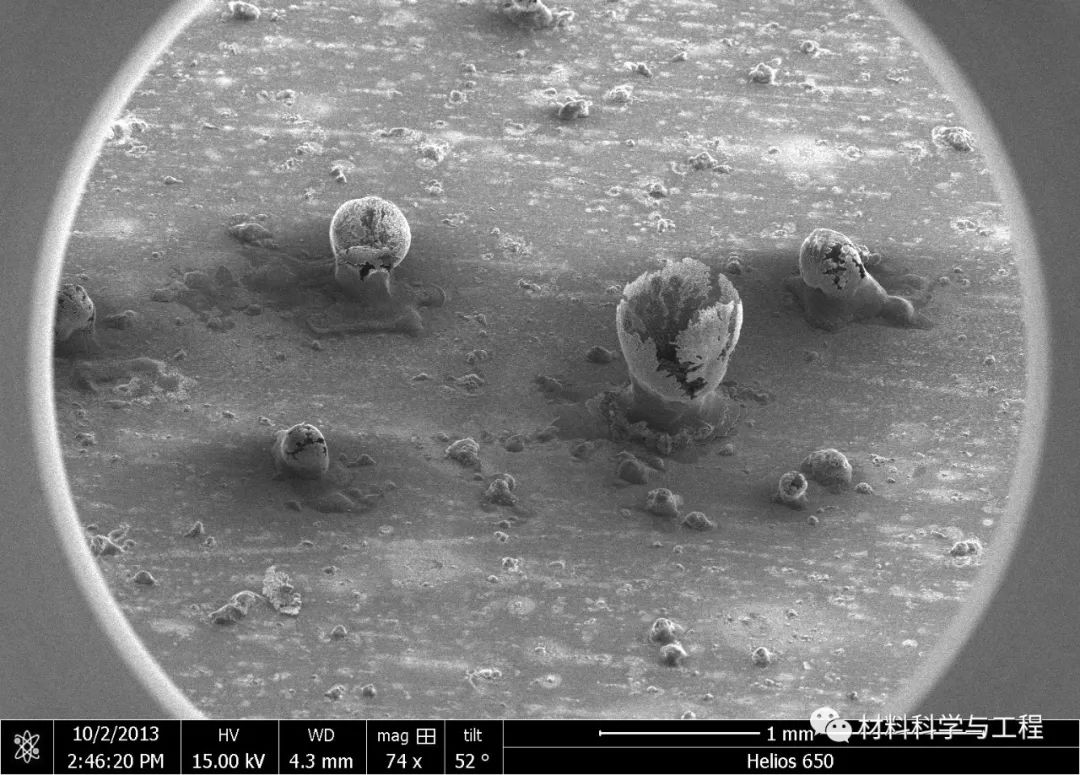

【13江蘇科技大學:頡震、彭紅兵、唐堯、陳玉瑤】作品名稱:最后的希望。材料介紹:由于IF鋼電解拋光時操作不當,導致樣品表面形成鐵氧化物。所用儀器:配備EBSD系統的JSM-6510LA型掃描電子顯微鏡?？茖W闡釋:電解拋光是制備合格的IF鋼EBSD試樣的重要步驟之一,然而在某些情況下因實驗操作或試劑成分等因素,無法制備出合格的EBSD試樣。本作品即為對IF鋼樣品電解拋光后,未及時清除樣品表面殘留的電解液,導致局部氧化生銹,形成鐵氧化物,該圖為其電鏡照片(1500 X)。
? 左右滑動,查看原圖 ?
【14江蘇科技大學:陳崢,王帥,王冬朋】七彩梯田。材料介紹:銅鋯非晶態合金。所用儀器:Asylum MFP-3D原子力顯微鏡?？茖W闡釋:非晶態合金主要通過剪切帶(臺階)的方式進行塑形變形。采用原子力顯微鏡,本圖在納米尺度上捕捉到了非晶態合金經過多重剪切帶變形后的微觀形貌。
? 左右滑動,查看原圖 ?
【15江蘇科技大學:肖勇、李珂、崔祥水老師、張靜老師】作品名稱《思考的小孩兒》。材料:CsPbBr3。儀器:JEM-2010(HR)。作品介紹:這是一幅在10℃下采用重結晶法制備的CsPbBr3納米晶的透射電鏡圖,CsPbBr3納米晶具有立方塊形貌結構,由于界面作用,CsPbBr3納米晶界面之間相互融合生長,形成了較大尺寸且不規則的形貌結構,將圖片順時針旋轉90°,恰巧呈現為一個小孩兒手托下巴,跪坐在木馬上靜靜思考的畫面。畫面純真,靜謐,極像初入科研生活的學生,對未知的世界進行思考探索。
? 左右滑動,查看原圖 ?
【16南昌大學:王偉,劉少超,江琳】作品名稱:迷你巧克力。材料:CH3NH3PbBr3鈣鈦礦單晶顆粒。所用儀器:場發射掃描電子顯微鏡(SEM)。意象:尺寸僅有10-30微米的色香味俱全的巧克力。巧克力是一種非常美味可口的美食,此圖的迷你巧克力整個畫面立體感十足,尺寸僅有10-30微米的巧克力色香味俱全,給人一種巧克力就在眼前的錯覺,非常想嘗一口,讓人垂涎欲滴。
? 左右滑動,查看原圖 ?
【17南華大學:王晨揚】曳火。材料介紹:采用軟模法結合凝膠注模成型技術實現了微米級高深寬比的壓電陶瓷陣列的制備成型,為高頻壓電復合材料的制備提供了一條新的途徑。圖示為采用紫外光刻技術制備得到的SU-8微柱陣列主模。所用儀器為:NOVA NANOSEM 230掃描電鏡?？茖W闡述:樣品在常溫、高真空的環境中,采用加速電壓為20KV,放大倍數為500的鎢燈絲掃描電子顯微鏡使用背散射電子對SU-8微柱陣列主模進行拍攝。如圖所示,SU-8光刻膠微陣列結構完整、側壁陡直,并且微柱表面光滑無裂紋等。截面形狀為正方形、特征尺寸為10μm、高度為50μm的硅微柱陣列表面粗糙度小,上表面與側面均十分平整,其上下截面尺寸基本一致。
? 左右滑動,查看原圖 ?
【18南京大學:余習文,王程】作品名稱:生長。材料:Pd納米針尖。儀器:SEM。科學闡釋:這是通過在鈀氯酸溶液中脈沖電位沉積的鈀納米針尖,通過控制方波電位和時間可以得到不同形狀的針尖。
? 左右滑動,查看原圖 ?
【19南京航空航天大學:冉瑾瑾、王琦、劉禹男】作品名稱:《山重水復疑無路》。材料介紹:黑色金屬表面化學敷銅。所用儀器:SEM?？茖W闡述:打磨彈簧鋼表面化學腐蝕并鍍銅表面,淘寶購買,真空,采集電子束激發的二次電子信號,表面形貌襯度。
? 左右滑動,查看原圖 ?

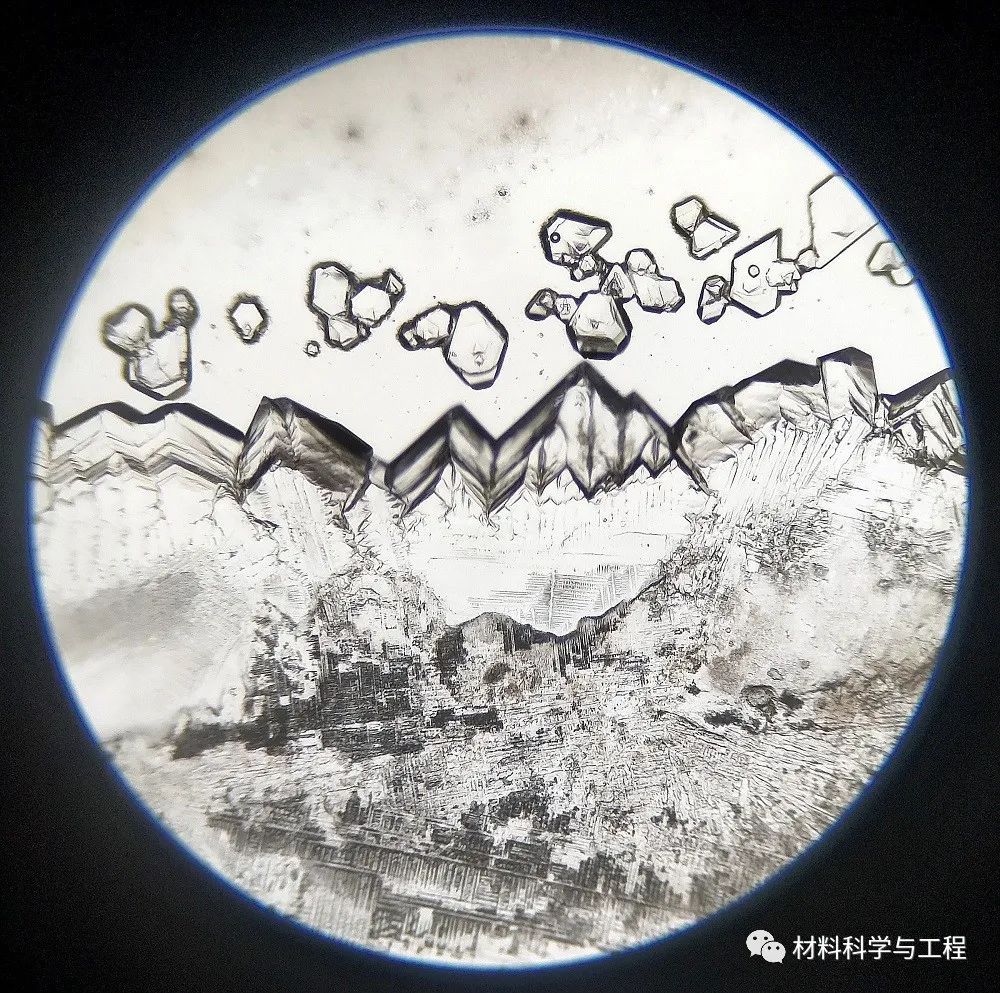

【20南京航空航天大學:邵佳,田佳淳,劉禹男】作品名稱:布達拉宮之夜。材料介紹/科學闡釋:圖為明礬(AlKSiO4·12H2O)晶體重結晶過程。拍攝手段:使用4倍、10倍物鏡、16倍目鏡初步成像,手持手機攝像頭主攝采集圖像。晶體具有自范性,易于形成規則幾何外形,不完全溶解的晶體在形核和晶粒長大過程中,依附于優勢位點,具有一定的規律取向,同時在一定濃度梯度下,枝晶的生長構成了空間結構的周期性變化。

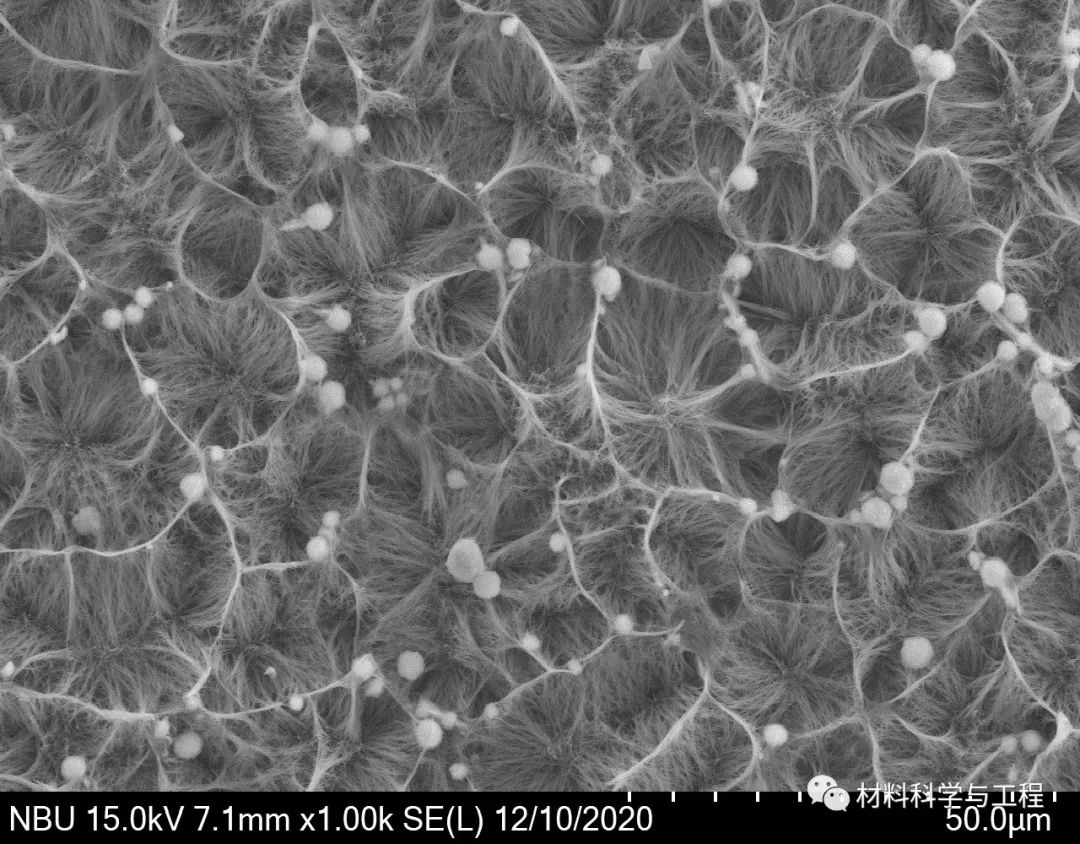

【21寧波大學:李錦】純鈦金屬片表面經過1mol/L NaOH反應制備的柔性織構層圖片。使用儀器:SEM?？茖W闡釋及藝術描述:首先由鈦片與NaOH溶液反應生成鈦酸鹽水凝膠,然后鈦酸鹽水凝膠的部分Ti-O鍵開始發生斷裂生成具有Na-Ti-O片層結構的鈦酸鈉鹽,隨著反應進行,不斷成核的Na2Ti3O7鈦酸鈉鹽片層結構持續長大,最后不穩定的片層結構斷裂覆蓋在Ti片表面改變了生長方向,通過改變實驗條件調節表面結構,進一步改變力學性能,在人工植入體方面有無窮的潛力。
? 左右滑動,查看原圖 ?
【22廈門大學:樊亭亭】作品名稱:寶石。材料:ZnO。儀器:Hitachi S-4800型掃描電子顯微鏡?？茖W闡釋:這是通過水熱法合成的寶石狀的氧化鋅,本圖是使用SEM拍攝的顯微圖片,氧化鋅在光催化、電催化等領域有著眾多應用。藝術描述:藍寶石與紅寶石為“姊妹寶石”,聰明之石,能助人開啟智慧,加強靈通能力及創造力,隱秘而偉大。
? 左右滑動,查看原圖 ?
【23上海大學、中國科學院寧波材料技術與工程研究所:任虔弘】作品名稱:海底世界。材料介紹:在熱噴涂制備的羥基磷灰石涂層上貼附的表皮葡萄球菌。所用儀器:日立regulus 8230掃描電鏡。科學闡釋:羥基磷灰石是一種良好的的骨替代物,生物相容性優良。Ti作為一種良好的植入材料,表面制備羥基磷灰石與抗菌成分的復合涂層可兼顧力學性能和骨相容性。本作品用CastoDyn DS 8000熱噴設備在Ti板熱噴涂羥基磷灰石涂層,再進行24h的表皮葡萄球菌貼附,通過日立regulus 8230掃描電鏡拍得。
? 左右滑動,查看原圖 ?
【24沈陽建筑大學:鄧錦鵬,黎磊,葛依然;指導老師:萬曄】作品名稱:深海潛望。材料介紹:碳鋼。所用儀器:NovaNano SEM 430掃描電鏡(FEI,Netherland)?？茖W闡釋:碳鋼因物美價廉而獲得廣泛應用,然而海洋大氣環境中存在的可溶鹽氣溶膠,將會沉積在碳鋼表面并對其后期使用產生影響。本作品通過模擬大氣腐蝕方法,在碳鋼表面沉積NaCl,接著將其在腐蝕箱中暴露22小時,采用掃描電鏡觀察其表面,可以看到碳鋼發生嚴重腐蝕,局部區域產生腐蝕瘤。
【25沈陽理工大學:蓋闊,郭禹含,張方露;指導教師:李建軍,馮愛惠】作品名稱:《雨中草色綠堪染,枝上桃花紅欲然》。材料介紹:304不銹鋼。所用儀器:金相顯微鏡NIKONM300。科學闡釋:304不銹鋼是目前應用最廣泛的一種鉻鎳不銹鋼,有良好的耐蝕性、耐熱性、低溫強度、加工性能和可焊性。觀察樣品制備方式與一般金相觀察實驗相同,但加入了電解拋光步驟。電解參數為15V時間30S,電解液采用高氯酸加氯化鐵。

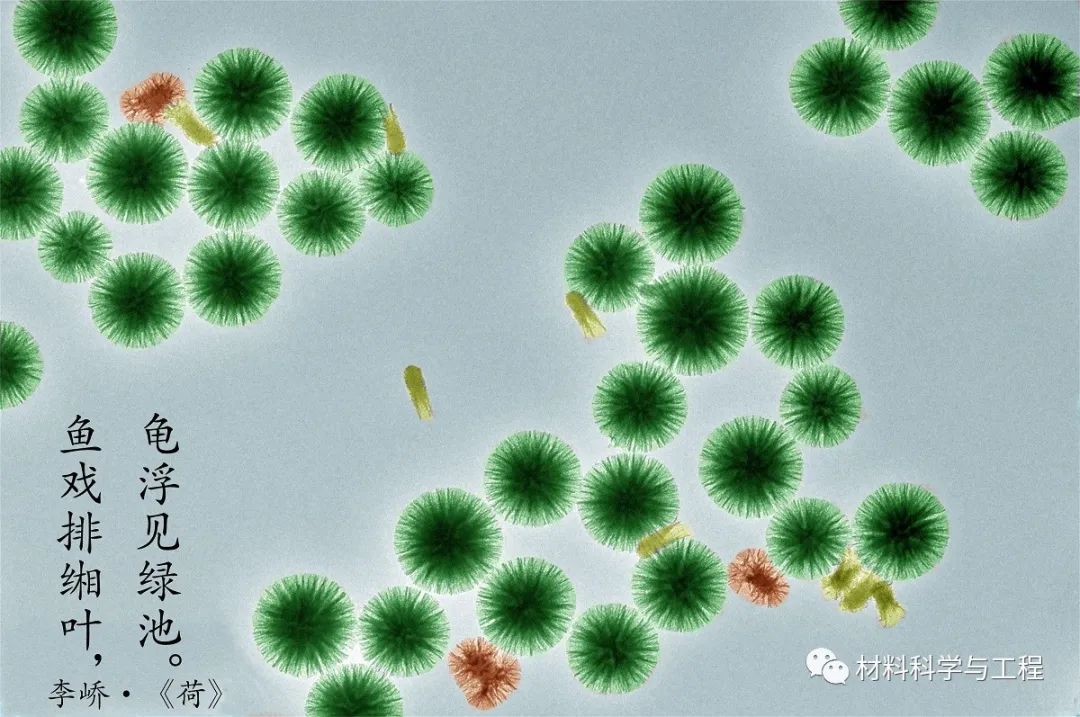

【26延安大學:王亞斌】荷塘。材料介紹:樹枝狀介孔二氧化硅納米球。所用儀器:透射電子顯微鏡?？茖W闡釋:樹枝狀介孔二氧化硅納米球具備三維中心輻射狀孔道和多級孔結構。與傳統介孔材料相比,其具有更高的比表面積、更大的孔體積、更高的孔滲透性和粒子內表面更易接觸性等優點。客體物質(如極小的納米粒子)能夠沿著中心輻射狀孔道進行負載和/或輸送,甚至與化學改性所得內部活性位點發生反應。因此,樹枝狀介孔二氧化硅納米球是一種富有前景的載體平臺,可以用來構筑新型納米催化劑、吸附劑、基因/蛋白質/藥物的遞送系統等。TEM圖代表合成體系未反應完全,包括最初形態、中間形態和球形的產物。
? 左右滑動,查看原圖 ?
【27浙江理工大學:符浩】原圖是掃描電子顯微鏡下拍的聚乙烯亞胺接枝纖維素顯微形貌圖片,圖中針狀結構是超細的氧化聚乙烯亞胺晶體,多數的晶體連接在一起,形成了一幅盛開的梅花的景象。

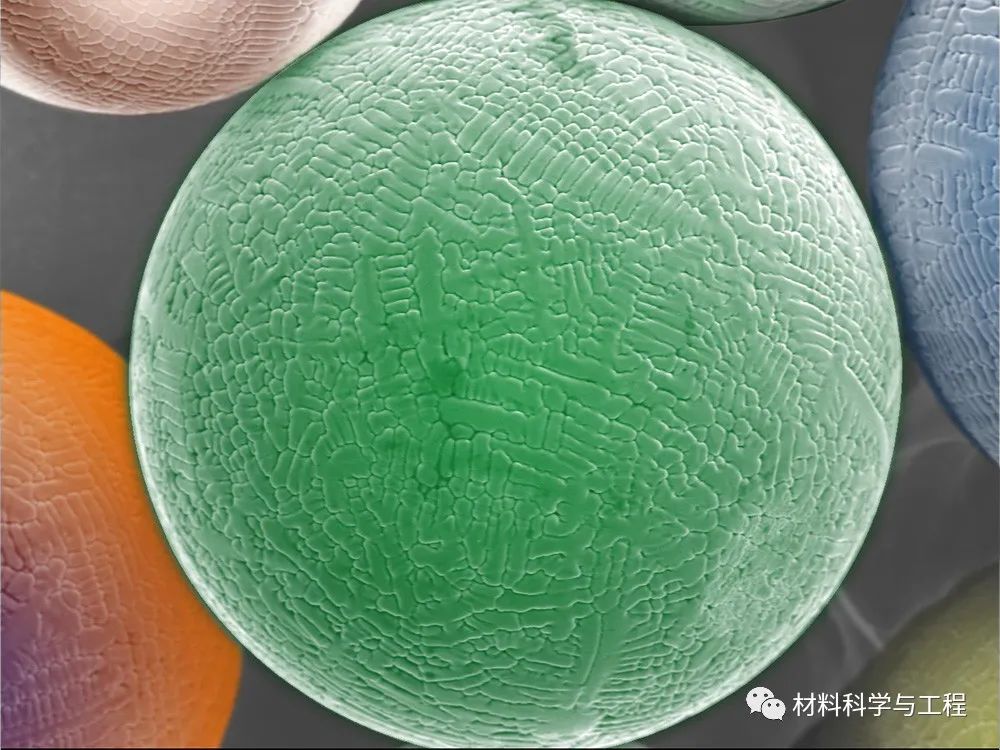

【28鄭州航空工業管理學院:李貴忠,康佳臣,張贊】作品名稱:《小球大用》。材料:FGH4096高溫合金粉體。所用儀器:掃描電子顯微鏡(SEM)?？茖W闡釋:本圖拍攝的粉體是采用等離子旋轉電極法制得(P粉),經過180目、240目的篩網篩選后,用SEM拍攝的顯微圖片,FGH4096高溫合金廣泛應用于航空航天等領域。
【29中國礦業大學:苗屹冬,車沛彤;指導教師:孫亞云,趙瀟,隋艷偉,薛曉蘭】作品名稱:歲寒松趣。材料名稱:樹枝晶銅。儀器型號:HITACHI UHR FE-SEM SU8220掃描電子顯微鏡?？茖W闡釋:原圖中的材料是通過電化學沉積方法制備的樹枝晶銅,在沉積液中加入鹵素作為各向異性生長催化劑,使其按照特定晶相,自發生長成樹枝狀。在生長較為規則的枝晶銅表面,觀察到些許雜質。合理設計的納微尺度銅在催化、儲能等領域有著眾多應用。
? 左右滑動,查看原圖 ?
【30中國礦業大學:李松江、劉燕才、曹紅偉】作品名稱:冬日綿綿。作品簡介:ZnO/Ag微觀結構,由銀包裹的鋅粉經等離子噴涂后形成。拍攝儀器:場發射掃描電鏡拍攝(SU8220)。作品描述:初冬,下了一場小雪,材料與物理學院旁的松樹上蓋了一絲絲雪,我驚奇的發現,它和我的實驗作品竟是一樣的,我驚呼,原來你一直陪伴在我身旁,無論寒冬,無論實驗。
