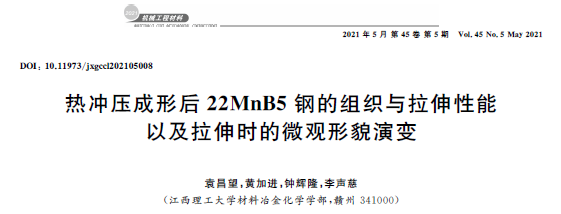

熱沖壓成形后22MnB5鋼的組織與拉伸性能以及拉伸時的微觀形貌演變

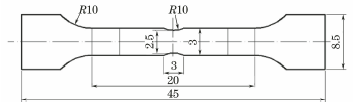

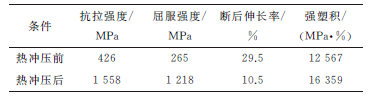

引用本文： 袁昌望，黃加進，鐘輝隆，李聲慈.熱沖壓成形后22MnB5鋼的組織與拉伸性能以及拉伸時的微觀形貌演變[J].機械工程材料，2021，45（5）：45-49. Yuan C W, Huang J J, Zhong H L, et al. Microstructure, Tensile Properties and Micromorphology Evolution During Tensile of 22MnB5 Steel after Hot Stamping[J]. Materials for Mechanical Engineering, 2021, 45（5）：45-49. DOI：10.11973/jxgccl202105008 對比研究了22MnB5鋼經890℃熱沖壓成形前后的顯微組織與拉伸性能，采用原位拉伸試驗觀察了熱沖壓成形后試驗鋼在單向拉伸過程中微觀形貌的演變。結果表明：熱沖壓成形前試驗鋼的顯微組織為鐵素體和珠光體，熱沖壓成形后組織轉變?yōu)轳R氏體，試驗鋼的強度和強塑積提高，塑性下降；在拉伸過程中，試驗鋼先發生頸縮，隨后原奧氏體晶界破壞，微裂紋萌生，夾雜物脫黏形成孔洞型裂紋，隨著拉伸的繼續進行，裂紋擴展長大并相互連接，試驗鋼斷裂；熱沖壓成形試驗鋼的拉伸斷口存在大量韌窩，斷裂形式為微孔聚集型斷裂。 1 試樣制備與試驗方法 試驗材料為國內某鋼廠生產的汽車用22MnB5熱成形鋼。該鋼經冶煉、連鑄、熱軋、冷軋等工序生產制造。在冷軋態試驗鋼板上切取板料，在奧氏體化溫度890℃下保溫5min，轉移至2000KN四柱伺服壓力機的U形模上進行熱沖壓成形，壓力為1065kN，保壓15s。 在冷軋態鋼板和熱沖壓成形件上切取金相試樣，熱鑲后用砂紙依次磨至2000# ，機械拋光至光亮后用硝酸酒精溶液腐蝕，在光學顯微鏡(OM)和掃描電鏡(SEM)上觀察顯微組織。根據GB/T 228.1—2010制取板狀拉伸試樣，采用拉伸試驗機進行拉伸試驗，各測3個平行試樣。 圖1 原位拉伸試樣尺寸 在熱沖壓成形件的中心位置線切割出如圖1所示的原位拉伸試樣，在試樣中間切割出最小橫截面，寬度為2.5mm。原位拉伸試樣經機械研磨、電解拋光、硝酸酒精溶液腐蝕后，在裝有拉伸臺的掃描電鏡中進行拉伸。在試驗過程中自動記錄載荷-位移曲線，在拉伸過程中選擇某個時間點暫停試驗，觀察顯微組織和變形特征，然后繼續拉伸，直至最終斷裂。采用掃描電鏡觀察拉伸斷口附近表面形貌和拉伸斷口形貌。 2 試驗結果與討論 2.1 熱沖壓成形前后的顯微組織 由圖2可以看出，冷軋態試驗鋼(即熱沖壓成形前)的顯微組織為鐵素體和珠光體，熱沖壓成形后則全部轉變?yōu)轳R氏體，馬氏體在局部范圍呈平行的板條狀，原奧氏體晶界與板條束界清晰。試驗鋼中含有硼元素和錳元素，當在890℃下完全奧氏體化、沖壓成形并快速冷卻時，硼元素會釘扎原奧氏體晶界阻礙鐵素體形核，防止鐵素體轉變；錳元素和適量的硼元素還能有效提高鋼的淬透性，使馬氏體轉變得更完全：因此，熱沖壓成形后試驗鋼獲得板條狀馬氏體組織。 圖2 試驗鋼熱沖壓前后的顯微組織 2.2 熱沖壓成形前后的拉伸性能 由圖3和表1可以看出：冷軋態試驗鋼在拉伸過程中出現輕微的屈服平臺和較寬的均勻變形區，熱沖壓成形后的試驗鋼在拉伸過程中則發生連續屈服，無屈服平臺，均勻變形區變窄；熱沖壓成形后試驗鋼的強度得到大幅提升，斷后伸長率則降低至熱沖壓成形前的1/3左右，但強塑積增大，這說明熱沖壓成形后試驗鋼的綜合力學性能較好。 圖3 試驗鋼熱沖壓成形前后的工程應力-應變曲線 表1 試驗鋼熱沖壓成形前后的拉伸性能 結合組織分析可知，冷軋態試驗鋼在熱沖壓成形過程中發生馬氏體相變，馬氏體相變導致的體積膨脹誘發大量可動位錯，在較低應力的作用下位錯源激活，使得試驗鋼表現出連續屈服現象；這種特性有利于避免鋼板在成形過程中發生表面起皺。此外，試驗鋼中的碳原子能起到較好的間隙固溶強化作用，錳元素和適量的硼元素能提高鋼的淬透性，從而提高馬氏體的強化效果，因此熱沖壓成形后試驗鋼的強度增加。 2.3 拉伸過程中微觀形貌演變 圖4為熱沖壓成形后的試驗鋼在原位拉伸過程中的載荷-位移曲線。分別在拉伸至①，②，③，④這4處時暫停加載進行形貌觀察，這4處的變形量分別為0.316，0.681，0.875，1.225mm。 圖4 熱沖壓成形試驗鋼在原位拉伸過程中的載荷-位移曲線 由圖5可以看出：未拉伸試樣表面和邊部未觀察到明顯缺陷；當拉伸變形量為0.316mm(圖4中①處)時，因所受拉應力較小，試樣邊部和表面未發現明顯變化，但是中心部位(即最小橫截面處)發生輕微變形；當拉伸變形量為0.681mm(圖4中②處)時，試樣中心部位發生明顯頸縮但無明顯裂紋；當拉伸變形量為0.875mm(圖4中③處)時，試樣頸縮區域的邊部出現滑移線，表面出現高密度無規則的細小應變條紋；當拉伸變形量為1.225mm(圖4中④處)時，試樣頸縮凹陷處出現撕裂型毛刺，放大后可見許多微裂紋和密集的無規則滑移線，微裂紋主要分布在發生頸縮的表面中間部位。 圖5 未拉伸和不同拉伸變形量下試樣的微觀形貌 由圖6可以看出：在原位拉伸斷口附近表面存在長條狀微裂紋，馬氏體組織發生塑性變形，原始奧氏體晶界發生破壞；斷口附近試樣表面還存在二次裂紋和Y形孔洞狀裂紋,二次裂紋與斷裂面方向垂直，Y形裂紋的孔洞面積約為2.2μm2。原奧氏體晶界交匯處的夾雜物因受到較大拉應力發生脫黏，從而形成了Y形孔洞狀裂紋。 圖6 試樣原位拉伸斷口附近表面的微觀形貌 由圖7可以看出，熱沖壓成形試樣在拉伸時發生明顯的頸縮，拉伸斷口邊部與下部存在較為明顯的分層線；在分層線附近出現多個微孔，微孔相互排列連接；在斷口下部存在大量大小不一的韌窩，部分韌窩內存在夾雜物；在斷口上部存在呈拉長狀的韌窩，該區域相比下部區域更為平滑，呈現出剪切斷裂形貌。結合拉伸斷裂試樣表面和斷口特征分析，試樣發生了微孔聚集型斷裂。 圖7 試樣原位拉伸斷口形貌 綜上所述，在熱沖壓成形試驗鋼上取樣進行拉伸時，隨著應力增加，試樣先發生塑性變形產生頸縮；隨后原奧氏體晶界發生破壞，頸縮區域試樣表面出現微裂紋，同時夾雜物脫黏形成孔洞型裂紋；最后，微裂紋數量增加并相互聚集連接，在與夾雜物脫黏形成孔洞型裂紋的共同作用下，試樣實際承載面積變小，當應力增加至其斷裂臨界值時，試樣斷裂。 3 結論 (1) 冷軋態22MnB5鋼板的顯微組織為鐵素體和珠光體，經熱沖壓成形后組織完全轉變?yōu)轳R氏體，強度得到大幅提高，抗拉強度達到1558MPa，屈服強度達到1218MPa，塑性下降，強塑積提高。 (2) 熱沖壓成形22MnB5鋼在拉伸過程中先發生頸縮，隨后原奧氏體晶界發生破壞，微裂紋萌生，同時夾雜物與基體脫黏形成孔洞型裂紋；隨著拉伸過程的繼續進行，裂紋數量增加并擴展長大，相互連接，最終導致斷裂；熱沖壓成形試驗鋼的拉伸斷口存在大量韌窩，斷裂形式為微孔聚集型斷裂。
| |
|
