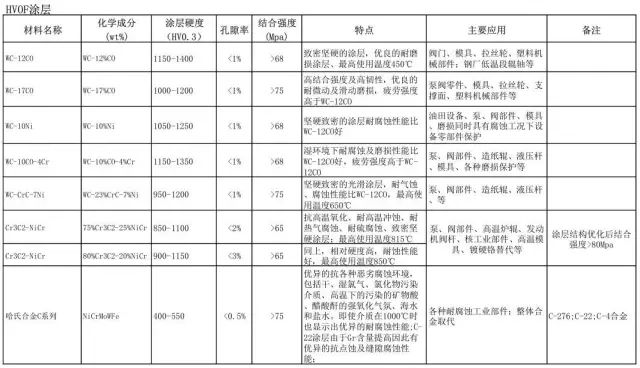

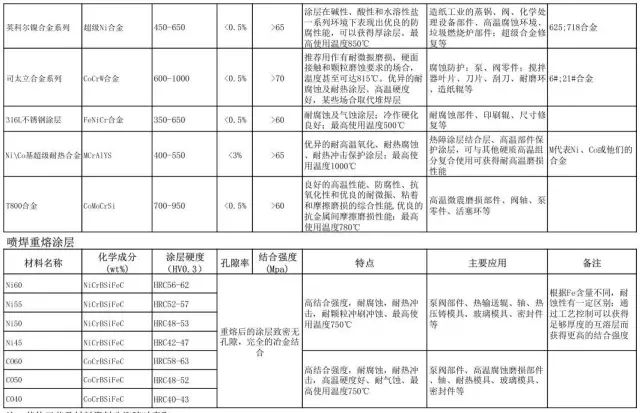

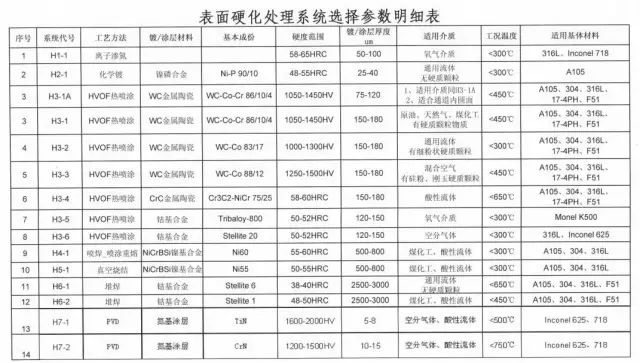

常用閥門鋼材金屬表面硬化處理方式
電焊技術要求
1.焊條使用前的管理

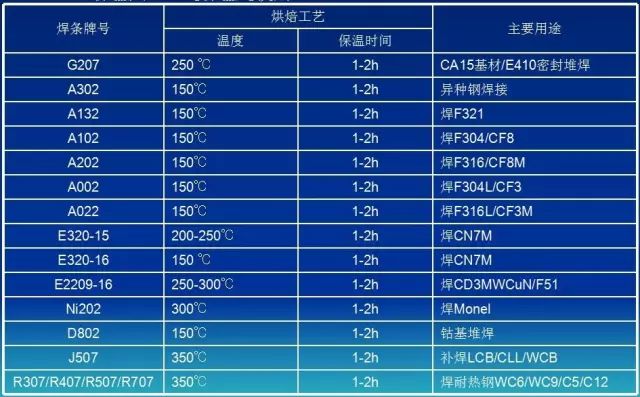

焊條在使用前需經烘焙處理（如下表），烘焙好后的焊條需裝入保溫筒，進行100~150℃保溫處理，邊保溫邊使用。

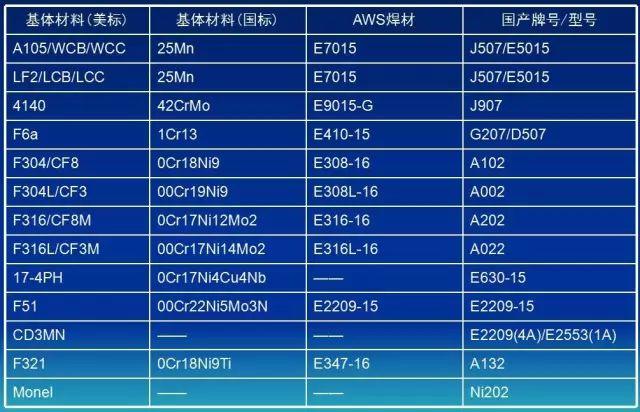

2.常用材料焊材選用表
設計標準
美國標準
ASME 美國機械工程師協會
ANSI 美國國家標準協會
API 美國石油協會
MSS SP 美國閥門和管件制造廠標準化協會
英國標準 BS
日本工業標準 JIS/JPI
德國國家標準 DIN
法國國家標準 NF
通用閥門標準：ASME B16.34 法蘭端、對接焊端和螺紋端閥門
閘閥標準:
API 600/ISO 10434 石油、天然氣螺栓連接鋼制閘閥
BS 1414 石油、石化及煉油工業鋼制閘閥
API 603 150LB耐蝕法蘭端鑄造閘閥
GB/T 12234 法蘭和對焊連接鋼制閘閥
DIN 3352 閘閥
SHELL SPE 77/103 按ISO10434鋼制閘閥
截止閥標準:
BS 1873 鋼制截止閥和截止止回閥
GB/T 12235 法蘭和對焊連接鋼制截止閥和截止止回閥
DIN 3356 截止閥
SHELL SPE 77/103 按BS1873鋼制截止閥
止回閥標準:
BS 1868 鋼制止回閥
API 594 對夾和雙法蘭止回閥
GB/T 12236 鋼制旋啟式止回閥
SHELL SPE 77/104 按BS1868鋼制止回閥
球閥標準:
API 6D/ISO 14313 管線閥門
API 608 法蘭、螺紋和對焊端鋼制球閥
ISO 17292 石油、石化及煉油工業鋼制球閥
BS 5351 鋼制球閥
GB/T 12237 法蘭和對焊連接鋼制球閥
DIN 3357 球閥
SHELL SPE 77/100 按BS5351球閥
SHELL SPE 77/130 按ISO14313法蘭端和對焊端球閥
蝶閥標準:
API 609 對夾式、支耳式和雙法蘭蝶閥
MSS SP-67 蝶閥
MSS SP-68 高壓偏心蝶閥
ISO 17292 石油、石化及煉油工業鋼制球閥
GB/T 12238 法蘭和對夾連接蝶閥
JB/T 8527 金屬密封蝶閥
SHELL SPE 77/106 按 API608/EN593/MSS SP67 軟密封蝶閥
SHELL SPE 77/134 按 API608/EN593/MSS SP67/68 偏心蝶閥
鍛鋼閥標準:
API 602 法蘭端、螺紋端、焊接端和加長閥體連接端緊 湊型閘閥
BS 5352/ISO15761 50mm及以下鋼制閘閥、截止閥和止回閥
SHELL SPE 77/101 按ISO15761鋼制閘閥、截止閥和止回閥
低溫閥標準:
BS 6364 低溫閥門
SHELL SPE 77/200 -50℃ 以下閥門
SHELL SPE 77/209 0 ~ -50℃ 閥門
API、DIN、BS、GB結構比較:
API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定最為詳細
DIN 閘閥標準EN1984對結構未做具體的規定
新版的GB/T12234基于對API600標準的等效采用

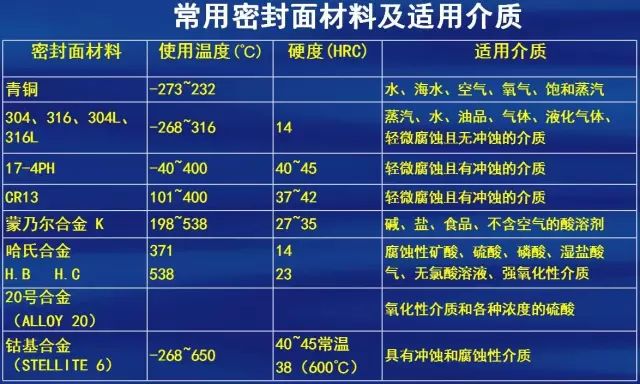

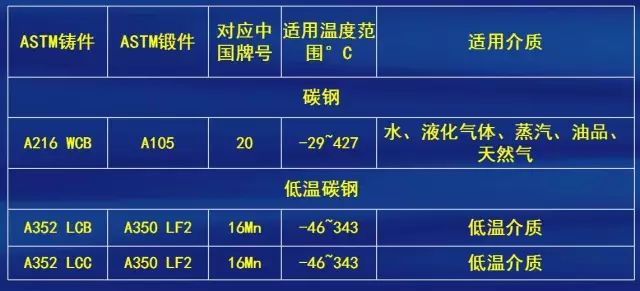

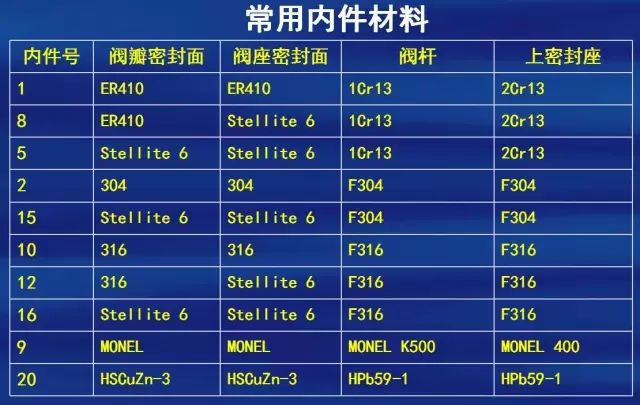

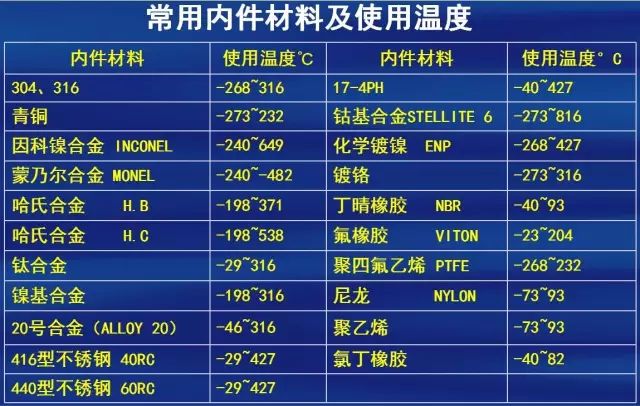

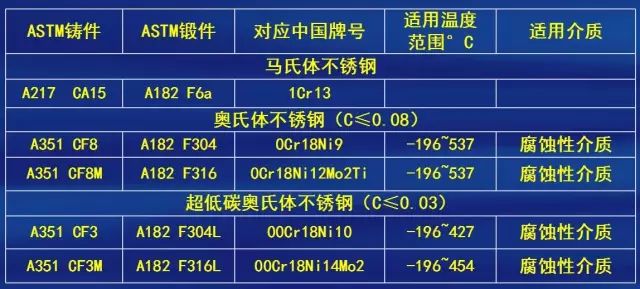

閥門常用連接端形式 FF ——— Flat Face 平面法蘭連接（150LB常用） RF ——— Raised Face凸面法蘭連接 RTJ ——— Ring Joint榫槽式連接（梯形槽） SW ——— Socket welding承插式連接 NPT ——— NPT螺紋連接 WAFER —— 對夾式連接 BW長型—— Butt-Welding 對焊端長型連接 BW短型—— Butt-Welding 對焊端短型連接 DIN標準現采用EN標準結構長度 EN 558-1 PN法蘭連接閥門結構長度（代替DIN 3202)，EN 558-2 CLASS法蘭連接閥門結構長度（代替BS2080)，EN 12982 對焊端閥門結構長度（代替DIN 3202) ，DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致 EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致，大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值 如: Gate ：PN16-25---- F5 series PN40-100----F7 series Globe ：PN10-40----F1 series PN63-160----F2 series Check ：PN10-40----F1 series PN63-160----F2 series Ball ：PN10-40 DN10-100----F4 series DN125-300----F5 series 閥門連接端標準 ASME B16.10 閥門的結構長度 ASME B16.5 鋼制法蘭和帶法蘭的管件 ASME B16.47 大直徑鋼制法蘭 MSS SP-44 鋼制管線法蘭 API 605 緊湊型法蘭 ASME B16.25 對焊端部 ASME B16.11 承插和螺紋端鍛造管件 ASME B36.10 焊接和無縫鋼管 法蘭比較： 老版的DIN標準法蘭采用DIN2501標準（PN法蘭），新版的DIN標準采用EN1092-1 PN法蘭，但也可包含有CLASS法蘭。 DIN2501法蘭與GB法蘭和HG歐洲體系法蘭基本一致。 DN15~50 不同壓力PN10~40的法蘭相同. BS標準采用BS 1560 CLASS法蘭與ASME B16.5法蘭一致，也可采用BS 4504 PN法蘭。 API標準一般采用RF、RTJ法蘭；DIN標準和GB 一般壓力<PN40時 采用RF法蘭，≥PN40一般采用凹面法蘭。 閥門常用材料 閥門檢驗標準 填料： 成型石墨圈：-250~650℃ 夾不銹鋼絲編制柔性石墨: -250~650℃ 四氟乙烯浸石墨: -200~280℃ 低泄漏石墨組合填料: -250~650℃ PTFE: -200~200℃ 中腔墊片： PTFE板 石墨板 強力石墨墊 齒形墊 含石墨不銹鋼纏繞墊 含PTFE不銹鋼纏繞墊 RTJ金屬墊 壓力密封金屬密封環 O形圈： NBR ：-30~121℃ EPDM ：-45~120℃ VITON A ：-30~204℃ VITON B ：-30~204℃ VITON AED ：-30~204℃ HNBR ：-30~180℃ 軟密封閥座： PTFE ：-200 ~ 200℃ PCTFE ：-250 ~ 150℃ NYLON 1010 ： ~ 20℃ NYLON PA12 ：-50 ~ 120℃ DEVLON V ：-100 ~ 150℃ PEEK ：-100 ~ 260℃ 對位聚苯(Polyphenylene) ： ~ 400℃ 閥門檢驗標準 API 598 閥門檢查和試驗 ISO 5208 工業閥門壓力試驗 BS EN 12266-1 代替 BS6755-1 工業閥門壓力試驗 JB/T 9092 閥門的檢驗與試驗 SHELL SPE77/302 通用閥門材料、檢查和證書要求 SHELL SPE77/303 特殊工況閥門材料、檢查和證書要求 GB/T 26480 閥門的檢驗和試驗
