国产精品嫩草影院久久久 I 国产在线天堂 I 狠狠躁日日躁夜夜躁影院 I 99热这里只有精品在线 I 黑人巨大精品 I 青青草原在线免费观看视频 I sss在线观看 I 91免费视频网址 I 日日人人 I 欧美激情xxx I 男人天堂a在线 I 男人天堂999 I 无码精品一区二区三区AV I 成人看片黄a免费看视频 I 你懂的网站在线 I 香港一级纯黄大片 I 性欧美zoo I jizzz老师 I 欧美色偷偷 I 亚洲国产综合一区 I 性色浪潮 I 色爱情人网站 I 欧美亚洲成人免费 I 四虎中文 I 欧美日韩综合另类 I 精品国产理论 I 一个色精品 I 五月天视频一区 I 麻豆午夜电影在线观看 I 男人把女人桶到爽免费应用 I 午夜神马久久 I 免费无码又爽又刺激高潮软件 I 狠狠色成人一区二区三区 I 综合久久888 I 日本黄色片日本黄色片 I 一本岛在线观看 I julia中文字幕影音先锋 I 91噜噜 I 性视频日韩

2009年4月17日出版的《科學(xué)》發(fā)表特邀綜述論文，詳細闡述了利用納米尺度共格界面強化材料的研究成果，此項成果由中科院金屬所沈陽材料科學(xué)國家（聯(lián)合）實驗室盧柯研究員、盧磊研究員與美國麻省理工學(xué)院S. Suresh教授合作，在過去大量研究工作的基礎(chǔ)上完成。如何提高材料的強度而不損失其塑性？這是眾多材料科學(xué)家面臨的一個重大挑戰(zhàn)。為了使材料強化后獲得良好的綜合強韌性能，強化界面應(yīng)具備三個關(guān)鍵結(jié)構(gòu)特征：

(1)界面與基體之間具有晶體學(xué)共格關(guān)系；

(2) 界面具有良好的熱穩(wěn)定性和機械穩(wěn)定性；

(3) 界面特征尺寸在納米量級(<100nm)。

進而，盧柯等研究人員提出了一種新的材料強化原理及途徑——利用納米尺度共格界面強化材料。

提高材料的強度是幾個世紀(jì)以來材料研究的核心問題。

迄今為止強化材料的途徑可分為四類：

固溶強化、第二相彌散強化、加工（或應(yīng)變）強化和晶粒細化強化。

這些強化技術(shù)的實質(zhì)是通過引入各種缺陷（點缺陷、線、面及體缺陷等）阻礙位錯運動，使材料難以產(chǎn)生塑性變形而提高強度。但材料強化的同時往往伴隨著塑性或韌性的急劇下降，造成高強度材料往往缺乏塑性和韌性，而高塑韌性材料的強度往往很低。長期以來這種材料的強韌性 “倒置關(guān)系”成為材料領(lǐng)域的重大科學(xué)難題和制約材料發(fā)展的重要瓶頸。

傳統(tǒng)的材料強化技術(shù)多利用普通非共格晶界或相界阻礙位錯運動來提高強度。當(dāng)材料中引入大量非共格晶界時，強度顯著提高（如納米晶體材料的強度較粗晶體材料高一個數(shù)量級），但隨著位錯運動“阻礙物”（即非共格晶界）的不斷增多，晶格位錯運動受到嚴(yán)重阻礙甚至被完全抑制而不能協(xié)調(diào)塑性變形，因此材料變脆。

共格晶界或相界是一類特殊而常見的低能態(tài)界面，結(jié)構(gòu)特征是界面上的原子同時位于其兩側(cè)晶格的結(jié)點上，即界面兩側(cè)的晶格點陣彼此銜接，界面上的原子為兩者共有。一些共格晶界（如小角度傾側(cè)晶界）對位錯運動的阻礙能力弱，因而不能有效地強化材料；而另一些共格或半共格晶界則可有效地阻礙位錯運動，具有強化效應(yīng)，例如沉淀強化Al-Cu合金中的GP區(qū)和Ni基合金中的或沉淀相等。但是，這些沉淀相中共格界面穩(wěn)定性低，當(dāng)沉淀相長大后共格關(guān)系即消失；孿晶界是一種特殊的共格晶界，其兩側(cè)的晶格呈鏡面對稱。盡管研究表明在一些退火態(tài)合金中單個孿晶界對位錯的阻礙作用與普通晶界相當(dāng)，但是由于孿晶界數(shù)量較少，其總體強化效應(yīng)遠弱于其他強化機制（如固溶強化和細晶強化等）。因此，長期以來人們一直沒有將共格界面作為一種可有效強化材料的界面來加以利用。

然而，共格界面的獨特結(jié)構(gòu)使其具有一些特殊力學(xué)行為，部分共格界面（如孿晶界）既可阻礙位錯運動，又可作為位錯的滑移面在變形過程中吸納和儲存位錯，因而對提高材料的韌塑性有貢獻。若能有效地提高共格界面的穩(wěn)定性，增加共格界面的密度，則可利用共格界面提高材料的強度，并同時提高其韌塑性。

盧柯等人研究發(fā)現(xiàn)，納米尺度孿晶界面具備上述強化界面的三個基本結(jié)構(gòu)特征。他們利用脈沖電解沉積技術(shù)成功地在純銅樣品中制備出具有高密度納米尺度的孿晶結(jié)構(gòu)（孿晶層片厚度<100nm）。發(fā)現(xiàn)隨孿晶層片厚度減小，樣品的強度和拉伸塑性同步顯著提高。當(dāng)層片厚度為15nm時，拉伸屈服強度接近1.0 GPa（是普通粗晶Cu的十倍以上），拉伸均勻延伸率可達13%。顯然，這種使強度和塑性同步提高的納米孿晶強化與其他傳統(tǒng)強化技術(shù)截然不同。理論分析和分子動力學(xué)模擬表明，高密度孿晶材料表現(xiàn)出的超高強度和高塑性源于納米尺度孿晶界與位錯的獨特相互作用。例如當(dāng)一個刃型位錯與一孿晶界相遇時，位錯與孿晶界反應(yīng)可生成一個新刃型位錯在孿晶層片內(nèi)滑移，同時可在孿晶界上產(chǎn)生一個新的不全位錯，該位錯可在孿晶界上滑移。當(dāng)孿晶層片在納米尺度時，位錯與大量孿晶相互作用，使強度不斷提高。同時，在孿晶界上產(chǎn)生大量可動不全位錯，他們的滑移和貯存為樣品帶來高塑性和高加工強化。由此可見，利用納米尺度孿晶可使金屬材料強化的同時也可提高韌塑性。

材料中納米尺度孿晶界可以通過多種制備技術(shù)獲得，如利用電解沉積、磁控濺射沉積、塑性變形或退火再結(jié)晶等工藝均可在金屬中產(chǎn)生納米尺度孿晶。研究表明，沉積速率越快形成的孿晶層片越薄。如在脈沖電解沉積中當(dāng)沉積速度超過4nm/s時，Cu樣品中的平均孿晶層片小于20nm。塑性變形誘發(fā)的孿晶在中低層錯能材料（如Cu、Cu合金及不銹鋼等）十分普遍，提高應(yīng)變速率或降低變形溫度等均有助于孿晶形成。盧柯等人近期發(fā)展的動態(tài)塑性變形（DPD）技術(shù)可使材料中形成大量的納米尺度孿晶界，已成為制備塊狀納米孿晶結(jié)構(gòu)的有效途徑。利用納米尺度共格晶界強化材料還可以帶來優(yōu)異的電學(xué)性能。研究表明，超高強度納米孿晶Cu樣品具有與無氧高純銅相當(dāng)?shù)母唠妼?dǎo)率，可同時實現(xiàn)高強度高導(dǎo)電性。納米孿晶結(jié)構(gòu)可有效降低Cu中電致原子的擴散遷移率，從而大大降低電遷移效應(yīng)，這為減少微電子器件中銅線的電遷移損傷找到了新的解決途徑。也有學(xué)者發(fā)現(xiàn)納米孿晶結(jié)構(gòu)可有效提高材料的阻尼性能，為研發(fā)高性能阻尼材料開辟了新途徑。

利用納米尺度共格界面強化材料已成為一種提高材料綜合性能的新途徑。盡管在納米尺度共格界面的制備技術(shù)、控制生長，及各種理化性能、力學(xué)性能和使役行為探索等方面仍然存在諸多挑戰(zhàn)，但這種新的強化途徑在提高工程材料綜合性能方面表現(xiàn)出巨大的發(fā)展?jié)摿蛷V闊的應(yīng)用前景。

A（自左向右）：固溶強化、第二相彌散或沉淀強化、加工（或應(yīng)變）強化

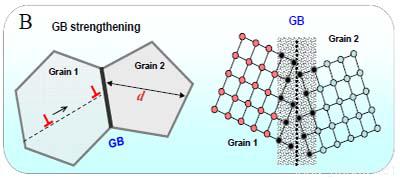

B：晶粒細化強化 （或晶界強化）

A和B分別是材料的傳統(tǒng)強化途徑示意圖

C為新提出的納米尺度孿晶界強化示意圖，右側(cè)為一孿晶界示意圖
