案例分享：電動機軸疲勞斷裂分析
電動機軸的主要作用是支承電動機轉子旋轉，傳遞轉矩，其性能直接影響到電動機的使用壽命。空調系統中因電動機軸斷裂導致電動機傳動失效，造成出風系統異常，嚴重影響客戶使用效果，破壞品牌形象。因此，必須對電動機軸斷裂性質和原因進行分析，提前采取改善措施。該款電動機軸是使用45熱軋鋼，原材料是正火狀態，其強度、剛度、韌性能滿足一般電動機軸的使用需求。實驗室在對電動機進行1.2倍額定負載試驗時，發現其中一臺電動機軸在退刀槽位置斷裂。為了尋找斷裂原因，本文通過對軸承力學強度校核以及化學成分、材料硬度、金相組織檢測等，并結合對失效電動機軸斷口的宏觀和微觀分析，最終確定斷裂失效的主要原因。1. 電動機軸承力學強度校核標準電動機的使用是根據軸承使用壽命進行選型，在設計階段已進行強度校核。當出現過載的情況時，電動機軸端受到的力遠超過該電動機允許的最大負載力，則會發生斷裂。根據試驗情況，此次斷裂軸承的實際負載為額定負載的1.2倍，而0.75kW的電動機設計允許負載為額定負載的2.3倍。同時核實各退刀槽倒角、槽寬及槽深均符合JB/ZQ4238—2006的要求。故本文認為電動機軸斷裂非設計選型不足導致的過載斷裂。故障件材料化學成分分析如表1所示，符合45鋼化學成分標準要求。

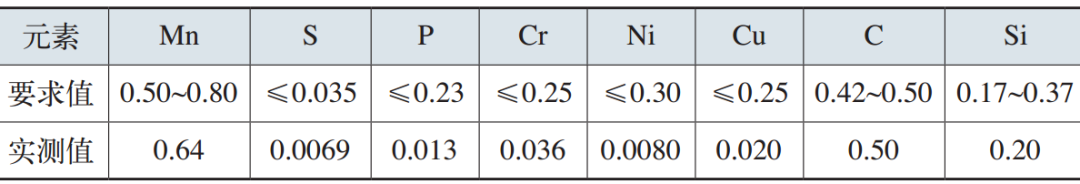

表1 故障件材料化學成分（質量分?jǐn)?shù)） （%）
45鋼正火狀態的硬度一般≤229HBW。取失效件和正常件退刀槽位置同一圓周測試6個硬度值。由測試數據表2可知，斷裂電動機軸最小硬度值179.1HV，最大硬度值199.6HV，相對未斷裂電動機軸，其硬度不均勻。

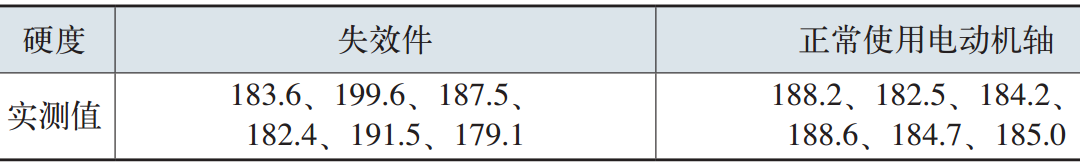

表2 失效件及正常使用電動機軸硬度測試值 （HV）
電動機軸斷裂在退刀槽位置，如圖1、圖2所示。退刀槽位置未發現有機加工裂紋。使用30倍放大鏡觀察斷面，可見顏色明暗層次不同的區域，斷口邊沿位置有較多放射棱線，整個區域比較光亮、平滑，屬于多個疲勞源區；中間偏右發白比較粗糙位置為瞬斷區；源區和瞬斷區之間為裂紋擴展區，且能看到疲勞臺階；屬于典型的多源疲勞斷口。

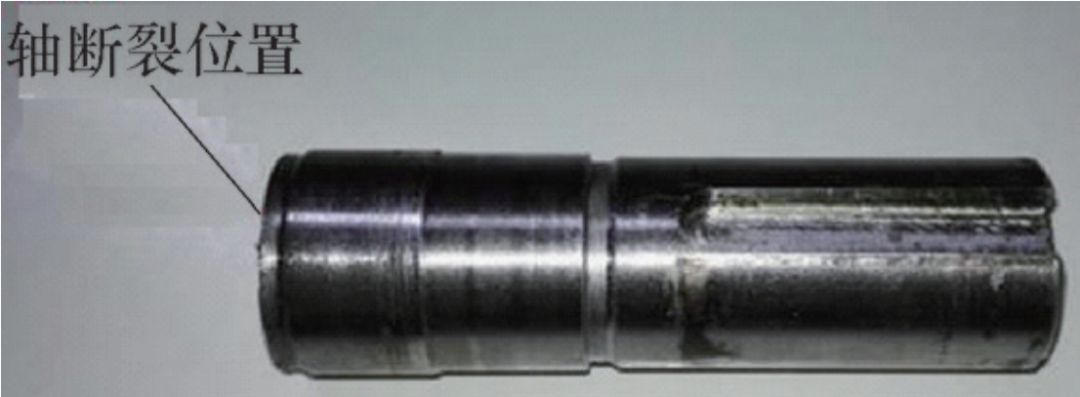

圖1 電動機軸斷裂位置

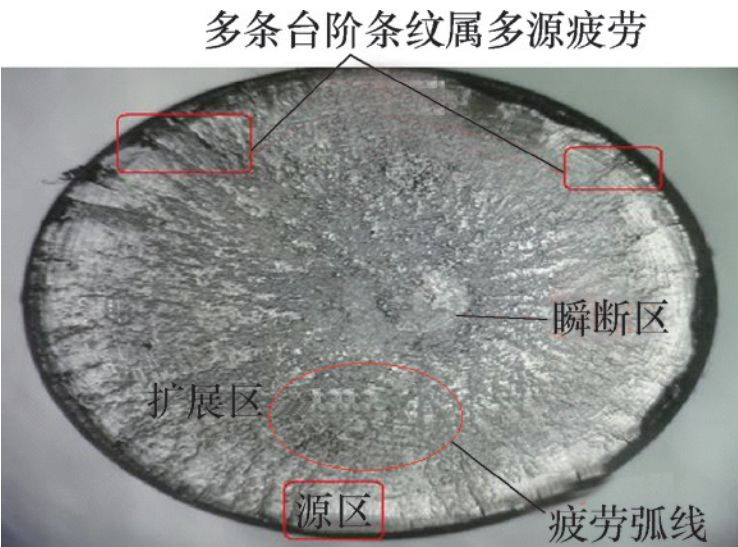

圖2 壞件宏觀斷口圖
裂紋源位于斷面邊沿，在掃描電鏡下可以看到清晰的摩擦痕跡以及河流樣的類解理、沿晶混合形貌，如圖3、圖4所示。
圖3 失效件斷面邊沿類解理、沿晶混合形貌
圖4 失效件斷面邊沿摩擦痕
裂紋擴展區域是河流樣的類解理形貌，高倍下能看到疲勞條帶和二次裂紋，如圖5、圖6所示。
圖5 擴展區類解理形貌
圖6 擴展區二次裂紋
瞬斷區是韌窩和準解理混合形貌。高倍下能看到明顯的韌窩。失效件屬于多源疲勞斷裂，如圖7、圖8所示。
圖7 瞬斷區韌窩和準解理混合形貌
圖8 瞬斷區韌窩形貌
選取失效件的橫向及縱向截面作為檢驗面，鑲樣經粗磨、細磨、拋光后，使用4%硝酸酒精腐蝕后觀察其金相組織。橫向組織為狀態不均勻的珠光體和網狀鐵素體組成，珠光體較多，屬于中碳鋼正火態的室溫組織，如圖9、圖10所示。
圖9 斷面中間位置橫向組織（100×）
圖10 斷面邊沿位置橫向組織（100×）
失效件縱向組織如圖11、圖12所示。鐵素體和珠光體呈平行交替的帶狀組織。原材料鋼經過鍛壓熱軋后鐵素體和珠光體一般會沿著變形方向分布。根據國標GB/T13299—1991《鋼的顯微組織游離滲碳體、帶狀組織及魏氏組織評定方法》，失效件的帶狀組織屬于C系列5級（見圖13），即變形鐵素體晶粒為主構成貫穿視場的鐵素體-珠光體不均勻的交替帶。
圖11 斷面中間位置縱向組織（100×）
圖12 斷面電動機軸邊沿位置縱向組織（100×）

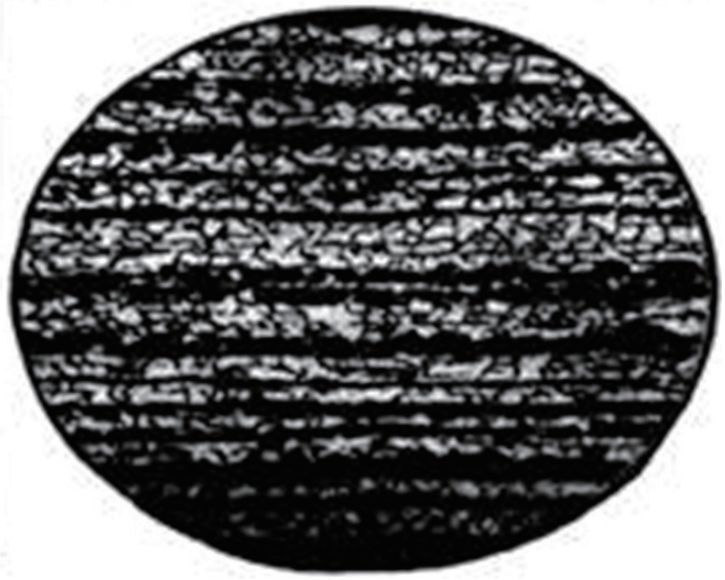

圖13 C系利帶狀組織評級圖（5級）
未斷電動機軸橫向組織為狀態均勻的珠光體和網狀鐵素體組成，視場中鐵素體較多，無馬氏體、回火索氏體等組織，屬中碳鋼正火態組織，如圖14、圖15所示。其縱向組織鐵素體聚集，沿變形方向取向，帶狀組織并不明顯，如圖16、圖17所示；按照國標GB/T13299—1991處于C系列1級（見圖18）。
圖14 電動機軸中心位置橫向組織（100×）
圖15 電動機軸外邊沿橫向組織（100×）
圖16 電動機軸中心位置縱向組織（100×）
圖17 電動機軸外邊沿位置縱向組織（100×）

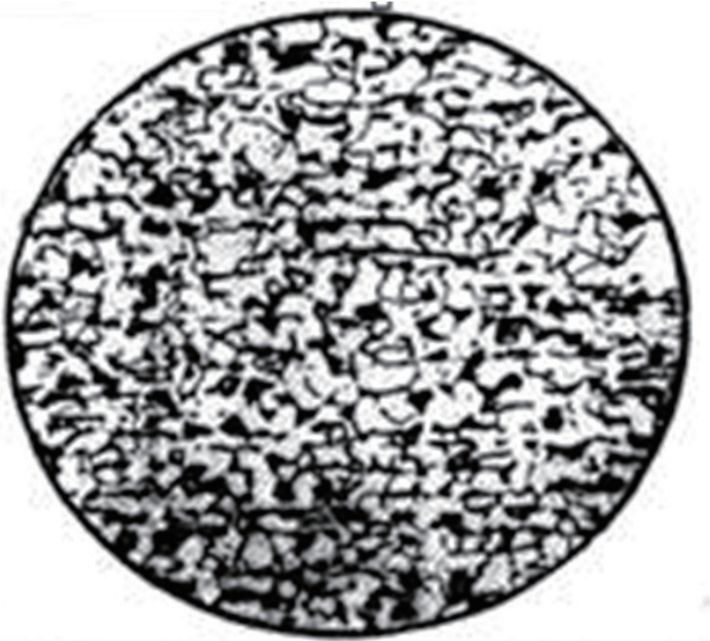

圖18 C系利帶狀組織評級圖（1級）
失效件與正常使用電動機軸的室溫組織對比如表3所示。原材料熱鍛時溫度在鐵素體和奧氏體兩相區，鐵素體沿金屬流動方向直接從奧氏體中成帶狀析出，而未分解的奧氏體也被分割成帶狀，轉化為帶狀珠光體。故障件的帶狀珠光體比較多。此類偏析可以通過正火處理完全消除。失效件室溫組織評級更高，帶狀組織更明顯，屬正火處理不完全導致組織異常。
表3 失效件與正常使用電動機軸的室溫組織對比
帶狀組織的出現會導致材料力學性能呈現方向性，順著帶狀方向的強度、塑性、韌性較高，垂直帶狀方向的強度、塑性、韌性下降，同時使工件硬度不均勻。綜上所述，電動機軸斷裂失效的形式是多源疲勞斷裂。排除設計強度不足、材料成分影響及機加工裂紋。失效件由于正火處理沒完全消除帶狀組織，組織達到國標GB/T13299—1991《鋼的顯微組織游離滲碳體、帶狀組織及魏氏組織評定方法》C系列5級，導致硬度不均勻，力學性能下降，長時間荷載運轉下出現疲勞斷裂。
作者：盤瑋
單位：格力電器股份有限公司
來源：《金屬加工（熱加工）》雜志
