本公司常用的11811半軸擺輾模具，經常發生早期開裂失效，甚至鍛造幾件產品就會使模具裂為兩半。
1.簡要說明
11811半軸擺輾模具，材質為H13熱鍛模具鋼，相當于國產材料4Cr5MoSiV1鋼，該鋼具有高的淬透性、抗熱裂能力和良好的耐熱性，在較高溫度時具有較好的強度和硬度，較高的耐磨性和韌性，優良的綜合力學性能和抗回火穩定性。

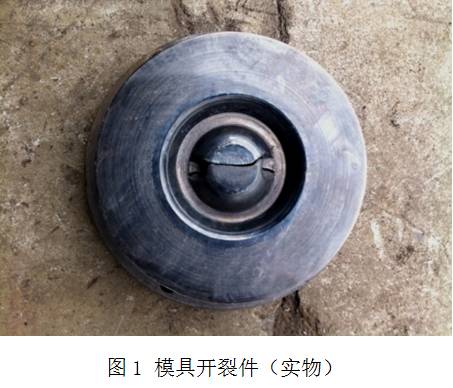

H13鋼半軸擺輾模具，在使用過程中只加工3～4件鍛件就發生開裂。開裂部位位于模具中心凸起的蘑菇頭中間，并呈整體剝落的開裂形態（見圖1）。我們對該早期開裂失效的模具，進行理化檢測和分析，排查事故發生的原因，尋找解決問題的辦法和措施，使生產加工步入正常，滿足產品的正常交貨期，極大地提高企業經濟效益。
2.宏觀觀察

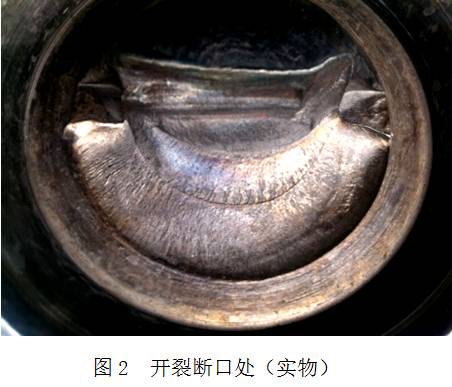

目測半軸擺輾模具斷口中心部位有兩條清晰的同心圓弧線，圖示下側第一條弧線的邊緣顯示明顯的多臺階條紋，屬于應力集中擴展的特征條帶。斷口上部左右兩側各有一個很深的凹槽，這是用來加工半軸法蘭盤外端面的定位耳模腔。右側定位耳模腔的下側邊緣有略帶弧形的多源臺階條紋，沿條紋處裂紋擴展并向下向左呈環形向前推進，直至左側定位耳模腔處。斷口顯示二次裂紋沿第一次環形裂紋擴展的終止弧線形成一排多源臺階條紋，繼續向上（模具中心部位）擴展，直至上側第二條弧線處。在第二條弧線以上的斷口區域，裂紋迅速擴展至蘑菇頭中間裂開。由此可見第二條弧線以上為裂紋瞬間斷裂區，瞬斷區斷口隱約可見粗晶奈狀斷口，這是過熱組織的特征形貌（見圖2）。

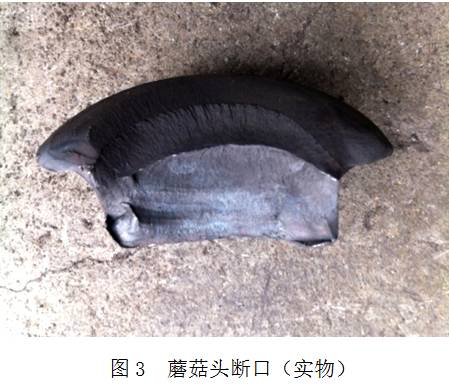

半軸擺輾模具中心斷裂掉下的半個蘑菇頭，蘑菇頭的斷口對應于半軸擺輾模具斷口，圖示上部分的第一條弧線為一次裂紋終止線，弧線上的多源臺階條紋更為清晰，下部分的第二條弧線更為突出，整體的斷口立體感更強，對分析說明更具說服力（見圖3）。
由蘑菇頭表面可以看到左右兩側定位耳模腔的形態，模腔的上部凹槽都已經裂開，下部凹槽保存完好。右側定位耳模腔對應于模具開裂的裂紋源區，且斷口處無明顯變形。左側定位耳模腔斷口邊緣有少量受擠壓損傷的翹曲變形，表明裂紋擴展到最后斷開時，整體掀起產生的擠壓變形，更加佐證了左側定位耳模腔開裂屬于斷裂后期產生的。對斷裂脫開的半只蘑菇頭線切割截取樣塊，進行理化檢測分析。

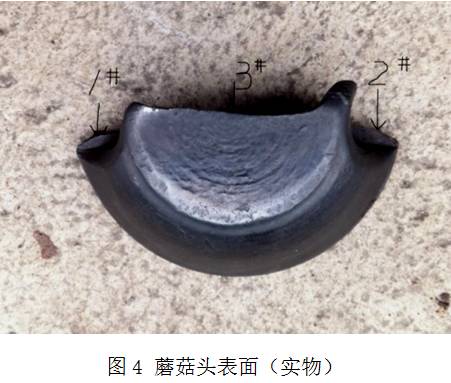

取樣部位如圖所示，1～3#樣件均沿?cái)嗫谶吘壍拇怪辈课唤厝 Ｌ貏e說明，由于宏觀觀察定位耳模腔底部凹槽較為尖銳，而且斷裂均沿模腔底部凹槽邊緣形成。為了查明該斷裂面是否存在R角過小的應力集中現象，故沿左右兩側模腔中間部位各截取一塊樣件。同時在斷裂的蘑菇頭中心部位截取樣件，這是為了檢查多次裂紋在擴展過程中，各個階段的斷口特征形貌及組織變化形態（見圖4）。
3.化學分析
在開裂失效的半軸擺輾模具上截取樣塊，樣塊尺寸為25mm×25mm×15mm（長×寬×厚），對此進行化學成分檢測，檢測設備為L(zhǎng)abspark5000精密直讀火花光譜儀。檢查結果（見附表）表明，化學成分符合材料標準要求。
4.金相檢測
1#樣件為模具左側定位耳模腔中間部位，金相組織顯示模腔凹槽底部的R角過小，經測量R角半徑只有0.40mm。文獻資料規定，正常加工的臺階及凹槽的R角半徑必須控制在0.50mm以上，否則應力集中將會非常大，極易造成熱處理淬火及使用開裂。
金相組織進一步觀察，沿R角的圓弧面有長短不等的三條裂紋，每條裂紋都幾乎垂直于R角的圓弧面，裂紋深度均在0.10mm以下（見圖5）。高倍率金相檢測，第一條裂紋最長，裂紋開口及尾部的間隙寬度基本相同，連接尾部的是一顆淺灰色非金屬夾雜物，且?jiàn)A雜物的頭部已經在高溫下熔融為孔洞。低熔點夾雜物熔化的溫度最低在1200℃左右，表明模具的加熱溫度應該在此溫度以上（見圖6）。第二條裂紋為中間短一點的裂紋，尾部同樣為圓鈍狀，裂紋間隙內充滿高溫氧化物，裂紋的四周與模腔表面的組織相同，同樣存在輕微的氧化脫碳現象，該處的裂紋屬于制模過程鍛造的擠壓折疊裂紋（見圖7）。第三條裂紋最短，該裂紋與第二條裂紋形成原因相同，且裂紋周?chē)难趸撎棘F(xiàn)象更為明顯（見圖8）。

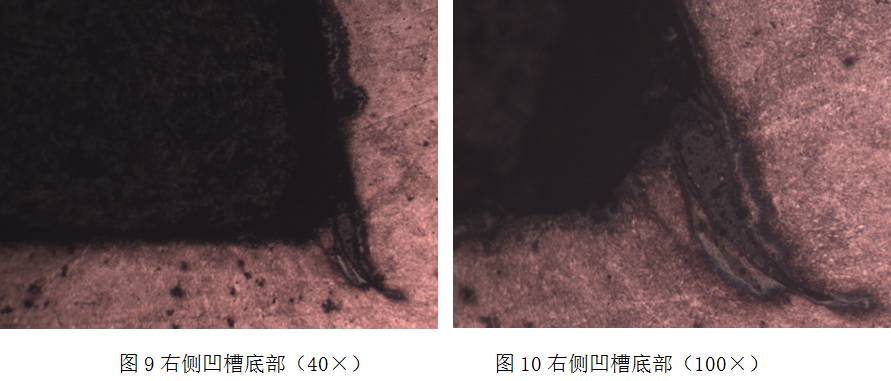

2#樣件為模具右側定位耳模腔中間部位，圖示模腔凹槽底部沒有R角，幾乎為直角，該處的應力集中理論值為無窮大。在凹槽底部的直角處明顯可見一條粗短狀的裂紋（見圖9）。圖片進一步放大，可以清晰的觀察到開裂處呈V字型的開口裂紋，裂紋間隙兩側布滿淺灰色高溫氧化物，圓鈍的裂紋尾部連接一條細長的裂紋。裂紋的左側邊緣還有一塊長條狀的疑似非金屬夾雜物。裂紋開口至尾部圓鈍處，應該屬于制模鍛造的擠壓折疊裂紋，細長的裂紋屬于應力擴展裂紋（見圖10）。

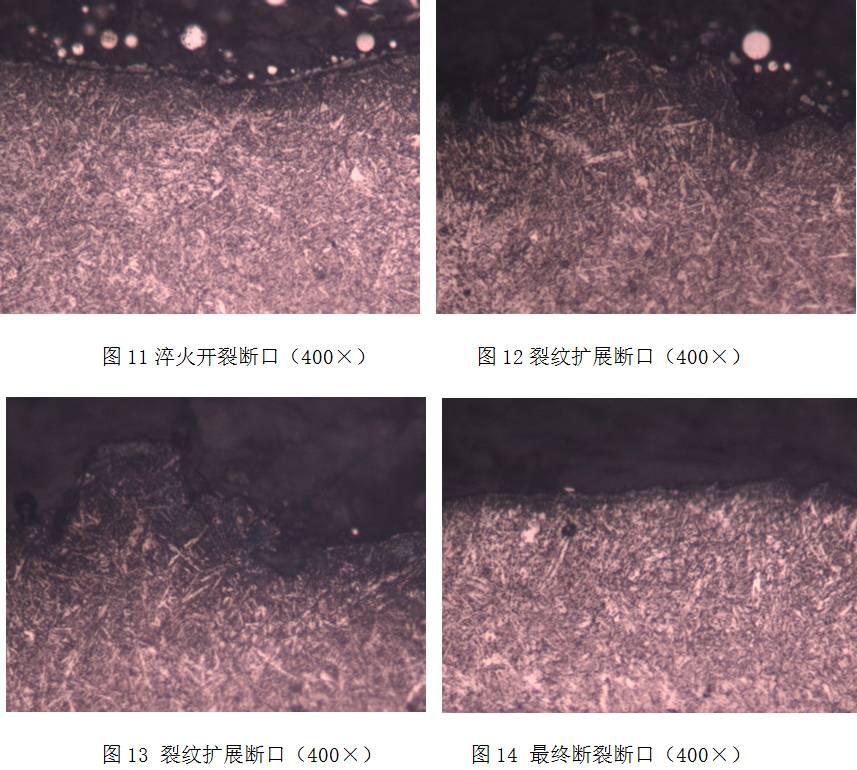

3#樣件為開裂的蘑菇頭中間部位，沿圖2斷口所示的第一條弧線的下側區域觀察，斷口呈近似筆直的穿晶斷裂形態，斷口表層有一層極薄的淺灰色氧化物層。該處裂紋應該屬于快速擴展的應力開裂裂紋，由斷口表層覆蓋的薄層氧化物得知，斷口表面經過高溫氧化，因此可以推斷該處裂紋屬于熱處理淬火應力開裂。斷口附近的基體組織較為粗大，斷口上部白亮色的圓形斑點，為線切割過程中鉬絲熔化的顆粒（見圖11）。在第一條弧線與第二條弧線之間區域進行觀察，斷口呈曲折的沿晶開裂。斷口左側圓弧狀的凹坑，為裂紋擴展引起的夾雜物脫落坑。斷口右側呈直角形的凹坑，為過熱引起晶間弱化的晶粒脫落坑。斷口附近組織極為粗大，表明材料的加熱溫度非常高（見圖12）。局部區域沿晶開裂斷口顯示晶粒更為粗大，斷口處可見凸起的整顆粗大晶粒（見圖13）。沿第二條弧線以上區域進行觀察，斷口又呈現筆直的穿晶形態，但斷口表層已經沒有氧化物覆蓋，因而符合裂紋擴展終斷區瞬間斷裂的特征，裂紋附近的基體組織仍然相當粗大（見圖14）。
對3#樣件的金相組織進行低倍率觀察，基體組織中不均勻分布的粗晶斑異常明顯，表明材料過熱現象較為嚴重（見圖15）。高倍率觀察下，粗晶斑區域顯示馬氏體位向組織粗大，局部區域甚至出現極粗大的框欄狀組織，但球粒狀回火索氏體的調質組織仍然可以辨別（見圖16）。基體組織中存在較多量的黑色斑點，這種黑色斑點組織是非金屬夾雜物熔融的孔洞。由于熔融的孔洞周?chē)趸柏毺钾毢辖穑阃感燥@著降低[8]。熱處理淬火過程中，過冷奧氏體發生相變，轉變?yōu)楹谏那象w組織，這也是材料過熱的特征組織（見圖17）。夾雜物顆粒大的孔洞周?chē)趸盎鼗鹕珴擅黠@一點，但黑色的屈氏體組織顯示不太清晰。夾雜物顆粒小一點的孔洞周?chē)谏那象w更為明顯（見圖18）。
5.結論分析
11811半軸擺輾模具制模鍛造時，在定位耳模腔凹槽處留下過小的R角及尖角，同時由于該處的擠壓變形量過大，已經造成擠壓折疊裂紋。模腔凹槽處過小的R角及尖角，在熱處理淬火過程中，造成極強的應力集中開裂，原始的鍛造折疊裂紋使開裂進一步擴展，并向前推進形成環狀裂紋的第一條弧線。模具使用服役時，在鍛造應力作用下，裂紋沿第一條弧線形成多源臺階繼續向模具中心擴展，直至第二條弧線處。此時擴展的斷口已經足夠大，剩余的截面已無法承受鍛造加工的實際應力，裂紋因此迅速擴展，形成傾斜的切向應力瞬斷區，最終造成模具中心的蘑菇頭斷裂。
由非金屬夾雜物熔融的孔洞及不規則的粗晶斑得知，材料組織過熱是在模具制造過程中就已經產生。由于加熱溫度高且溫度在1200℃以上，晶粒急劇長大形成粗大組織，這種粗大的過熱組織在后期熱處理過程中難以消除。粗大的過熱組織帶來晶間弱化及脆化，同時非金屬夾雜物熔化的孔洞使基體強度顯著降低，因而進一步降低材料的強度和韌性，增加模具制模鍛造過程、熱處理淬火過程以及模具使用服役過程的開裂傾向。
| |
|
