国产精品嫩草影院久久久 I 国产在线天堂 I 狠狠躁日日躁夜夜躁影院 I 99热这里只有精品在线 I 黑人巨大精品 I 青青草原在线免费观看视频 I sss在线观看 I 91免费视频网址 I 日日人人 I 欧美激情xxx I 男人天堂a在线 I 男人天堂999 I 无码精品一区二区三区AV I 成人看片黄a免费看视频 I 你懂的网站在线 I 香港一级纯黄大片 I 性欧美zoo I jizzz老师 I 欧美色偷偷 I 亚洲国产综合一区 I 性色浪潮 I 色爱情人网站 I 欧美亚洲成人免费 I 四虎中文 I 欧美日韩综合另类 I 精品国产理论 I 一个色精品 I 五月天视频一区 I 麻豆午夜电影在线观看 I 男人把女人桶到爽免费应用 I 午夜神马久久 I 免费无码又爽又刺激高潮软件 I 狠狠色成人一区二区三区 I 综合久久888 I 日本黄色片日本黄色片 I 一本岛在线观看 I julia中文字幕影音先锋 I 91噜噜 I 性视频日韩

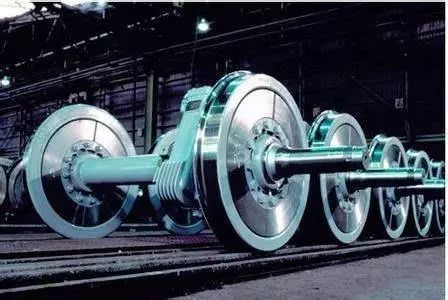

高鐵車軸用軌道交通用鋼

性能：光滑試樣和缺口試樣10^7周次旋轉彎曲疲勞強度極限分別大于350MPa和215MPa，全尺寸疲勞性能要求：軸身外表面受力≥240MPa 下完成10^7周次循環后無裂紋產生。

應用領域：鐵路

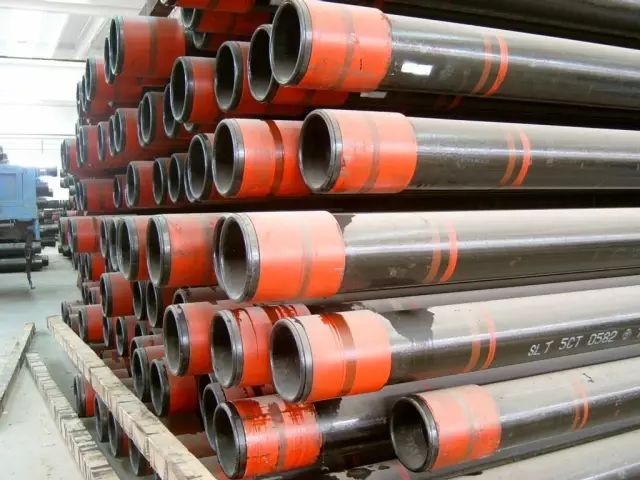

大口徑快速上卸扣套管

性能：直徑 508mm，屈服強度 Rt 0.5 為 379~552MPa，上扣效率比 API 螺紋高 20%。

應用領域：油氣開采

海洋工程及核電用高氮不銹鋼

性能：不銹鋼粉末的氮含量≥0.6％；熱等靜壓工藝制備，孔隙度≤0.3％，抗拉強度≥900MPa，屈服強度≥650MPa，延伸率≥40％，PRE≥40。

應用領域：海洋石油、核電

汽車用高端熱作模具鋼

性能：磷含量≤0.010%，硫含量≤0.003%，A、C 類夾雜物≤0.5 級，B、D 類夾雜物細系≤1.5 級，粗系≤1.0 級，鋼材橫向心部 V 型缺口沖擊功≥13.6J，橫向和縱向比≥0.85，球化組織 AS1~AS4，帶狀組織級別 SB 級。

應用領域：汽車

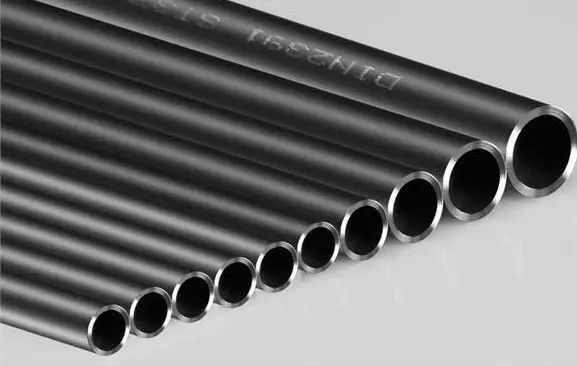

高精度高溫合金管材

性能：氧含量≤15ppm，硫含量≤50ppm，磷含量≤50ppm，材料疏松和偏析＜0.5 級，屈服強度≥310MPa，抗拉強度≥690MPa，外徑公差±0.1mm，壁厚公差（+10%，-5%）。

應用領域：航空

大尺寸鈦合金鑄件

性能：輪廓尺寸長和寬＞2500mm，最大單重＞1200kg，抗拉強度＞895MPa，屈服強度＞825MPa，延伸率＞6%，布氏硬度＞365。

應用領域：船舶及海洋工程

寬幅鈦合金板

性能：牌號 TC4，中厚板規格（4.75~150）×（＜3000）×（＜3000）mm^3 ，薄板規格（0.5~4.75）×（＜1800）×（＜3000）mm^3 ，抗拉強度＞895MPa，屈服強度＞830MPa，延伸率＞8%。

應用領域：航空、海洋工程

油井管用高強高韌鈦合金

性能：包括 110ksi 強度級的鈦合金管材，使用壽命＞15 年。

應用領域：石油天然氣

大卷重寬幅純鈦帶卷

性能：寬度≥1000mm，單卷重＞3t，牌號 Gr.1 力學性能：抗拉強度≥240MPa，屈服強度 138~310MPa，延伸率≥24%；牌號 Gr.2 力學性能：抗拉強度≥345MPa，屈服強度 275~450MPa，延伸率≥20%。

應用領域：海洋工程、海水淡化、核電

超薄壁鈦及鈦合金焊管

性能：符合 GB/T3625 要求，典型壁厚規格 0.5mm 和 0.8mm。

應用領域：海水淡化

高溫鈦合金

性能：室溫性能：抗拉強度≥1100MPa，屈服強度≥950MPa，延伸率≥8%，彈性模量≥110GPa，沖擊韌性≥10J/cm 2 ；高溫 650℃性能：抗拉強度≥650MPa，屈服強度≥580MPa，延伸率≥12%，面縮率≥25%，彈性模量≥90GPa。

應用領域：高端裝備

高性能稀土發光材料

性能：高端顯示用新型發光材料：滿足顯示色域超過 95%NTSC 應用需求，滿足 600mA/mm 2 高密度能量激發應用需要，在 120℃較鋁酸鹽熒光粉亮度衰減率下降 50%。生物農業照明發光材料：滿足 360~460nm LED 芯片激發，發光波長在 400~800nm，發光強度滿足水果生長和植物生長所需光生理作用需要。

應用領域：新型顯示、生物農業照明1

高性能釹鐵硼永磁體

性能：晶界擴散 Dy/Tb 等系列、52SH 檔產品，綜合重稀土含量（1Tb=2Dy）＜1wt%；45UH 檔產品，綜合重稀土含量＜4wt%；44EH檔產品，綜合重稀土含量＜8.5wt%；BH+Hcj＞75，產品性能達到國際先進水平；高性能輻射和多極磁環磁性能：剩磁 Br≥13.7kGs，內稟矯頑力 Hcj≥12kOe，最大磁能積（BH）max≥45MGOe，高矯頑力輻射和多極磁環磁性能：剩磁 Br≥12kGs，內稟矯頑力 Hcj≥25kOe，最大磁能積（BH）max≥35MGOe；多極各向異性磁環：內徑外徑比：0.1~0.9，峰值＞6000Gs；高低溫退磁：-20℃保溫 1 小時然后升至 180℃保溫 1 小時，10 次循環，產品磁性能不可逆損失＜5%；磁環最大高度＞50mm；極點磁密不均勻度≤3％；耐蝕性：HAST 實驗，在溫度 130℃，壓力 0.26MPa，濕度 95%，240h 失重<1mg/cm^2 。

應用領域：新能源汽車、高鐵、機器人、消費電子

新型鈰磁體

性能：鈰含量占稀土總量≥30%，（BH）max（MGOe）+Hcj（kOe）≥50，鈰替代量≥50%時，（BH）max≥24MGOe，矯頑力≥10kOe

應用領域：家用電器

工業煙氣稀土基及SCR 稀土無釩脫硝催化劑

性能：橫向抗壓強度≥0.55MPa，縱向抗壓強度≥1.5MPa，稀土含量＞5%，脫硝率≥92%，煙氣溫度適應范圍 310~450℃，使用壽命＞3 年。

應用領域：化工、冶金、環保

AB 型稀土儲氫合金

性能：AB5型稀土儲氫合金常溫下可逆容量＞1.5wt%，Mg 基含稀土合金最大儲氫量＞6wt%，壽命＞2500次；A2B7型儲氫合金初始容量＞390mAh/g，循環 100 次容量保持率為 90%以上、溫區寬度-20~50℃。

應用領域：新能源

超高純稀土材料及制品

性能：超高純稀土金屬材料：以60種以上主要雜質計算，絕對純度>99.99%，氣體雜質總量＜100ppm；超高純稀土金屬深加工產品：型材最大方向尺寸可達 300mm；絕對純度＞99.95%，型材晶粒平均尺寸＜200μm。

應用領域：電子信息領域

高性能鈰鋯儲氧材料

性能：產品比表面＞80m^2/g，儲氧量＞500μmolO2/g，且具有較高的高溫熱穩定性能，1000℃、10 小時高溫老化后比表面＞40m 2 /g，儲氧量＞350μmolO2/g，產品一致性要求偏差<2%。鈰鋯產品整體性能滿足國Ⅴ、國Ⅵ標準汽車尾氣凈化催化劑的使用要求。

應用領域：汽車

稀土化合物

性能：高純稀土化合物：絕對純度>99.995%，相對純度＞99.999%；超高純稀土氧化物：稀土純度＞99.9995%，CaO＜2ppm，Fe2O3＜1ppm，SiO2＜2ppm；超高純稀土鹵化物純度≥99.99%，水、氧含量＜50ppm；高純稀土氟化物鍍膜材料：絕對純度>99.99%，相對純度>99.995%，氧含量<100ppm；高純氧化鈧：絕對純度＞99.99%，粒度 D50=0.6~1.4μm；超細粉體稀土氧化物：相對純度＞99.99%，粒徑 D50=30~100nm，分散度（D90~D10）/（2D50）=0.5~1

應用領域：功能晶體、集成電路、紅外探測、燃料電池、陶瓷電容器

特種稀土合金

性能：稀土鎂合金，純度＞99.95%，延伸率≥15%，屈服強度≥250MPa，抗拉強度≥280MPa。

應用領域：航天、電子通訊、交通運輸

高端稀土功能晶體

性能：稀土閃爍晶體：Ce:LYSO 晶體尺寸Φ80×200mm^3 ，衰減時間≤42ns，光輸出≥28photons/kev；稀土摻雜光纖激光器：平均輸出功率＞150W，中心波長 1.92~1.99μm，光譜帶寬＜3nm，光束質量 M2≤1.5，功率穩定性±2%。

應用領域：醫療器械、地質勘探

稀土拋光材料

性能：高檔稀土拋光液，粉體 CeO2含量≥99.9%，晶粒尺寸≤30nm，形貌接近球形，拋光液粒度 D50=50~300nm，Dmax＜500nm，有害雜質離子濃度＜40ppm，硅晶片拋光速度≥100nm/min，表面粗糙度 Ra≤1nm，高性能玻璃基片拋光速度≥25nm/min，表面粗糙度 Ra≤0.5nm。

應用領域：電子信息
