裂紋有各種各樣的形式，但就具體問題進行分析，首先要找到裂紋源，然后根據(jù)裂紋源，及裂紋形狀進行具體分析，比如穿晶裂紋、疲勞裂紋、匯流裂紋、晶界裂紋、熱疲勞裂紋、淬火裂紋、龜裂等等。根據(jù)不同的角度對裂紋進行分類，如下：
1，根據(jù)斷裂前的變形程度：塑性和脆性裂紋。純塑性和純脆性裂紋較少見，通常是二者混合的裂紋。
韌性斷裂的特征如下：
斷口有酒杯狀韌窩；
斷口外貌呈杯錐狀，錐底垂直于主應力，錐面平行于最大切應力，與主應力呈45度。
斷口表面呈纖維狀，顏色灰暗。
脆性斷裂的特征如下：
斷口與正應力垂直；
斷口平齊光亮；
斷口有人字紋或放射性花樣；
人字花紋是脆性斷裂的顯著宏觀特征。

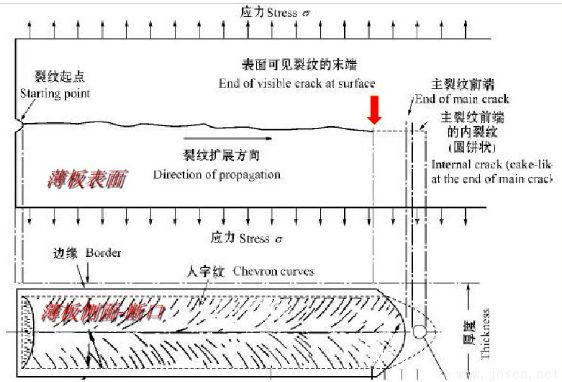

人字裂紋的形成過程如下：
試樣在外力作用下，首先在薄弱環(huán)節(jié)產生塑性變形，形成微裂紋，然后擴展成為半月形的，小范圍的纖維區(qū)。
當裂紋達到臨界尺寸時，便迅速的失穩(wěn)擴展，首先在裂紋前端不遠處產生三向應力區(qū)，并在該區(qū)內生核，繼而拓展成為橢圓餅狀的內裂紋，在外力作用下，該內裂紋迅速長大，并與前端裂紋交截，裂紋向前推進。
繼而形成新的裂紋前端，新的三向應力區(qū)，新的內裂紋；這些依次在不同時間內裂紋長大，合并并不斷形成新的內裂紋，并不斷向前擴展，形成拋物線狀裂紋前端。

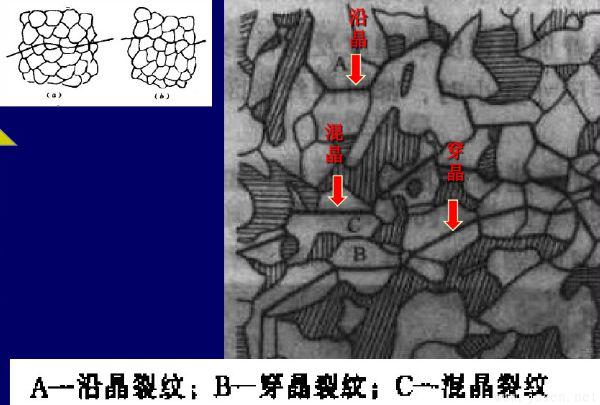

2，按照裂紋擴展路徑分類：沿晶，穿晶和混晶。
3，按照裂紋機制分類：解理斷裂和剪切斷裂；通常解理斷裂是脆性斷裂，但也有較大塑性變形；
4，按照受力類型分類：靜載斷裂（拉伸斷裂，扭轉斷裂），沖擊斷裂和疲勞斷裂。
5，按照介質環(huán)境分類：低溫冷脆斷裂，靜載延滯斷裂，應力腐蝕斷裂，氫脆斷裂等。
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創(chuàng)，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
