一起學(xué)習(xí)12條熱處理工藝的操作方法和意圖及運(yùn)用關(guān)鍵

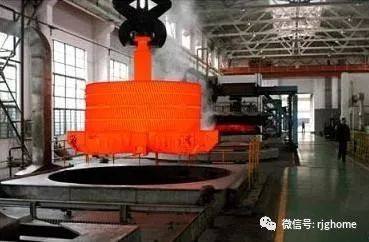

退火操作方法：將鋼件加熱到Ac3+30~50度或Ac1+30~50度或Ac1以下的溫度（能夠查閱有關(guān)材料）后，通常隨爐溫緩慢冷卻。
退火意圖：
下降硬度，進(jìn)步塑性，改進(jìn)切削加工與壓力加工功能；
細(xì)化晶粒，改進(jìn)力學(xué)功能，為下一步工序做準(zhǔn)備；
消除冷、熱加工所發(fā)生的內(nèi)應(yīng)力。
退火運(yùn)用關(guān)鍵：（1）適用于合金結(jié)構(gòu)鋼、碳素結(jié)構(gòu)鋼、合金結(jié)構(gòu)鋼、高速鋼的鍛件、焊接件以及供給狀況不合格的原材料；（2）通常在毛坯狀況進(jìn)行退火 。
正火操作方法：將鋼件加熱到Ac3或Accm 以上30~50度，保溫后以稍大于退火的冷卻速度冷卻。
正火意圖：
下降硬度，進(jìn)步塑性，改進(jìn)切削加工與壓力加工功能；
細(xì)化晶粒，改進(jìn)力學(xué)功能，為下一步工序做準(zhǔn)備；
消除冷、熱加工所發(fā)生的內(nèi)應(yīng)力。
正火運(yùn)用關(guān)鍵：正火通常作為鍛件、焊接件以及滲碳零件的預(yù)先熱處理工序。關(guān)于功能需求不高的低碳的和中碳的碳素結(jié)構(gòu)鋼及低合金鋼件，也可作為最終熱處理。關(guān)于通常中、高合金鋼，空冷可致使徹底或部分淬火，因而不能作為最終熱處理工序。

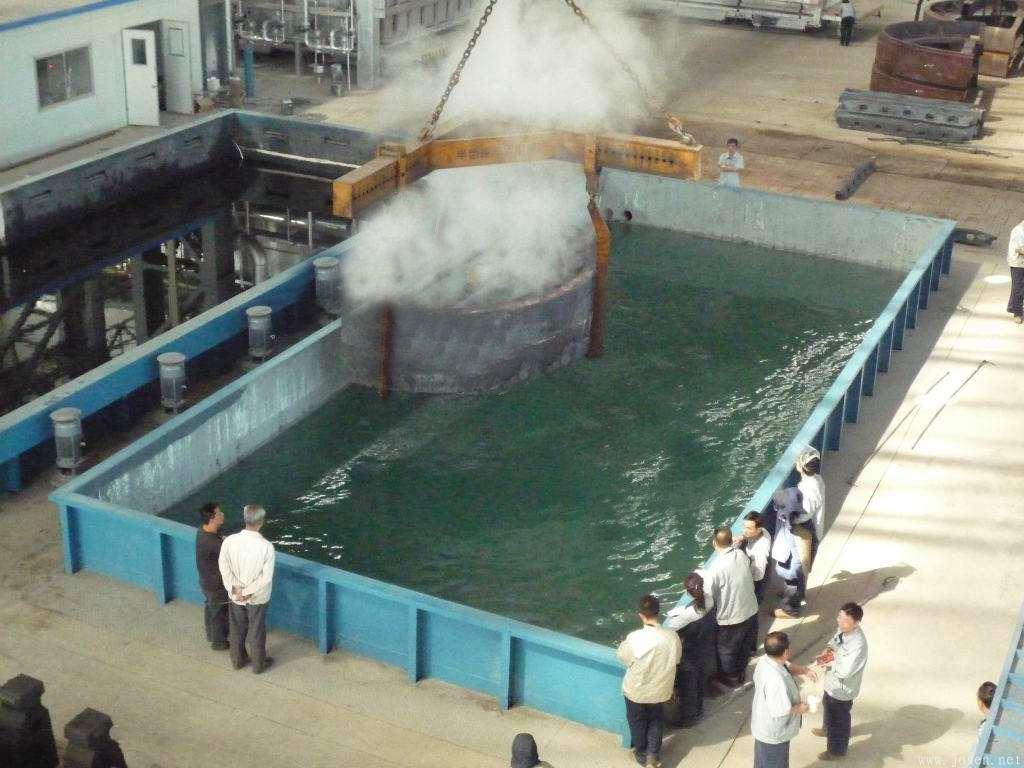

淬火操作方法：將鋼件加熱到相變溫度Ac3或Ac1以上，保溫一段時刻，然后在水、硝鹽、油、或空氣中疾速冷卻。
淬火意圖：淬火通常是為了得到高硬度的馬氏體安排，有時對某些高合金鋼（如不銹鋼、耐磨鋼）淬火時，則是為了得到單一均勻的奧氏體安排，以進(jìn)步耐磨性和耐蝕性。
淬火運(yùn)用關(guān)鍵：（1）通常用于含碳量大于百分之零點(diǎn)三的碳鋼和合金鋼；（2）淬火能充分發(fā)揮鋼的強(qiáng)度和耐磨性潛力，但一起會構(gòu)成很大的內(nèi)應(yīng)力，下降鋼的塑性和沖擊韌度，故要進(jìn)行回火以得到較好的歸納力學(xué)功能。
回火操作方法：將淬火后的鋼件從頭加熱到Ac1以下某一溫度，經(jīng)保溫后，于空氣或油、熱水、水中冷卻。
回火意圖：
下降或消除淬火后的內(nèi)應(yīng)力，削減工件的變形和開裂；
調(diào)整硬度，進(jìn)步塑性和耐性，取得作業(yè)所需求的力學(xué)功能；
安穩(wěn)工件尺度。
回火運(yùn)用關(guān)鍵：
堅持鋼在淬火后的高硬度和耐磨性時用低溫回火；
在堅持必定韌度的條件下進(jìn)步鋼的彈性和屈從強(qiáng)度時用中溫回火；
以堅持高的沖擊韌度和塑性為主，又有滿足的強(qiáng)度時用高溫回火；
通常鋼盡量防止在230~280度、不銹鋼在400~450度之間回火，因?yàn)檫@時會發(fā)生一次回火脆性。
調(diào)質(zhì)操作方法：淬火后高溫回火稱調(diào)質(zhì)，將鋼件加熱到比淬火時高10~20度的溫度，保溫后進(jìn)行淬火，然后在400~720度的溫度下進(jìn)行回火。
調(diào)質(zhì)意圖：
改進(jìn)切削加工功能，進(jìn)步加工外表光潔程度；
減小淬火時的變形和開裂；
取得杰出的歸納力學(xué)功能。
調(diào)質(zhì)運(yùn)用關(guān)鍵：（1）適用于淬透性較高的合金結(jié)構(gòu)鋼、合金結(jié)構(gòu)鋼和高速鋼；（2）不只能夠作為各種較為重要零件的最終熱處理，并且還能夠作為某些嚴(yán)密零件，如絲杠等的預(yù)先熱處理，以減小變形。
時效操作方法：將鋼件加熱到80~200度，保溫5~20小時或更長時刻，然后隨爐取出在空氣中冷卻。
時效意圖：
安穩(wěn)鋼件淬火后的安排，減小寄存或運(yùn)用時間的變形；
減輕淬火以及磨削加工后的內(nèi)應(yīng)力，安穩(wěn)形狀和尺度。
時效運(yùn)用關(guān)鍵：（1）適用于經(jīng)淬火后的各鋼種；（2）常用于需求形狀不再發(fā)生變化的嚴(yán)密工件，如嚴(yán)密絲杠、丈量東西、床身機(jī)箱等。
冷處理操作方法：將淬火后的鋼件，在低溫介質(zhì)（如干冰、液氮）中冷卻到－60～－80度或更低，溫度均勻共同后取出均溫到室溫。
冷處理意圖：
使淬火鋼件內(nèi)的剩余奧氏體悉數(shù)或大部轉(zhuǎn)換為馬氏體，然后進(jìn)步鋼件的硬度、強(qiáng)度、耐磨性和疲勞極限；
安穩(wěn)鋼的安排 ，以安穩(wěn)鋼件的形狀和尺度。
冷處理運(yùn)用關(guān)鍵：（1）鋼件淬火后應(yīng)當(dāng)即進(jìn)行冷處理，然后再經(jīng)低溫回火，以消除低溫冷卻時的內(nèi)應(yīng)力；（2）冷處理首要適用于合金鋼制的嚴(yán)密刀具、量具和嚴(yán)密零件。
相關(guān)文章：1. 什么是什么是深冷處理及其工藝機(jī)理 2. 鋼材金屬材料深冷處理技術(shù)研究進(jìn)展
操作方法：用氧－乙炔混合氣體焚燒的火焰，噴射到鋼件外表上，急速加熱，當(dāng)?shù)竭_(dá)淬火溫度后當(dāng)即噴水冷卻。
意圖：進(jìn)步鋼件外表硬度、耐磨性及疲勞強(qiáng)度，心部仍堅持耐性狀況。
運(yùn)用關(guān)鍵：（1）多用于中碳鋼制件，通常淬透層深度為2～6mm；（2）適用于單件或小批量出產(chǎn)的大型工件和需求部分淬火的工件。
操作方法：將鋼件放入感應(yīng)器中，使鋼件表層發(fā)生感應(yīng)電流，在極短的時刻內(nèi)加熱到淬火溫度，然后噴水冷卻。
意圖：進(jìn)步鋼件外表硬度、耐磨性及疲勞強(qiáng)度，心部保持塑性狀況。
運(yùn)用關(guān)鍵：（1）多用于中碳鋼和中堂合金布局鋼制件；（2）因?yàn)槠つw效應(yīng)，高頻感應(yīng)淬火淬透層通常為1～2mm，中頻淬火通常為3～5mm，高頻淬火通常大于10mm。
操作方法：將鋼件放入滲碳介質(zhì)中，加熱至900～950度并保溫，使鋼件便面取得必定濃度和深度的滲碳層。
意圖：進(jìn)步鋼件外表硬度、耐磨性及疲勞強(qiáng)度，心部依然堅持耐性狀況。
運(yùn)用關(guān)鍵：（1）用于含碳量為0．15％～0．25％的低碳鋼和低合金鋼制件，通常滲碳層深度為0．5～2．5mm；（2）滲碳后有必要進(jìn)行淬火，使外表得到馬氏體，才干完成滲碳的意圖。
操作方法：利用在500～600度時氨氣分化出來的活性氮原子，使鋼件外表被氮飽滿，構(gòu)成氮化層。
意圖：進(jìn)步鋼件外表的硬度、耐磨性、疲勞強(qiáng)度以及抗蝕才能。
運(yùn)用關(guān)鍵：多用于富含鋁、鉻、鉬等合金元素的中碳合金布局鋼，以及碳鋼和鑄鐵，通常氮化層深度為0．025～0．8mm。
操作方法：向鋼件外表一起滲碳和滲氮。
意圖：進(jìn)步鋼件外表的硬度、耐磨性、疲勞強(qiáng)度以及抗蝕才能。
運(yùn)用關(guān)鍵：（1）多用于低碳鋼、低合金結(jié)構(gòu)鋼以及東鋼制件，通常氮化層深0．02～3mm；（2）氮化后還要淬火和低溫回火。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/ReChuLiYiTu.html
|
