国产精品嫩草影院久久久 I 国产在线天堂 I 狠狠躁日日躁夜夜躁影院 I 99热这里只有精品在线 I 黑人巨大精品 I 青青草原在线免费观看视频 I sss在线观看 I 91免费视频网址 I 日日人人 I 欧美激情xxx I 男人天堂a在线 I 男人天堂999 I 无码精品一区二区三区AV I 成人看片黄a免费看视频 I 你懂的网站在线 I 香港一级纯黄大片 I 性欧美zoo I jizzz老师 I 欧美色偷偷 I 亚洲国产综合一区 I 性色浪潮 I 色爱情人网站 I 欧美亚洲成人免费 I 四虎中文 I 欧美日韩综合另类 I 精品国产理论 I 一个色精品 I 五月天视频一区 I 麻豆午夜电影在线观看 I 男人把女人桶到爽免费应用 I 午夜神马久久 I 免费无码又爽又刺激高潮软件 I 狠狠色成人一区二区三区 I 综合久久888 I 日本黄色片日本黄色片 I 一本岛在线观看 I julia中文字幕影音先锋 I 91噜噜 I 性视频日韩

 當鋼的硬度在500HB以下時，其抗拉強度與硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述關系式也并非在什么場合都成立，從熱處理方面說，回火溫度低時，kg/m㎡與HRC時的相關關系便可能被破壞，鋼的回火溫度，硬度和抗拉強度的關系如圖所示。

     由此圖可見硬度隨回火溫度的升高而下降，但在淬火狀態以及300℃以下低溫回火時，硬度與抗拉強度的關系難以成立。當回火溫度在300℃左右時，kg/m㎡與HRC具有相關關系，即硬度高，抗拉強度就高；硬度低，抗拉強度就低。在低溫回火狀態欲求出kg/m㎡值是很困難的，因為此時抗拉強度值分布很離散。

      由于低溫回火件的kg/m㎡不穩定而不能確定，故在日本工業標準（JIS）中也是通試驗來測定400℃以上溫度回火件的拉伸特性（也有300℃回火工件）。換言之是只對調質件（淬火+400℃回火）進行拉伸試驗。在工業上只是在要求抗旋轉彎曲疲勞和抗磨損時才使用低溫回火件。高頻淬火和滲碳淬火即為此適用例。受拉應力的零件不采用低溫回火。不過在低碳鋼中，但淬火M能發生自回火(故Ms點高)時，亦有在淬火狀態下使用者。低碳鋼的板條馬氏體組織結構自回火，正可在工業上應用，但此時必須考慮淬透性和質量效應（必要時應添加B、Cr、Mn等金屬元素）。

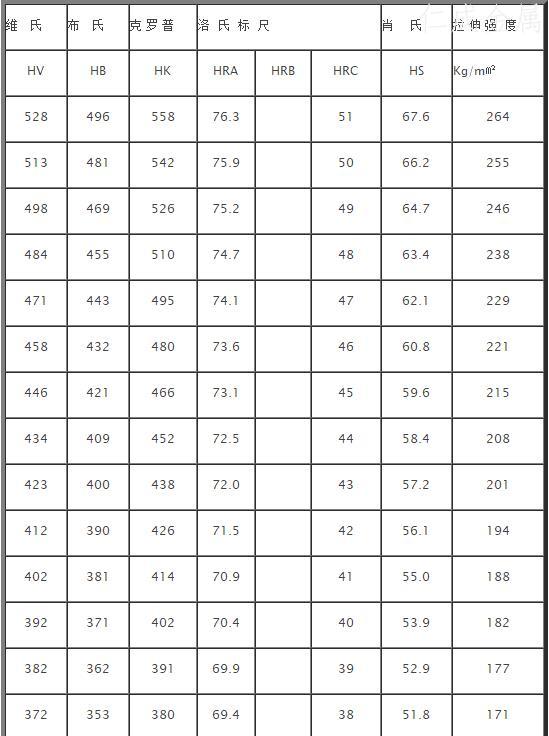

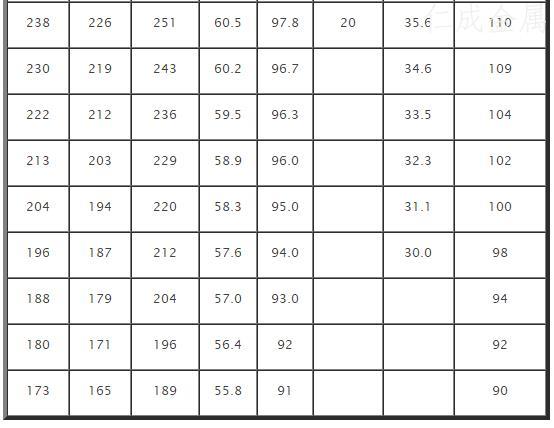

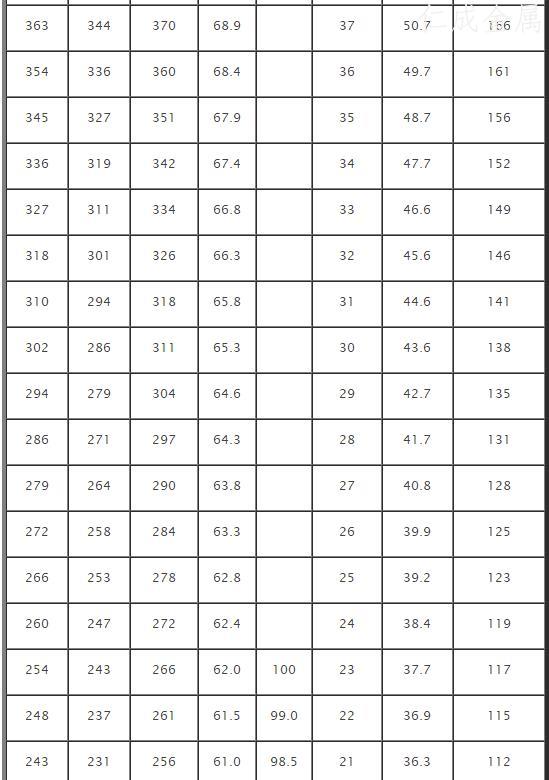

硬度與抗拉強度對照表（僅供參考）：

	? 請關注 微信公眾號: steeltuber.  轉載請保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/Relationship-between-hardness-and-tensile-strength-of-steel-pipe.html
