在精密鋼管的生產過程和檢驗過程中經常使用到百分表，有些精度要求高的甚至要用到千分表，為了讓大家對這兩種表的使用有更深入的了解，今天特整理資料如下，希望對百分表和千分表的使用方法有不明白的地方的人有所幫助。
由于千分表的讀數精度比百分表高，所以百分表適用于尺寸精度為IT6～IT8級零件的校正和檢驗；千分表則適用于尺寸精度為IT5～IT7級零件的校正和檢驗。百分表和千分表按其制造精度，可分為0級、1級、2級三種，0級精度較高。使用時，應按照零件的形狀和精度要求，選用合適的百分表或千分表的精度等級和測量范圍。
使用百分表和千分表時，必須注意以下幾點；
1、使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有任何軋卡現象，且每次放松后，指針能回復到原來的刻度位置。
2、使用百分表或千分表時，必須把它固定在可靠的夾持架上（如固定在萬能表架或磁性表座上，圖1所示），夾持架要安放平穩，免使測量結果不準確或摔壞百分表。
用夾持百分表的套筒來固定百分表時，夾緊力不要過大，以免因套筒變形而使測量桿活動不靈活。
圖1 安裝在專用夾持架上的百分表
3、用百分表或千分表測量零件時，測量桿必須垂直于被測量表面。圖2所示。即使測量桿的軸線與被測量尺寸的方向一致，否則將使測量桿活動不靈活或使測量結果不準確。

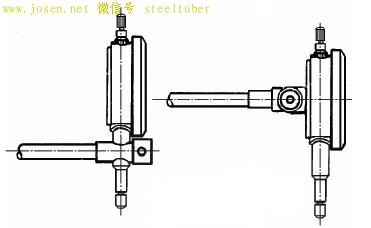

圖2 百分表安裝方法
4、測量時，不要使測量桿的行程超過它的測量范圍；不要使測量頭突然撞在零件上；不要使百分表和千分表受到劇烈的振動和撞擊，亦不要把零件強迫推入測量頭下，免得損壞百分表和千分表的機件而失去精度。因此，用百分表測量表面粗糙或有顯著凹凸不平的零件是錯誤的。
5、用百分表校正或測量零件時，如圖3所示。應當使測量桿有一定的初始測力。即在測量頭與零件表面接觸時，測量桿應有0.3～1mm的壓縮量（千分表可小一點，有0.1mm即可），使指針轉過半圈左右，然后轉動表圈，使表盤的零位刻線對準指針。輕輕地拉動手提測量桿的圓頭，拉起和放松幾次，檢查指針所指的零位有無改變。當指針的零位穩定后，再開始測量或校正零件的工作。如果是校正零件，此時開始改變零件的相對位置，讀出指針的偏擺值，就是零件安裝的偏差數值。

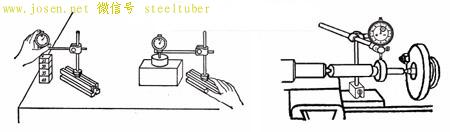

圖3 百分表尺寸校正與檢驗方法
6、檢查工件平整度或平行度時，如圖4所示。將工件放在平臺上，使測量頭與工件表面接觸，調整指針使擺動，然后把刻度盤零位對準指針，跟著慢慢地移動表座或工件，當指針順時針擺動時，說明了工件偏高，反時針擺動，則說明了工件偏低了。

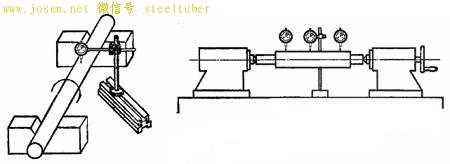

工件放在V形鐵上 工件放在專用檢架上
圖4 軸類零件圓度、圓柱度及跳動
當進行軸測的時候，就是以指針擺動最大數字為讀數(最高點)，測量孔的時候，就是以指針擺動最小數字（最低點）為讀數。
檢驗工件的偏心度時，如果偏心距較小，可按圖5所示方法測量偏心距，把被測軸裝在兩頂尖之間 ，使百分表的測量頭接觸在偏心部位上（最高點），用手轉動軸，百分表上指示出的最大數字和最小數字（最低點）之差的二分之一就等于偏心距的實際尺寸。偏心套的偏心距也可用上述方法來測量，但必須將偏心套裝在心軸上進行測量。

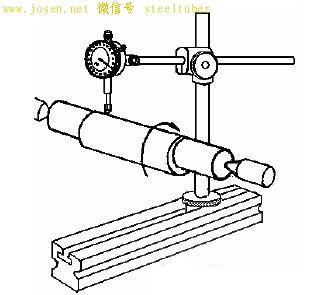

圖5 在兩頂尖上測量偏心距的方法

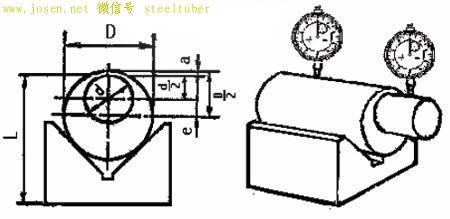

偏心距較大的工件，因受到百分表測量范圍的限制，就不能用上述方法測量。這時可用如圖6所示的間接測量偏心距的方法。測量時，把V形鐵放在平板上，并把工件放在V形鐵中，轉動偏心軸，用百分表測量出偏心軸的最高點，找出最高點后，工件固定不動。再用百分表水平移動，測出偏心軸外圓到基準外圓之間的距離a，然后用下式計算出偏心距e：
式中e——偏心距（mm）；D——基準軸外徑（mm）；d——偏心軸直徑（mm）；a——基準軸外圓到偏心軸外圓之間最小距離（mm）。
圖6 偏心距的間接測量方法
用上述方法，必須把基準軸直徑和偏心軸直徑用百分尺測量出正確的實際尺寸，否則計算時會產生誤差。

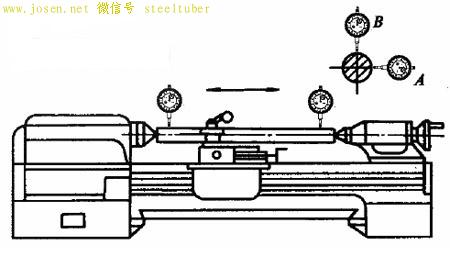

7、檢驗車床主軸軸線對刀架移動平行度時，在主軸錐孔中插入一檢驗棒，把百分表固定在刀架上，使百分表測頭觸及檢驗棒表面，圖7所示。移動刀架，分別對側母線A 和上母線B 進行檢驗，記錄百分表讀數的最大差值。為消除檢驗棒軸線與旋轉軸線不重合對測量的影響，必須旋轉主軸180o，再同樣檢驗一次A、B的誤差分別計算，兩次測量結果的代數和之半就是主軸軸線對刀架移動的平行度誤差。要求水平面內的平行度允差只許向前偏，即檢驗棒前端偏向操作者；垂直平面內的平行度允差只許向上偏。
A 側母線位置 B 上母線位置
圖7 主軸軸線對刀架移動的平行度檢驗
8、檢驗刀架移動在水平面內直線度時，將百分表固定在刀架上，使其測頭頂在主軸和尾座頂尖間的檢驗棒側母線上(圖8位置A)，調整尾座，使百分表在檢驗棒兩端的讀數相等。然后移動刀架，在全行程上檢驗。百分表在全行程上讀數的最大代數差值，就是水平面內的直線度誤差。

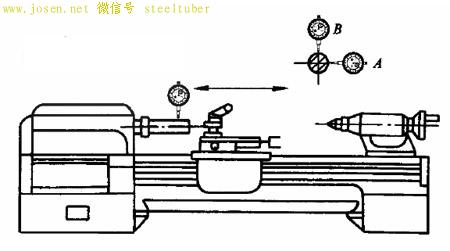

圖8 刀架移動在水平面內的直線度檢驗
9、在使用百分表和千分表的過程中，要嚴格防止水、油和灰塵滲入表內，測量桿上也不要加油，免得粘有灰塵的油污進入表內，影響表的靈活性。
10、百分表和千分表不使用時，應使測量桿處于自由狀態，免使表內的彈簧失效。如內徑百分表上的百分表，不使用時，應拆下來保存。
| |
