百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變?yōu)橹赣?jì)在刻度盤上的轉動,從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動,將測桿的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具。
測量范圍
百分表的結構較簡單,傳動機構是齒輪系,外廓尺寸小,重量輕,傳動機構惰性小,傳動比較大,可采用圓周刻度,并且有較大的測量范圍,不僅能作比較測量,也能作絕對測量。
主要用途
主要用于測量制件的尺寸和形狀、位置誤差等。分度值為0.01mm,測量范圍為0-3、0-5、0-10mm。
構造組成

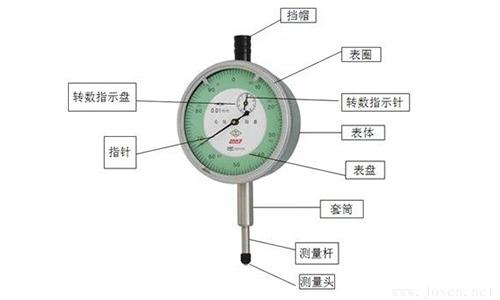

百分表的構造主要由3個部件組[1]成：表體部分、傳動系統、讀數裝置。
出口許可
百分表已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。
布局
千分表的布局較簡略，傳動組織是齒輪系，外廓尺度小，重量輕，傳動組織慵懶小，傳動比較大，可采用圓周刻度，并且有較大的丈量規模，不僅能作比較丈量，也能作肯定丈量。
千分表的作業原理，是將被測尺度導致的測桿細小直線移動，經過齒輪傳動擴大，變?yōu)橹赣?jì)在刻度盤上的轉變，然后讀出被測尺度的巨細。
千分表的布局主要由3個部件組成：表體有些、傳動系統、讀數設備。千分表已施行出口商品質量答應準則，未取得出口質量答應證的商品禁絕出口。
| |
|
