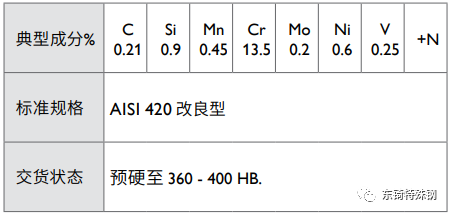

Mirrax 40 是一種經(jīng)過(guò)重熔冶煉的不銹鋼，預(yù)硬處理至40 HRC。
Mirrax 40采用電渣重熔（ESR）工藝冶煉，通過(guò)在煉鋼過(guò)程中加入這一工藝，可以確保得到硫含量低（0.003% 最高）、非金屬夾雜物含量低的純凈鋼材。正因?yàn)槿绱耍琈irrax 40可以拋光到極高的級(jí)別。

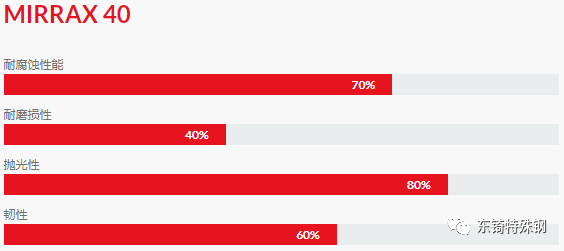

Mirrax 40 的主要優(yōu)點(diǎn)：
z 非常好的機(jī)加工性能
z 非常好的拋光性能
z 非常好的延展性及韌性
z 大尺寸模塊均勻的硬度分布
z 良好的抗凹陷性能
z 良好的耐蝕性能
綜合上述優(yōu)點(diǎn)，使得這一鋼種具有非常突出的使用性能。
優(yōu)良的耐腐蝕性使其在實(shí)際使用中具有如下優(yōu)勢(shì)：
z 低的模具維護(hù)成本
即使經(jīng)過(guò)相當(dāng)長(zhǎng)的服役時(shí)間，型腔表面仍可保持最初的狀態(tài)。在潮濕的環(huán)境中使用或存放不需要特別的處理。
z 低的生產(chǎn)成本
由于冷卻水道不易產(chǎn)生腐蝕（不同于傳統(tǒng)模具鋼材），熱傳導(dǎo)系數(shù)以及由此決定的冷卻效率在整個(gè)模具壽命期內(nèi)穩(wěn)定，所以模次循環(huán)周期恒定。
預(yù)硬處理帶來(lái)的優(yōu)點(diǎn)如下：
z 沒(méi)有熱處理相關(guān)的風(fēng)險(xiǎn)
z 沒(méi)有熱處理成本
z 節(jié)省時(shí)間（例如，不需等待熱處理）
z 低的刀具損耗（例如，沒(méi)有熱處理變形， 所以不需要精修）
z 便于修模
此外，高硬度和高韌性的結(jié)合，可使模具在具有良好抗凹陷性能的同時(shí)減少意外失效風(fēng)險(xiǎn)，使得模具使用更安全，模具壽命更長(zhǎng)。
Mirrax 40應(yīng)用
z 腐蝕性塑料和非腐蝕性塑料的注塑模
z 高拋光要求產(chǎn)品的塑膠模具（如電視及電腦外框）
z 腐蝕性塑料或高光亮透明件的吹塑模具 （如PET瓶）
z 擠塑模具
z 結(jié)構(gòu)部件

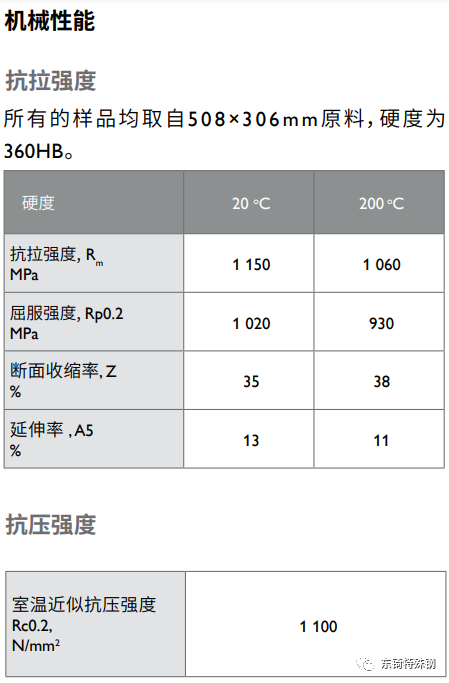

Mirrax 40 耐腐蝕性
采用Mirrax 40制造的模具可以有效地防止由于工
作環(huán)境或存放環(huán)境中的濕氣造成的生銹和一般生
產(chǎn)狀況下腐蝕性塑膠粒子帶來(lái)的腐蝕。
Mirrax 40 熱處理
建議Mirrax 40在供貨態(tài)使用，即預(yù)硬態(tài)360-400HB。如果需要更高硬度，可參照下述工藝進(jìn)行。
軟化退火
保護(hù)氣氛下加熱至780oC，熱透后以每小時(shí)10oC的冷卻速度冷至600oC,然后在空氣中冷卻。
去應(yīng)力
粗加工后，模具應(yīng)該熱透至550oC，保溫2小時(shí)，然后空冷。
淬火
注：建議在淬火前一定要進(jìn)行軟化退火。
預(yù)熱溫度：500 – 600 °C。
奧氏體化溫度：1000 – 1025 °C 但通常為 1020 °C。
應(yīng)將工件加熱至奧氏體化溫度并保持30分鐘。
淬火時(shí)必須保護(hù)，避免脫碳及氧化。
淬火介質(zhì)
z 真空爐中足夠的正壓氣體
z 高速氣體/循環(huán)氣流
為了得到最佳的熱處理性能，在可接受變形的前提下，冷卻速度應(yīng)該盡可能地快。當(dāng)模具冷卻至50-70oC℃時(shí)應(yīng)立即進(jìn)行回火。

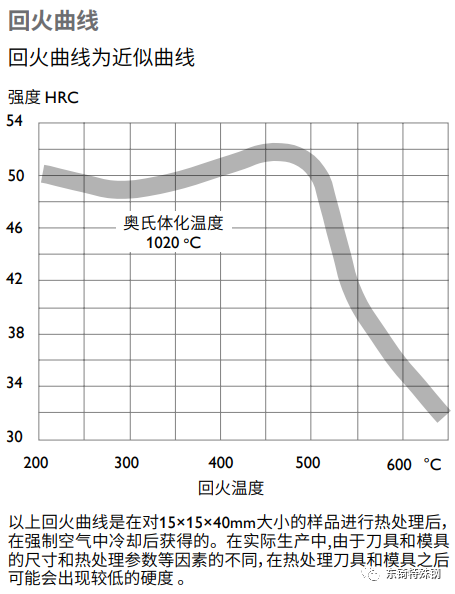

根據(jù)所需硬度，參照以下回火曲線圖來(lái)選擇相應(yīng)的回火溫度。回火至少進(jìn)行兩次，兩次回火之間必須冷卻至室溫。最低回火溫度不能低于250oC。回火保溫時(shí)間至少為2小時(shí)。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.yaqiao.net.cn/Steel-Knowledge/1604124113.html
|
