隨著 1780 產線生產鋼種規格的拓展，帶鋼寬度、厚度及鋼種的強度不斷提升，卷取在生產厚度10mm以上寬厚板時易出現卷層錯動缺陷，對軋線生產節奏帶來一定影響，且由于錯動卷規格多超過平整機組返修能力，卷形不良鋼卷無法返修，產生厚規格卷形廢次降。
1 厚規格卷形缺陷產生原因分析
結合1780產線生產實績以及對缺陷鋼卷形貌現場反查，厚規格卷形缺陷從發生位置大致可分為頭部卷層錯動、中尾部卷層錯動兩大類。
1) 頭部卷層錯動。
此類厚規格卷形缺陷 在生產時主要表現為帶鋼頭部出現爬墻情況， 其典型缺陷見圖 1。
2) 中尾部卷層錯動。
此類厚規格卷形缺陷從卷形實物上加以區分，主要分為兩類:

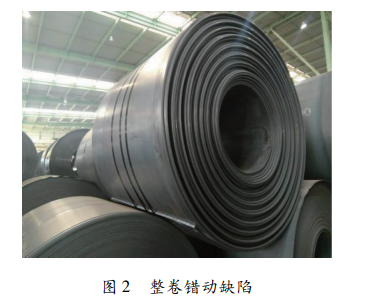

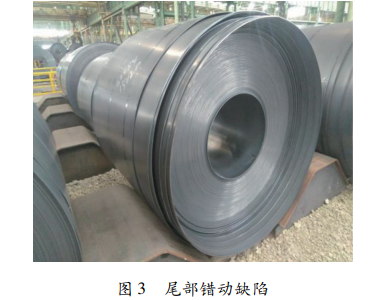

①缺陷卷整卷呈較為規律的鋸齒狀錯動，其典型缺陷見圖2; ②缺陷卷錯動主要集中在帶鋼尾部， 其典型缺陷見圖3。
2 原因分析
2．1 工藝參數設定
2．1．1 設定張力偏小
在對厚規格卷形鋸齒狀錯動缺陷進行反查時，發現此類鋼卷夾送輥實際壓力與輥縫存在 周期性波動，帶鋼張力曲線出現波動情況，同時此類厚規格帶鋼卷取溫度存在一定波動，當卷取張力設定偏小時，帶鋼在卷取過程中易出現兩側游動，導致卷形較差。
2．1．2 卷筒力矩到限
卷取力矩組成主要由以下力矩構成: 張力矩 ; 彎曲力矩; 加速力矩。其中張力距為影響卷取力矩主要因素，在生產寬厚板過程中，為保證卷形達到要求，卷取往往需要較大張力設定，其總張力設定越大，隨著卷徑增加卷筒電機在卷取過程中需提供的張力矩越大，最終導致電機出力達到最大值，其所需的卷取力矩超過電機能力，其典型鋼種規格見表 1，當實際力矩達到最大限幅值后，帶鋼尾部出現張力被動下降情況，使帶鋼尾部控制出現不穩定。
2．1．3 來料板形變化
反查帶鋼頭部卷層錯動，缺陷卷頭部在卷取機前輥道上偏移較大，通過反查卷取頭部中 心線偏移曲線達到最大值150 mm，且與精軋頭部中心線偏移具有一定對應性，由于此時張力尚未建立，僅靠側導板進行糾偏，且厚規格帶鋼頭部對側導板撞擊力較大，超過側導板糾偏能力，導致帶鋼頭部爬出側導板或在側導板內傾斜，同時側導板在二次短行程作用下加劇帶鋼頭部跑偏，造成頭部卷層錯動。
2． 2 設備相關影響因素
在對2018 年1至8月厚規格卷形封鎖進行統計后，發現其中2號卷取機封鎖卷數占比約為 72% ，1號卷取機封鎖卷數占比28% ，厚規格卷形呈現出2號卷取機封鎖占比偏高情 況，同時在實際生產跟蹤過程中，發現帶鋼在相同張力設定下，2號卷取機存在實際出力偏大現象，生產寬厚板時在大張力設定下，2號機夾送輥更易出現負力矩到限，出現夾送輥被動升速情況。
3 相關措施
1) 針對厚規格帶鋼張力設定偏小情況，對相應鋼種規格張力提高10%～15% ，以減少帶鋼在卷取過程中的游動，同時對低卷取溫度鋼種CT目標值進行適當提升。同時采用 1#、3# 助卷輥壓靠來減小夾送輥壓力波動，提高厚規格帶鋼在卷取過程中的穩定性。
2) 針對出現卷筒力矩到限情況，對相關鋼種規格側導板中尾部壓力提高5～10kN，增強側導板對帶鋼尾部的束縛和增加側導板提供的后張力，同時對兩臺卷取機夾送輥壓力進行適當降低，以減輕尾部板型變化對卷形帶來的影響。
3) 針對卷取機間差異，對 2#機總張力進行限幅，當#機總張力達到最大限幅值后不再增加，以改善夾送輥被動升速情況，避免因此帶來的張力的波動。
4) 為改善帶鋼頭部爬墻現象，對帶鋼頭部進入壓力環后一定時間內，側導板開度減小量 進行優化，當側導板設定開度達到一定值后即 跳出壓力環。同時為改善來料頭部板型，對帶鋼厚度H≥5．0mm以上規格，精軋楔形反饋WFB功能自動不調整，以減小帶鋼頭部偏移量。
4 取得效果
在結合產線生產及控制實際的基礎上，通過分析厚規格卷形缺陷產生原因，有針對性的 采取相關措施，2018 年1780產線厚規格卷形封鎖率呈逐步下降趨勢， 為下工序的生產創造了有利的條件，產生了良好的經濟效益現。
5 結 論
通過以上措施的實施使厚規格卷形得到一 定的改善，但隨著產線生產鋼種強度提升以及 產品規格的不斷拓展，大張力卷取時所需張力 無法滿足及兩臺卷取機間差異的根本原因仍未 找到，需要在后續生產中持續分析優化。
參考文獻
［1］ 李林． 熱軋高強度厚板帶鋼的卷取分析及改進． 北京: 冶金工業出版社，2005．
| |
|
