余熱利用的意義
鍛造行業是能源消耗大戶，而鍛件熱處理又是鍛件生產中能源消耗大戶，約占整個鍛件生產總能耗的30%～35%。充分利用鍛造余熱進行熱處理，在節能降耗、提升效率等方面有著顯而易見的優勢，既節約能源、縮短工藝流程，又保護環境。
鍛造后利用鍛件自身熱量直接進行熱處理，余熱熱處理一般有以下3種方式。
1、鍛后進行余熱均溫熱處理。鍛件成形后直接送入熱處理爐，仍按常規的熱處理工藝進行，均溫后鍛件不同部位溫度一致，可縮短保溫時間，這種方法稱為余熱均溫熱處理。對于形狀復雜，特別是截面變化大的鍛件采用該工藝可以確保鍛件質量穩定。
2、鍛后直接余熱熱處理。鍛件成形后利用鍛造余熱直接進行熱處理，把鍛造和熱處理緊密結合在一起，節省了普通熱處理需要重新加熱造成的大量能耗浪費。
3、鍛后利用部分余熱進行熱處理。鍛件成形后將鍛件冷卻到600～650℃左右，然后將鍛件再加熱到所需要的溫度進行熱處理。此方法可以細化到晶粒，又節約了把鍛件從室溫加熱到600～650℃的能耗，一般適用于對晶粒度要求高的鍛件。

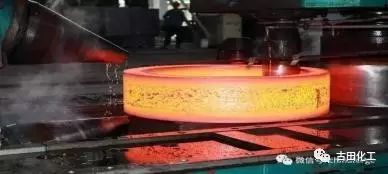

鍛造余熱淬火是鍛件成形后，當其溫度高于Ar3或Ar3～Ar1之間的某一溫度時，淬入適當的淬火介質中，獲得馬氏體或貝氏體組織的工藝方法。
鍛件經鍛造余熱淬火和回火處理后，不僅可以獲得較好的綜合機械性能，而且可以節省能源，簡化工藝流程、縮短生產周期，減少人員和節省淬火加熱爐的投資費用。鍛件經鍛造余熱淬火并高溫回火后，其強度與硬度一般均高于普通調質，而塑性與韌性比普通調質稍低(兩者回火溫度相同時)。若鍛造余熱淬火后，采用較高回火溫度(一般比普通調質的回火溫度高出40～80℃)后，其塑性和韌性與普通淬火相當或稍高。鍛件經鍛造余熱淬火后，在保持塑性和韌性的前提下明顯地提高了強度和硬度，另外由于其晶粒較普通淬火粗大，可改善材料的切削加工性能。
應用實例：（微型車曲軸利用余熱淬火）
某微型車曲軸鍛件材料為40CrH(GB/T5216-2004)，該鍛件熱處理技術要求，鍛件經過調質處理后，金相組織在1～4級之間，硬度為241～285HBW。普通調質工藝為鍛件成形后空冷至室溫，然后加熱至850℃，保溫一定時間后在濃度為10%的PAG淬火劑中淬火，然后進行回火，在連續式調質線進行調質處理。
鍛造余熱淬火工藝為鍛件成形后在淬火油中淬火，淬火后的鍛件在連續式回火爐中集中進行回火。經檢驗，采用鍛造余熱淬火工藝生產，各種性能指標滿足客戶要求。采用余熱淬火工藝生產，省去了普通調質的淬火加熱工序，可節約淬火加熱用電259kWh/t，同時簡化了工藝，縮短了生產周期。
-END-
相關文章:
