什么是鋼板不平度？如何測量？
在板材交易中，經常會遇到不平度相關的質量問題，因為其標準復雜、檢測要求比較特殊，很多人可能不太了解。
1、什么是不平度？

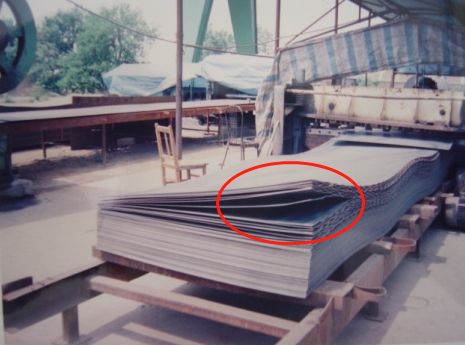

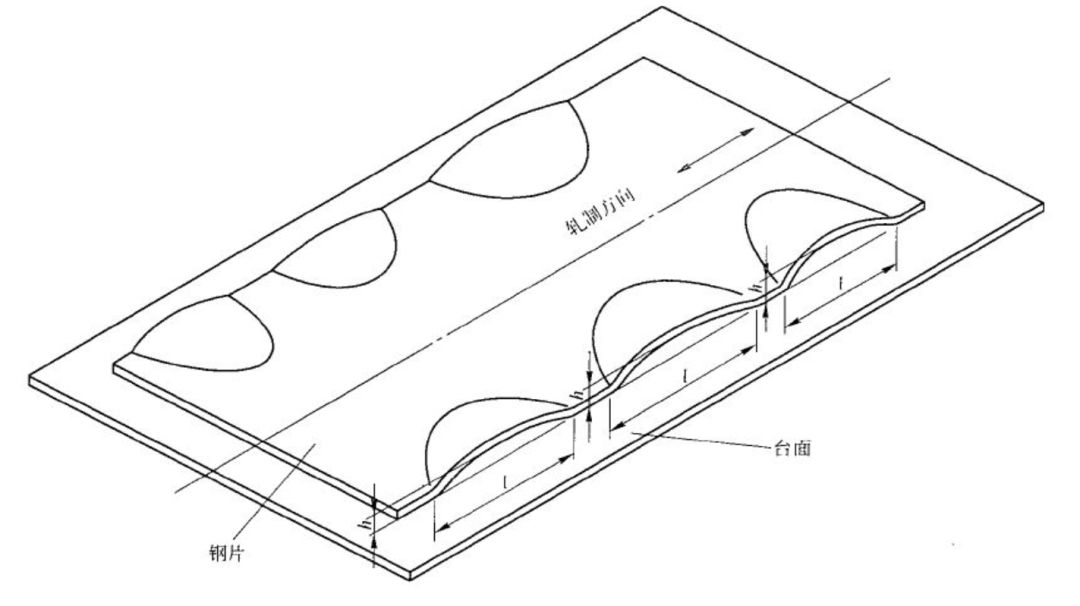

不平度：鋼板的不平度是指將鋼板自由地放置在平臺上測得的鋼板下表面和平臺間的最大距離，它包含中浪、邊浪、翹曲三種類型。
翹曲
2、如何檢測不平度？

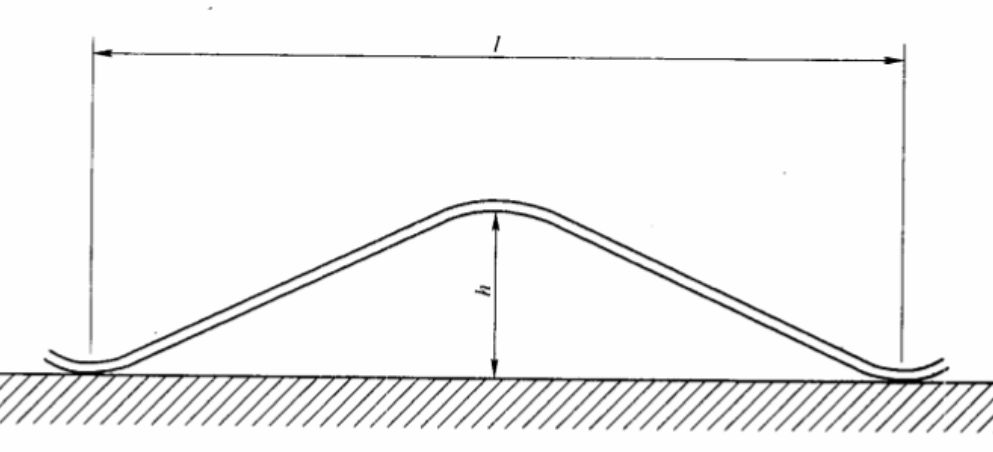

按不平度的解釋看，測量不平度的最標準方法是：試樣應放在表面足夠大的平臺上，試樣不得伸出平臺外。然后提起試樣的一端并放下，用準確度為毫米的標準量具測量最大波高與波長（L），如下圖
然而，在現場很多情況下我們無法找到一個適合的平臺面來放置試樣，這種情況下需要換一種行業內認可，只是沒有在標準中注明的方法來做初判。

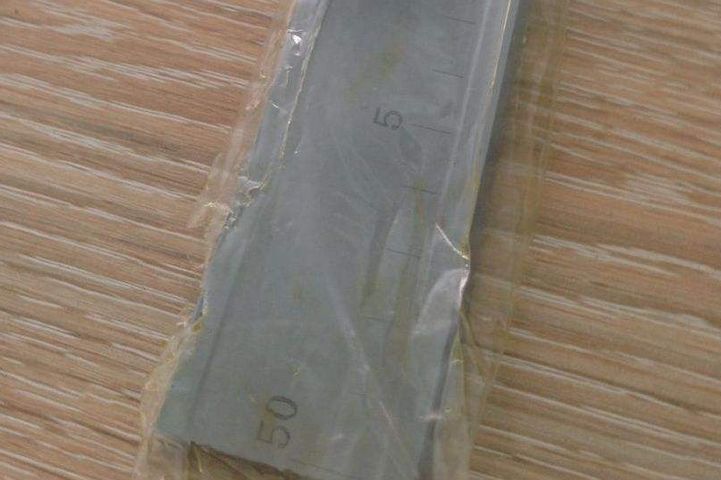

方法是用一把平直度高，不會因自重產生彎曲變形的直尺放在兩個波浪的波峰上測量鋼板上表面至與鋼板接觸的直尺表面距離h，這個鋼直尺也用來測量波長L，這種直尺如下圖：

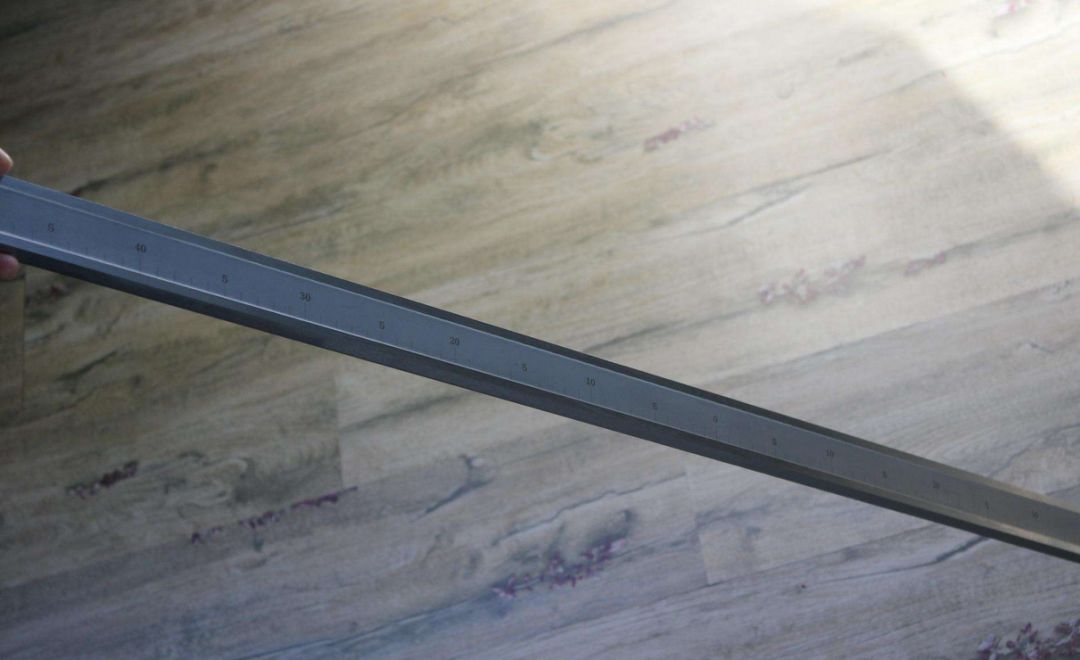

一般在廠里稱為U型尺，也有其他行業稱為焊工直尺，這種直尺是專業測量工具，厚度在5mm左右，長度1米以上，是耐磨工具鋼材質，而它的重量大，只能用于測量厚度較大、強度高的鋼板。測量某些薄板我們可以用自重輕的塑鋼直尺來做初判。

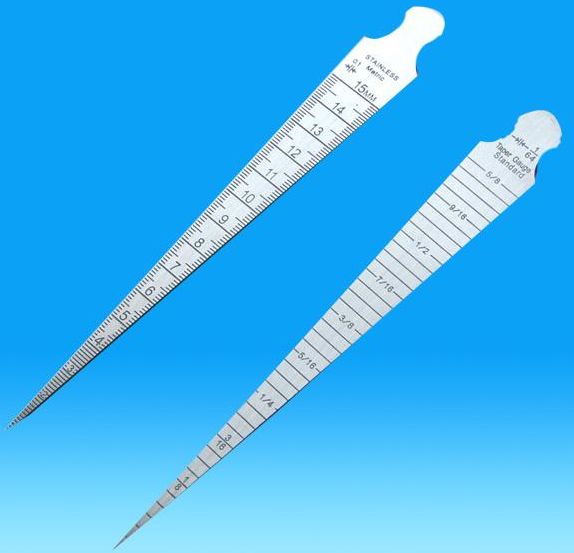

另外還用到一個比較專業的測量工具——錐形尺，來測量直尺表面與鋼上表面之間的距離h，因其他原因不能使用錐形尺也可以使用其他量具。
由于條件有限，小編身邊沒有試樣、U形尺、錐形尺，只能用其他事物來做一個簡易測量示范。
3、不平度的標準要求
不平度因為不同產品和不同的執行標準，有不同的要求，以Q/BQB 401-2018標準要求為例：
鋼板的不平度是指將鋼板自由地放置在平臺上測得的鋼板下表面和平臺間的最大距離。
不平度的規定僅適用于鋼板。如鋼板未經平整，僅適用普通不平度精度。
鋼板的不平度應符合表10的規定值。

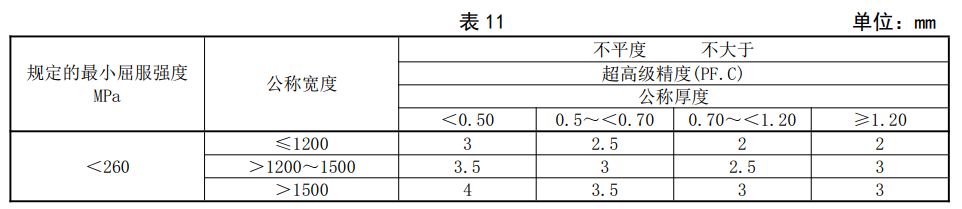

對規定最小屈服強度小于260MPa 的鋼板，如用戶對不平度精度有特殊要求，也可按表11給出的超高級精度訂貨。
如用戶對卷狀交貨產生的L翹有特殊要求，可另行商定。
長度不大于 2000mm 的鋼板，鋼板的長度即不平度的測量長度。
長度大于 2000mm 的鋼板，可任意截取 2000mm 長度的鋼板進行不平度的測量。
從上面的標準要求上看，似乎長度L對不平度沒有太大意義，但看另外一個條款，長度L就有意義了。
對規定最小屈服強度小于 260MPa 的鋼板，當按高級不平度精度或超高級不平度精度供貨時，仲裁情況下另需檢驗邊部浪(Edge wave)，邊部浪應符合以下規定：
當邊部浪長度不小于 200mm 時，對于公稱寬度小于 1500mm 的鋼板，波浪高度應小于邊部波浪長度的 1%。
當邊部浪長度不小于 200mm 時，對于公稱寬度不小于 1500mm 的鋼板，波浪高度應小于邊部浪長度的 1.5%。
當邊部浪長度小于 200mm 時，波浪高度應不大于 2mm。
4、其他標準要求
不平度在不同的標準有，有的是引用其他的標準，有的是另行規定，比如Q/BQB 450-2018鍍錫版的不平度就另有規定：
在這個表中，有一個名稱叫急峻度，即波高h(yuǎn)與波長L的百分比值：
h/L×100％
小結
在貿易鋼板后續加工中會造成不平度超標，如剪切、激光切割、吊運、包裝等等環節都會造成影響，而客戶加工零件也會造成影響。
在加工使用中，即便是原板不平度精度很高，但用經過多道加工工序后，不平度產生了變化，比如無取向電工鋼做變壓器，有的需要沖裁沖孔多道工序之后再疊裝，這種情況下，因為模具等原因?qū)е铝慵黄蕉容^差，不能滿足疊裝要求。
因此要了解客戶的實際使用需求，根據客戶需求與鋼廠簽訂不同的質量要求，以免客戶無法使用，造成雙方不愉快。
| |
|
