從零到世界第一，中國無縫鋼管艱辛發(fā)展歷程
無縫鋼管被譽為工業(yè)的“血管”，是國家工業(yè)建設(shè)和國防建設(shè)的重要原材料，無論制造飛機、輪船、火車、汽車、鍋爐、電站，還是輸油、輸汽、輸水，或者是開發(fā)礦藏進行地質(zhì)鉆探，哪兒都需要它，哪里也離不開它。可以說，如果離開了無縫鋼管的話，很多如石油、化工、鋼鐵、機械、軍工、航空航天等工業(yè)發(fā)展都將無從談起。
圖為建國初期上海鋼管生產(chǎn)工廠1949年建國初期，我國還不能生產(chǎn)無縫鋼管。當(dāng)時只有上海，有一點鋼管改制設(shè)備，但因缺乏熱穿孔機械，不能用圓鋼生產(chǎn)無縫鋼管，又無法從國外進口毛管，只能采用進口或用過的舊無縫鋼管改制為其它規(guī)格的無縫鋼管。（注：雖然在新中國成立前，日本侵略者曾在東北的鞍山于1935年建了一套生產(chǎn)直徑為70－150mm的熱軋無縫鋼管機組，但是在1945年日本投降后，其設(shè)備全部都被蘇聯(lián)拆運到了原蘇聯(lián)現(xiàn)烏克蘭的烏拉爾第一鋼管廠。所以在新中國成立時，我國是不能生產(chǎn)無縫鋼管的）

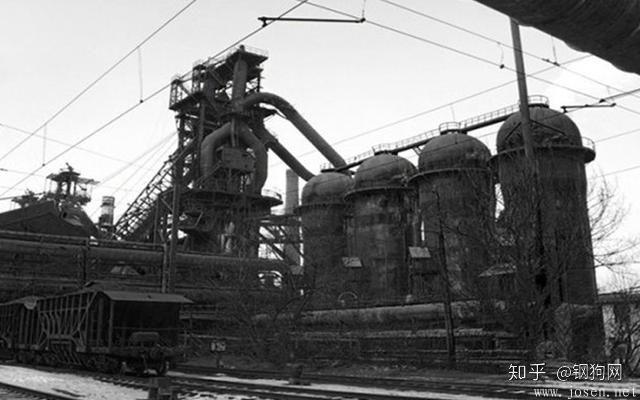

圖為鞍山鋼鐵廠老高爐群新中國成立后，隨著三年恢復(fù)經(jīng)濟和國民經(jīng)濟第一個五年計劃開始實施，我國經(jīng)濟將邁上了走向工業(yè)化的道路。由于西方敵對國家對新中國實行經(jīng)濟封鎖和禁運，靠從國外進口無縫鋼管來源中斷，而當(dāng)時國內(nèi)還不能生產(chǎn)，這對經(jīng)濟的恢復(fù)和國防工業(yè)都產(chǎn)生了嚴重的影響。
圖為1952年秋鞍山鋼鐵廠被納入一五計劃
為了改變依賴進口的現(xiàn)狀，1952年8月，新中國第一項重點工業(yè)建設(shè)項目——鞍鋼的“三大工程”上馬，無縫鋼管工程是其中之一。
1953年12月26日，在我國的北方鞍山－鞍鋼無縫鋼管廠，幾乎所有的工人都提前來到了工廠，緊張又興奮。這一天，中國冶金史將掀開新的一頁。下午2點半，操作臺上的工人們各就各位。一錠通紅的鋼坯，從高溫加熱爐里滾出，鉆過穿孔機。當(dāng)火紅的鋼管頭緩緩露出，在場的人無不歡呼雀躍，新中國第一根無縫鋼管誕生了。

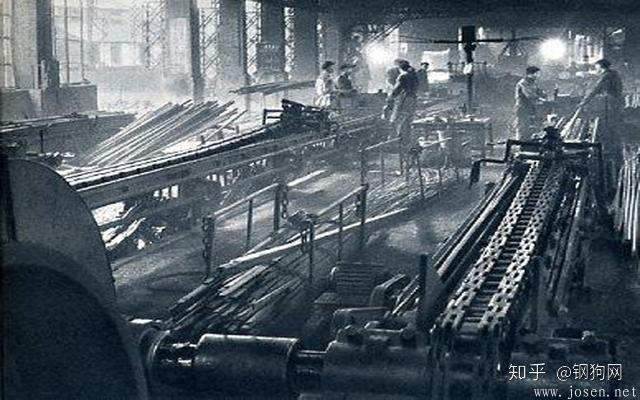

圖為鞍鋼鋼管廠工人們爭相觀看生產(chǎn)出的我國第一根無縫鋼管鞍鋼無縫鋼管廠原設(shè)計生產(chǎn)規(guī)格為 Φ57－140mm，壁厚4－20mm，長4－12m；設(shè)計產(chǎn)量 6.19萬噸/年，投產(chǎn)后三年（1956年生產(chǎn)了6.6萬噸）超設(shè)計7％達產(chǎn)。

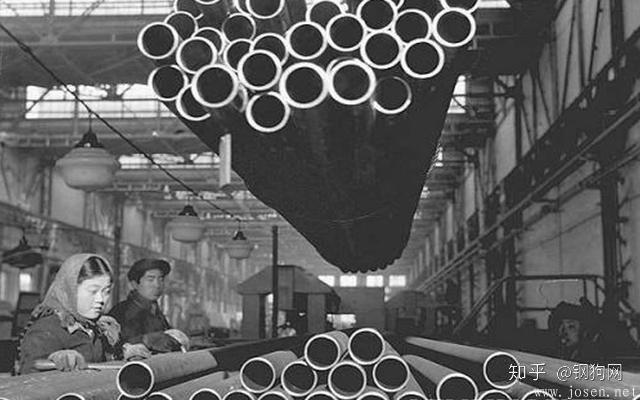

圖為鞍鋼無縫鋼管廠新制好的無縫鋼管正被吊運輸送出廠鞍鋼無縫鋼管廠的投產(chǎn)，結(jié)束了我國不能生產(chǎn)無縫鋼管的歷史。從工廠破土動工，到第一根無縫鋼管問世，僅僅用了1年零3個月。投產(chǎn)后的第二年（1954年）就先后試軋出了，鍋爐管、地質(zhì)管、油管和不銹鋼管。在二輥斜軋穿孔機上穿軋不銹鋼管成功，是我國無縫鋼管生產(chǎn)史上一大盛事，這為我國以后的不銹鋼管生產(chǎn)起了先導(dǎo)作用。

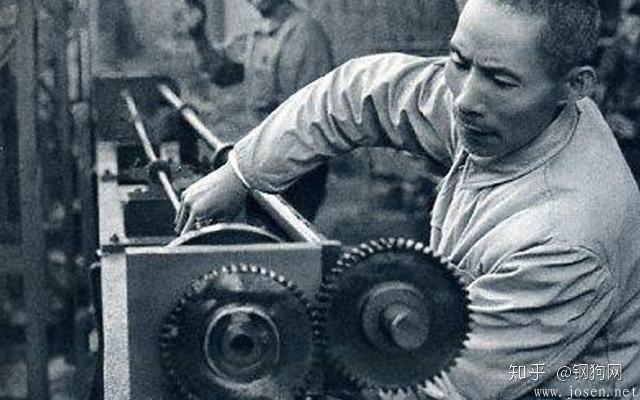

圖為試制出中國第一根無縫銅管的潘阿耀1958年3月8日在我國的南方－上海，永鑫五金制作廠（1958年7月改為上海永鑫無縫鋼管廠，后來改為上海異型鋼管廠）的技術(shù)人員和工人師傅們一起，在總結(jié)生產(chǎn)無縫銅管經(jīng)驗的基礎(chǔ)上，研制出了我國第一臺 Φ76mm穿孔機，結(jié)束了上海冷拔無縫鋼管長期不能自供坯料毛管的歷史。從而成為我國能生產(chǎn)熱軋毛管（冷拔管料管）的第二家無縫鋼管廠。后來發(fā)展成為我國品種最全、規(guī)格最多的異型鋼管廠。
圖為上海永鑫五金制作廠工人們后來，上海冷拔鋼管廠(上鋼五廠)還在總結(jié)提高的基礎(chǔ)上創(chuàng)造出了“二輥斜軋穿孔加牛油石灰冷拔”生產(chǎn)不銹鋼管的新工藝。我國對于用二輥斜軋穿孔工藝生產(chǎn)不銹鋼管的研究和實踐堪稱世界一流。

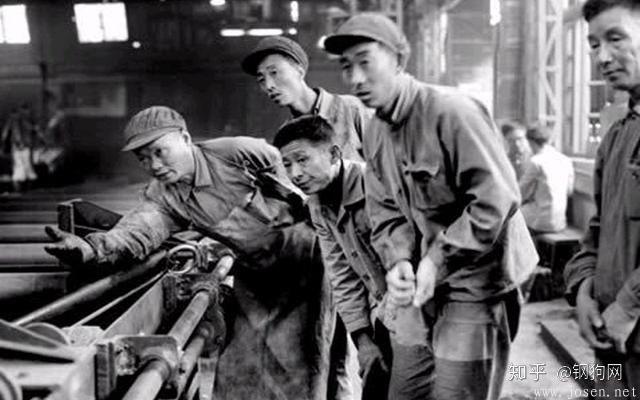

圖為上海永鑫五金制作廠干部和工人一起研究生產(chǎn)上的新課題隨著這種穿孔機在設(shè)備和工藝上的發(fā)展和完善，特別是在毛管的壁厚減薄、壁厚不均減小、內(nèi)外表面質(zhì)量的提高和穿孔后在線打頭的實現(xiàn)等等，形成了用穿孔機穿制毛管后立即打頭，然后直接進行冷拔，生產(chǎn)冷拔無縫鋼管，即穿孔－冷拔無縫鋼管生產(chǎn)線。

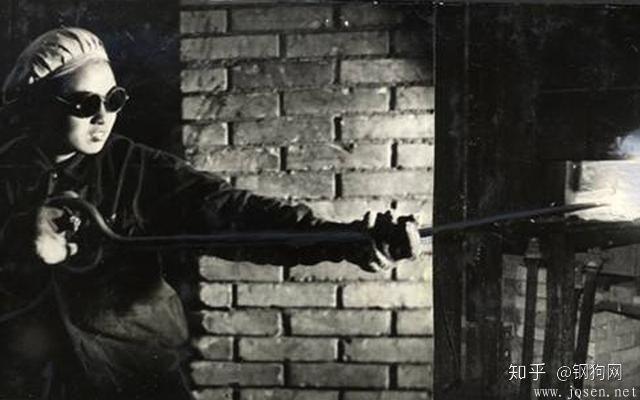

圖為上海永鑫無縫鋼管廠鉗鋼女工在爐前操作這種簡易生產(chǎn)線，在我國當(dāng)時非常缺少小直徑無縫鋼管的條件下，很快就成為較普遍的無縫鋼管生產(chǎn)工藝之一。當(dāng)然，這也是一種在我國特定的條件下“少投入，快產(chǎn)出，浪費資源” 的生產(chǎn)工藝。
圖為上海永鑫無縫鋼管廠酸洗工段裝上了工人自制的吊車少投入：比建設(shè)能生產(chǎn)相同規(guī)格熱軋成品管的整套機組的投資；快產(chǎn)出：比建設(shè)能生產(chǎn)相同規(guī)格熱軋成品管的整套機組，設(shè)備簡單、數(shù)量少、重量輕和操作容易、達產(chǎn)快；浪費資源：比生產(chǎn)相同規(guī)格熱軋成品管所需用的資源（原、輔材料，能源和人力）。這種工藝，后來在上海和其他地方的一些無坯料管自給的冷拔鋼管廠或根本就沒有無縫鋼管廠的地方，先后建成投產(chǎn)了一批Φ50、60、76mm穿孔機或穿孔機－冷拔管生產(chǎn)線。

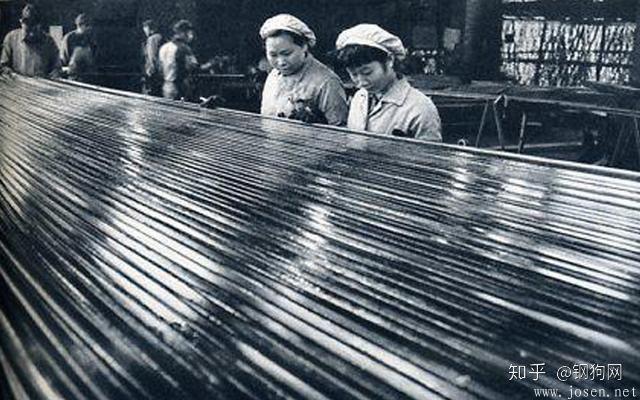

圖為上海永鑫無縫鋼管廠每一根成品都要經(jīng)過嚴格的檢查后來由于技術(shù)的發(fā)展和在市場的推動下又進一步向較大直徑無縫鋼管生產(chǎn)發(fā)展，先后建成投產(chǎn)了衡陽鋼管廠、上海鋼管廠、昆明市無縫鋼管廠、廣鋼無縫鋼管廠、長治鋼鐵公司、洪都鋼廠、常州鋼鐵廠、天津市無縫鋼管廠、大冶鋼廠、大連鋼廠、安陽鋼廠、重慶市無縫鋼管廠、成都金屬加工總廠、首鋼特鋼廠、合肥鋼鐵廠等（Φ76mm）；重鋼三廠（Φ90mm），長城特鋼、撫順鋼廠、西寧鋼廠、上海第一鋼鐵廠（Φ100mm），蘇州鋼廠（Φ120mm）和南通市特殊鋼廠（Φ200mm） 穿孔機和相應(yīng)的冷拔、冷軋管生產(chǎn)線。及包鋼無縫鋼管廠（Φ400mm）自動軋管機組。
圖為上海永鑫無縫鋼管廠生產(chǎn)出矩形、方形、橢圓形等各種無縫鋼管1958年國家決定，在我國的西南地區(qū)，利用匈亞利的三套（Φ133mm頂管機組和Φ216、318mm周期軋管機組）主軋管設(shè)備，我國自主設(shè)計、制造建設(shè)一個從管坯生產(chǎn)到無縫鋼管成品（包括地質(zhì)、油井管等）出廠的配套齊全的獨立的專業(yè)化大型無縫鋼管廠－成都無縫鋼管廠。
我國第一個生產(chǎn)特殊鋼無縫鋼管廠誕生
1959年上海冷拔鋼管廠建成投產(chǎn)了一臺Φ76mm穿孔機和與其相配套的冷拔管生產(chǎn)線，投產(chǎn)不久，即被并入上鋼五廠，成為特鋼企業(yè)，向生產(chǎn)合金、不銹無縫鋼管發(fā)展。1960年該廠在Φ76mm的穿孔機上成功地生產(chǎn)了18－8（304）不銹鋼毛管，并通過冷拔方式生產(chǎn)出了我國第一批航空導(dǎo)管用不銹鋼管。是我國第一個特殊鋼廠里的無縫鋼管廠，是我國軍工用冷拔管的主要生產(chǎn)廠之一。
我國自主研制冷軋－冷拔管生產(chǎn)線投產(chǎn)
上海鋼鐵研究所在1961年建成投產(chǎn)了我國自己研制的第一臺SG32－1三輥冷軋管機和小型冷拔管機，形成了完全國產(chǎn)化的“冷軋－冷拔管”生產(chǎn)不銹、精密、薄壁和超薄壁無縫鋼管的生產(chǎn)線。
我國無縫鋼管的發(fā)展歷程是：從1953年的3000噸發(fā)展到1982年的101萬噸，共用了29年，趕上了意大利（101萬噸）、超過了英國（43萬噸）和法國（66萬噸）。在這29年當(dāng)中，我國經(jīng)歷了58年的大躍進、三年自然災(zāi)害和10年文化大革命的天災(zāi)和人患。
70，80和90年代，由于國家經(jīng)濟政策的靈活和開放，隨著國家重點企業(yè)在貫徹職工退休政策中，使一大批有技術(shù)的老工人和技術(shù)人員離開國營工廠；再加上，當(dāng)時市場上無縫鋼管，特別是不銹無縫鋼管緊缺，利潤較大。給一些個人或集體開設(shè)無縫鋼管廠創(chuàng)造了有利的條件。
在南方，特別是在江浙兩省，建成了一大批的“無縫鋼管廠”，可能稱為“作坊”更為確切，有的只設(shè)有一臺簡陋的穿孔機和1－2臺簡陋拉拔機；有的則只有1－2臺簡陋的拉拔機。當(dāng)然，這些廠經(jīng)過市場的篩選和淘汰，其中已有部分工廠，真正建成了名符其實的無縫鋼管廠或不銹鋼管廠等大型企業(yè)集團。
其中：
70年代，建成了山東省北墅生建鋼管廠和無錫通達不銹鋼管廠等建成投產(chǎn)Φ76mm自動軋管機組，河南孟縣無縫鋼管廠建成投產(chǎn)Φ50mm穿孔機。
80年代，常熟市遠東鋼管廠、寧波不銹鋼管廠等建成投產(chǎn)Φ76mm自動軋管機組；湖州久立不銹鋼管廠、江蘇通州市鋼管廠、靖江不銹鋼管廠、張家港市不銹鋼管廠和福建三明鐵廠等建成投產(chǎn)Φ76mm穿孔機及冷拔鋼管生產(chǎn)線。
90年代，黃石寶陸鋼廠建成投產(chǎn)了Φ100mm自動軋管機組，山東青州市鋼無縫管廠建成投產(chǎn)了國產(chǎn)Φ140mm狄塞爾軋管機組。
溫州：豐業(yè)集團 、青山特鋼、華迪鋼管、永上不銹鋼等建成投產(chǎn)Φ100mm冷拔鋼管生產(chǎn)線；巨星特鋼、天寶特鋼、江南鋼管、華東鋼管、豐源鋼管等建成投產(chǎn)Φ76mm冷拔鋼管生產(chǎn)線。
隨著全國各地?zé)o縫鋼管廠相繼建成，我國無縫鋼管生產(chǎn)的發(fā)展進入了黃金時期；從1982年開始連續(xù)15年平均以每年遞增8.9％，到1997年生產(chǎn)了361萬噸，達到了第一個高峰。在1992年生產(chǎn)了265萬噸，超過日本（233萬噸）；在1994年達到304萬噸，超過俄羅斯（281萬噸）成為世界第一生產(chǎn)大國，并一直保持止今。
沿其橫截面的周邊上無接縫的鋼管。根據(jù)生產(chǎn)方法不同分為熱軋管、冷軋管、冷拔管、擠壓管、頂管等，均有各自工藝規(guī)定。材質(zhì)有普通和優(yōu)質(zhì)碳素結(jié)構(gòu)鋼（Q215-A～Q275-A和10～50號鋼）、低合金鋼（09MnV、16Mn等）、合金鋼、不銹耐酸鋼等。按用途分為一般用途的（用于輸水、氣管道和結(jié)構(gòu)件、機械零件）和專用的（用于鍋爐、地質(zhì)勘探、軸承、耐酸等）兩類。
無縫鋼管用途很廣泛。一般用途的無縫鋼管由普通的碳素結(jié)構(gòu)鋼、低合金結(jié)構(gòu)鋼或合金結(jié)構(gòu)鋼軋制，產(chǎn)量最多，主要用作輸送流體的管道或結(jié)構(gòu)零件。.2、根據(jù)用途不同分三類供應(yīng)：a、按化學(xué)成分和機械性能供應(yīng)；b、按機械性能供應(yīng)；c、按水壓試驗供應(yīng)。按a、b類供應(yīng)的鋼管，如用于承受液體壓力，也要進行水壓試驗。3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質(zhì)用無縫鋼管及石油用無縫管等多種。
無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經(jīng)濟截面鋼材。
廣泛用于制造結(jié)構(gòu)件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等用鋼管制造環(huán)形零件，可提高材料利用率，簡化制造工序，節(jié)約材料和加工工時，已廣泛用鋼管來制造。
生產(chǎn)工藝
①熱軋無縫鋼管主要生產(chǎn)工序（△主要檢驗工序）：
管坯準備及檢查△→管坯加熱→穿孔→軋管→鋼管再加熱→定（減）徑→熱處理△→成品管矯直→精整→檢驗△（無損、理化、臺檢） →入庫
②冷軋（拔）無縫鋼管主要生產(chǎn)工序：
坯料準備→酸洗潤滑→冷軋（拔）→熱處理→矯直→精整→檢驗
一般的無縫鋼管的生產(chǎn)工藝可以分為冷拔與熱軋兩種，冷軋無縫鋼管的生產(chǎn)流程一般要比熱軋要復(fù)雜，管坯首先要進行三輥連軋，擠壓后要進行定徑測試，如果表面沒有響應(yīng)裂紋后圓管要經(jīng)過割機進行切割，切割成長度約一米的坯料。然后進入退火流程，退火要用酸性液體進行酸洗，酸洗時要注意表面是否有大量的起泡產(chǎn)生，如果有大量的起泡產(chǎn)生說明鋼管的質(zhì)量達不到相應(yīng)的標準。外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要小，但是表面看起來比厚壁無縫鋼管更加明亮，表面沒有太多的粗糙，口徑也沒有太多的毛刺。
熱軋無縫鋼管的交貨狀態(tài)一般是熱軋狀態(tài)經(jīng)過熱處理后進行交貨。熱軋無縫鋼管在經(jīng)過質(zhì)檢后要經(jīng)過工作人員的嚴格的手工挑選，在質(zhì)檢后要進行表面涂油，然后緊接著是多次的冷拔實驗，熱軋?zhí)幚砗笠M行穿孔的實驗，如果穿孔擴徑過大就要進行矯直矯正。在矯直后再由傳送裝置傳送到探傷機進行探傷實驗，最后貼上標簽、進行規(guī)格編排后放置到到倉庫當(dāng)中。
圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗（或探傷）→標記→入庫 無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經(jīng)熱軋、冷軋或冷撥制成。無縫鋼管的規(guī)格用外徑*壁厚毫米數(shù)表示。
熱軋無縫管外徑一般大于32mm，壁厚2.5-200mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。
一般用無縫鋼管是用10、20、30、35、45等優(yōu)質(zhì)碳結(jié)鋼16Mn、5MnV等低合金結(jié)構(gòu)鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結(jié)鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態(tài)或熱處理狀態(tài)交貨；冷軋以熱處理狀態(tài)交貨。
熱軋，顧名思義，軋件的溫度高，因此變形抗力小，可以實現(xiàn)大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經(jīng)過粗軋和精軋，最終厚度為1~20mm。同時，由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現(xiàn)板形問題，以控制凸度為主。對于組織有要求的，一般通過控軋控冷來實現(xiàn)，即控制精軋的開軋溫度、終軋溫度.圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗（探傷）→標記→入庫。
力學(xué)性能指標
鋼材力學(xué)性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學(xué)成分和熱處理制度。在鋼管標準中，根據(jù)不同的使用要求，規(guī)定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。 ①抗拉強度（σb）
試樣在拉伸過程中，在拉斷時所承受的最大力（Fb），除以試樣原橫截面積（So）所得的應(yīng)力（σ），稱為抗拉強度（σb），單位為N/mm2（MPa）。它表示金屬材料在拉力作用下抵抗破壞的最大能力。
②屈服點（σs）
具有屈服現(xiàn)象的金屬材料，試樣在拉伸過程中力不增加（保持恒定）仍能繼續(xù)伸長時的應(yīng)力，稱屈服點。若力發(fā)生下降時，則應(yīng)區(qū)分上、下屈服點。屈服點的單位為N/mm2（MPa）。
上屈服點（σsu）：試樣發(fā)生屈服而力首次下降前的最大應(yīng)力； 下屈服點（σsl）：當(dāng)不計初始瞬時效應(yīng)時，屈服階段中的最小應(yīng)力。
屈服點的計算公式為：
式中：Fs--試樣拉伸過程中屈服力（恒定），N（牛頓）So--試樣原始橫截面積，mm2。
③斷后伸長率（σ）
在拉伸試驗中，試樣拉斷后其標距所增加的長度與原標距長度的百分比，稱為伸長率。以σ表示，單位為%。計算公式為：σ=（Lh-Lo）/L0*100%
式中：Lh--試樣拉斷后的標距長度，mm； L0--試樣原始標距長度，mm。
④斷面收縮率（ψ）
在拉伸試驗中，試樣拉斷后其縮徑處橫截面積的最大縮減量與原始橫截面積的百分比，稱為斷面收縮率。以ψ表示，單位為%。計算公式如下：
式中：S0--試樣原始橫截面積，mm2； S1--試樣拉斷后縮徑處的最少橫截面積，mm2。
⑤硬度指標
金屬材料抵抗硬的物體壓陷表面的能力，稱為硬度。根據(jù)試驗方法和適用范圍不同，硬度又可分為布氏硬度、洛氏硬度、維氏硬度、肖氏硬度、顯微硬度和高溫硬度等。對于管材一般常用的有布氏、洛氏、維氏硬度三種。
A、布氏硬度（HB）
用一定直徑的鋼球或硬質(zhì)合金球，以規(guī)定的試驗力（F）壓入式樣表面，經(jīng)規(guī)定保持時間后卸除試驗力，測量試樣表面的壓痕直徑（L）。布氏硬度值是以試驗力除以壓痕球形表面積所得的商。以HBS（鋼球）表示，單位為N/mm2（MPa）。
其計算公式為：
式中：F--壓入金屬試樣表面的試驗力，N； D--試驗用鋼球直徑，mm； d--壓痕平均直徑，mm。
測定布氏硬度較準確可靠，但一般HBS只適用于450N/mm2（MPa）以下的金屬材料，對于較硬的鋼或較薄的板材不適用。在鋼管標準中，布氏硬度用途最廣，往往以壓痕直徑d來表示該材料的硬度，既直觀，又方便。
舉例：120HBS10/1000/30：表示用直徑10mm鋼球在1000Kgf（9.807KN）試驗力作用下，保持30s（秒）測得的布氏硬度值為120N/ mm2（MPa）。 [1]
質(zhì)量要求
（一）質(zhì)量要求
①鋼的化學(xué)成分：鋼的化學(xué)成分是影響無縫鋼管性能最主要的因素之一，也是制定軋管工藝參數(shù)和鋼管熱處理工藝參數(shù)的主要依據(jù)。
a. 合金元素：有意加入，根據(jù)用途
b. 殘余元素：煉鋼帶入，適當(dāng)控制
c. 有害元素：嚴格控制（As、Sn、Sb、Bi、Pb），氣體（N、H、O）
爐外精煉或電渣重熔：提高鋼中化學(xué)成分的均勻性和鋼的純凈度，減少管坯中的非金屬夾雜物并改善其分布形態(tài)。
②鋼管幾何尺寸精度和外形
a. 鋼管外徑精度：取決于定（減）徑方法、設(shè)備運轉(zhuǎn)情況、工藝制度等。
外徑允許偏差 δ=（D-Di）/Di ×100% D： 最大或最小外徑mm
Di：名義外徑mm
b. 鋼管壁厚精度：與管坯的加熱質(zhì)量，各變形工序的工藝設(shè)計參數(shù)和調(diào)整參數(shù)，工具質(zhì)量及其潤滑質(zhì)量等有關(guān)
壁厚允許偏差： ρ=（S-Si）/Si×100% S：橫截面上最大或最小壁厚
Si：名義壁厚mm
C．鋼管橢圓度：表示鋼管的不圓程度。
d. 鋼管長度：正常長度、定（倍）尺長度、長度允許偏差
e. 鋼管彎曲度：表示鋼管的彎度：每米鋼管長度的彎曲度、鋼管全長的彎曲度
f. 鋼管端面切斜度：表示鋼管端面與鋼管橫截面的傾斜程度
g. 鋼管端面坡口角度和鈍邊
5．鋼管表面質(zhì)量：表面光潔要求
a. 危險性缺陷：裂紋、內(nèi)折、外折、軋破、離層、結(jié)疤、拉凹、凸包等。
b. 一般性缺陷：麻坑、青線、劃傷、碰傷、輕微的內(nèi)、外直道、輥印等。
產(chǎn)生原因：
① 由于管坯的表面缺陷或內(nèi)部缺陷所帶來的。
② 生產(chǎn)過程中產(chǎn)生的，如軋制工藝參數(shù)設(shè)計不正確，模具表面不光滑，潤滑條件不好，孔型設(shè)計及調(diào)整不合理。
③ 管坯（鋼管）在加熱軋制，熱處理以及矯直過程中，如果因為加熱溫度控制不當(dāng)，變形不均勻，加熱冷卻速度不合理或矯直變形量太大而產(chǎn)生過大的殘余應(yīng)力，那么也有可能導(dǎo)致鋼管產(chǎn)生表面裂紋。
6．鋼管理化性能：常溫力學(xué)性能、高溫力學(xué)性能、低溫性能、抗腐蝕性能。鋼管的理化性能主要取決于鋼的化學(xué)成分，組織結(jié)構(gòu)和鋼的純凈度以及鋼管的熱處理方式等。
7．鋼管工藝性能：壓扁、擴口、卷邊、彎曲、焊接等。
8．鋼管金相組織：低倍組織（宏觀）、高倍組織（微觀） M、B、P、F、A、S
9．鋼管特殊要求：合同附件、技術(shù)協(xié)議。
（二）無縫鋼管質(zhì)量檢驗方法：
1．化學(xué)成分分析：化學(xué)分析法、儀器分析法（紅外C—S儀、直讀光譜儀、zcP等）。
①紅外C—S儀：分析鐵合金，煉鋼原材料，鋼鐵中的C、S元素。
②直讀光譜儀：塊狀試樣中的C、Si、Mn、P、S、Cr、Mo、Ni、Cn、A1、W、V、Ti、B、Nb、As、Sn、Sb、Pb、Bi
③N—0儀：氣體含量分析N、O
2．鋼管幾何尺寸及外形檢查：
①鋼管壁厚檢查：千分尺、超聲測厚儀，兩端不少于8點并記錄。
②鋼管外徑、橢圓度檢查：卡規(guī)、游標卡尺、環(huán)規(guī)，測出最大點、最小點。
③鋼管長度檢查：鋼卷尺、人工、自動測長。
④鋼管彎曲度檢查：直尺、水平尺（1m）、塞尺、細線測每米彎曲度、全長彎曲度。
⑤鋼管端面坡口角度和鈍邊檢查：角尺、卡板。
3．鋼管表面質(zhì)量檢查：100%
①人工肉眼檢查：照明條件、標準、經(jīng)驗、標識、鋼管轉(zhuǎn)動。
②無損探傷檢查：
a. 超聲波探傷UT：
對于各種材質(zhì)均勻的材料表面及內(nèi)部裂紋缺陷比較敏感。
標準：GB/T 5777-1996 級別：C5級
b. 渦流探傷ET：（電磁感應(yīng)）
主要對點狀（孔洞形）缺陷敏感。 標準：GB/T 7735-2004
級別：B級
c. 磁粉MT和漏磁探傷：
磁力探傷，適用于鐵磁性材料的表面和近表面缺陷的檢測。
標準：GB/T 12606-1999 級別： C4級
d. 電磁超聲波探傷：
不需要耦合介質(zhì)，可以應(yīng)用于高溫高速，粗燥的鋼管表面探傷。
e. 滲透探傷：
熒光、著色、檢測鋼管表面缺陷。
4．鋼管理化性能檢驗：
①拉伸試驗：測應(yīng)力和變形，判定材料的強度（YS、TS）和塑性指標（A、Z）
縱向，橫向試樣 管段、弧型、圓形試樣（￠10、￠12.5）
小口徑、薄壁 大口徑、厚壁 定標距。
備注：試樣斷后伸長率與試樣尺寸有關(guān) GB/T 1760
②沖擊試驗：CVN、缺口C型、V型、功J 值J/cm2
標準試樣10×10×55（mm） 非標試樣5×10×55（mm）
③硬度試驗：布氏硬度HB、洛氏硬度HRC、維氏硬度HV等
④液壓試驗：試驗壓力、穩(wěn)壓時間、 p=2Sδ/D
5．鋼管工藝性能檢驗過程：
①壓扁試驗：圓形試樣 C形試樣（S/D>0.15） H=（1+2）S/（∝+S/D）
L=40～100mm 單位長度變形系數(shù)=0.07～0.08
②環(huán)拉試驗：L=15mm 無裂紋為合格
③擴口和卷邊試驗：頂心錐度為30°、40°、60°
④彎曲試驗：可代替壓扁試驗（對大口徑管而言）
6．鋼管金相分析：
①高倍檢驗（微觀分析）：非金屬夾雜物100x GB/T 10561 晶粒度：級別、級差
組織：M、B、S、T、P、F、A-S
脫碳層：內(nèi)、外。
A法評級：A類-硫化物 B類-氧化物 C類-硅酸鹽 D-球狀氧化 DS類。
②低倍試驗（宏觀分析）：肉眼、放大鏡10x以下。
a. 酸蝕檢驗法。
b. 硫印檢驗法（管坯檢驗，顯示低培組織及缺陷，如疏松、偏析、皮下氣泡、翻皮、白點、夾雜物等。
c. 塔形發(fā)紋檢驗法：檢驗發(fā)紋數(shù)量、長度及分布。
（三）中國現(xiàn)行無縫鋼管標準：
1．現(xiàn)行無縫鋼管標準：共有47項 其中：GB 25 項 HB 3 項 特殊用途19項；基礎(chǔ) 2項 產(chǎn)品 45項
2．常用標準：
① GB/T 2102 鋼管的驗收、包裝、標志和質(zhì)量證明書。
② GB/T 17395無縫鋼管尺寸、外形、重量及允許偏差。
③ GB 5310 高壓鍋爐用無縫鋼管。
④ GB 9948 石油裂化用無縫鋼管。
⑤ GB 6479 高壓化肥設(shè)備用無縫鋼管。
⑥GB 18248 氣瓶用無縫鋼管。
最后讓我們一起去看看無縫鋼管廠生產(chǎn)鋼管的視頻：
無縫鋼管生產(chǎn)視頻
