杠桿表的特點是可以方便的測量普通千分表難以測量的凹面，采用非離合器結構實現測量方向自動返轉，主要用來測量工件的形狀誤差和位置誤差 ,是機械加工中常用的精密量具之一 ,其結構小巧 ,測頭可任意扳轉 ,使用靈活方便 ,在機床制造和裝配檢測中應用更為廣泛。杠桿表按種類分有杠桿百分表和杠桿千分表，二者的區別是精確度，品牌有瑞士GIROD-TAST杠桿表和三豐Mitutoyo杠桿表。

以瑞士GIROD-TAST杠桿表 為例，它的規格有幾種：
標準型-----GT1252、GT1452、GT1253、GT1453、GT1254、GT1454 GT1453SP
側面型-----GT1292、GT1492、GT1293、GT1493、GT1294、GT1494
垂直型-----GT1272、GT1472、GT1273、GT1473、GT1274、GT1474

以上標準配置都為2毫米紅寶石測針

分度值	貨號			測量范圍(測量范圍/圈行程)	精度	表盤讀數值	測力
分度值	基本套裝	附加套裝	全套套裝	測量范圍(測量范圍/圈行程)	精度	表盤讀數值	測力
0.01mm	513-424E	513-424A	513-424T	0.5mm	5μm	0-25-0	0.3N以下
0.01mm	513-478E	——	——	0.5mm	5μm	0-25-0	0.3N以下
0.01mm	513-414E	513-414A	513-414T	0.5mm	10μm	0-25-0	0.2N以下
0.01mm	513-466E	——	——	0.5mm	5μm	0-25-0	0.3N以下
0.01mm	513-404E	513-404A	513-404T	0.8mm	8μm	0-40-0	0.3N以下
0.01mm	513-474E	——	——	0.8mm	8μm	0-40-0	0.3N以下
0.01mm	513-464E	——	——	0.8mm	8μm	0-40-0	0.3N以下
0.01mm	513-415E	513-415A	513-415T	1mm	10μm	0-50-0	0.2N以下
0.01mm	513-477E	——	——	1mm	10μm	0-50-0	0.2N以下
0.01mm	513-426E	513-426A		1.5mm	8μm	0-25-0	0.4N以下
0.002mm	513-405E	513-405A	513-405T	0.2mm	3μm	0-100-0	0.3N以下
0.002mm	513-475E	——	——	0.2mm	3μm	0-100-0	0.3N以下
0.002mm	513-465E	——	——	0.2mm	3μm	0-100-0	0.3N以下
0.002mm	513-425E	513-425A	——	0.6mm	6μm	0-100-0	0.4N以下
0.001mm	513-401E	——	——	0.14mm	3μm	0-70-0	0.3N以下
0.001mm	513-471E	——	——	0.14mm	3μm	0-70-0	0.3N以下

杠桿表使用注意事項：

千分表應固定在可靠的表架上，測量前必須檢查千分表是否夾牢，并多次提拉千分表測量桿與工件接觸，觀察其重復指示值是否相同。
測量時，不準用工件撞擊測頭，以免影響測量精度或撞壞千分表。為保持一定的起始測量力，測頭與工件接觸時，測量桿應有0.3~0.5mm的壓縮量。
測量桿上不要加油，以免油污進入表內，影響千分表的靈敏度。
千分表測量桿與被測工件表面必須垂直，否則會產生誤差。
杠桿千分表的測量桿軸線與被測工件表面的夾角愈小，誤差就愈小。如果由于測量需要，α角無法調小時(當α>15°)，其測量結果應進行修正。分析可知，當平面上升距離為α時，杠桿千分表擺動的距離為b，也就是杠桿千分表的讀數為b，因為b>α，所以指示讀數增大。具體修正計算式如下：
α=bcosa 例用杠桿千分表測量工件時，測量桿軸線與工件表面夾角α為30°，測量讀數為0.048mm，求正確測量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)

––此杠桿指示表適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。

––雙向檢測，測量中指針可自動反向。

––指針連續順時針旋轉，極小的讀數誤差。

––對磁場不敏感

––內置7個紅寶石軸承

––滾珠軸承杠桿系統，測量桿旋轉達–240°。

––非常低的測量力

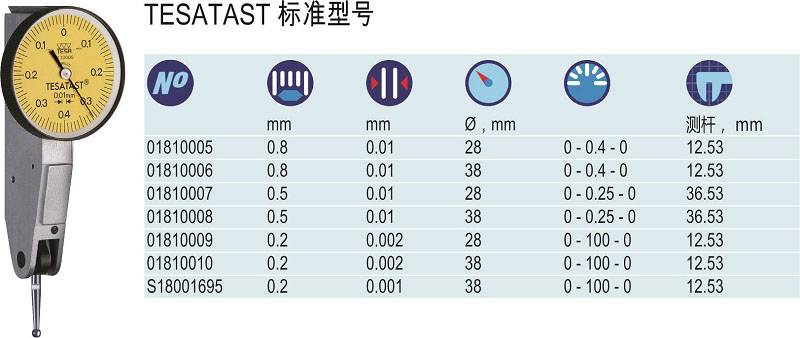

––全金屬結構，非常堅固。TESATAST 杠桿指示表。
