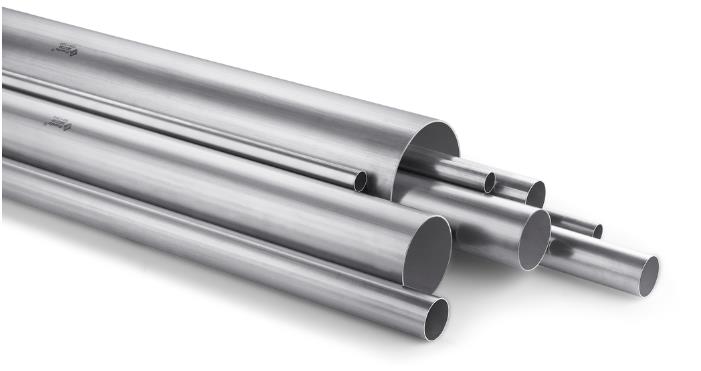

無縫鋼管(Seamless Steel Tube) 是一種具有中空截面、周邊沒有接縫的長條鋼材。鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。
鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等。用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，如滾動軸承套圈、千斤頂套等，目前已廣泛用鋼管來制造。鋼管還是各種常規武器不可缺少的材料，槍管、炮筒等都要鋼管來制造。鋼管按橫截面積形狀的不同可分為圓管和異型管。由于在周長相等的條件下，圓面積最大，用圓形管可以輸送更多的流體。此外，圓環截面在承受內部或外部徑向壓力時，受力較均勻，因此，絕大多數鋼管是圓管。
但是，圓管也有一定的局限性，如在受平面彎曲的條件下，圓管就不如方、矩形管抗彎強度大，一些農機具骨架、鋼木家具等就常用方、矩形管。根據不同用途還需有其他截面形狀的異型鋼管。
冷拔（軋）無縫鋼管 較熱軋（擠壓無縫鋼管）復雜。 程前三步基本相同。不同之處從第四個步驟開始，圓管坯經打空后，要打頭，退火。退火后要用專門的酸性液體進行酸洗。酸洗后，涂油。然后緊接著是經過多道次冷 坯管，專門的熱處理。熱處理后，就要被矯直。鋼管經矯直后由傳送帶送至金屬探傷機（或水壓實驗）進行內部探傷。若鋼管內部有裂紋，氣泡等問題，將被探測出。 過嚴格的手工挑選。鋼管質 上編號、規格、生產批號等。并由 中。
目前，全世界生產鋼管的共計有110多個國家的1850多個公司下的5100多個生產廠，其中生產石油管的有44個國家的170多個公司下的260多個廠。2000年，無縫鋼管全國表觀消費量為418.0萬噸，其中國內供應量的382.1萬噸，占國內總需求的91.4%。進口為35.9萬噸，占國內總需求的8.59%。同年石油管消費量大約為91萬噸。進口約25.2萬噸。進口管占國內總消費量的大約70%，其中進口管占國內總消費量的27.69%，石油管進口量約占無縫鋼管總進口量的大約70%。從日本進口的石油管占總進口量一半以上。中國最大的石油套管生產基地2000年的鋼管產品出來為52.20萬噸，其中石油套管產量為36.41萬噸。套管占全國石油產量的一半以上。在產量和銷售量上都占中國套管市場的率先位置。
從國際和國內兩個市場來看，無縫鋼管（包括石油專用管）的現有生產能力均已大于需求。所以，今后的重點應放在充分發揮現有機組的能力，開發出高強度等級、高抗擊毀、高抗腐蝕的石油管、高壓鍋爐管和氣瓶管等產品。也是國家針對當前我國鋼鐵市場進行優化產品結構的內容。這也是增加在國內外產品競爭力、擴大市場份額的關鍵所在。就是說，提高國內鋼管企業的市場競爭力是加和WTO以后國內企業長期的任務和成功發展的關鍵。
國標無縫管規格
根據中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會聯合發布，于2008年11月1日實施的GB/T17395-2008(無縫鋼管尺寸、外形、重量及允許偏差）規定，無縫管規格如下,單位：mm。
無縫鋼管規格表大全，無縫鋼管是由管坯或原管經穿孔、定徑等多道工序熱軋或者冷拔(冷軋)、擠壓、熱擴生產而成，是國民經濟建設不可或缺的材料。相關領域：結構工程、機械加工、輸送水、石油、天然氣等管道工程。那么無縫鋼管規格有哪些呢？
無縫鋼管規格表，無縫鋼管規格用外徑X壁厚來表示，單位是毫米。聊城市開發區志啟鋼管有限公司按：中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會規定了無縫鋼管的詳細規格，也就是國標無縫鋼管規格，于2008年11月1日實施，執行標準為GB/T17395-2008(無縫鋼管尺寸、外形、重量及允許偏差）。本標準真的是無縫鋼管規格表大全了，涵蓋了幾百種規格。

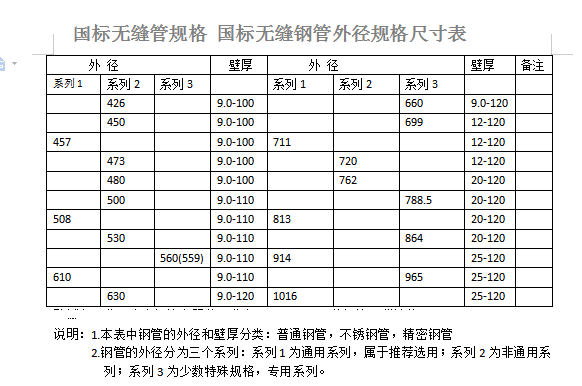

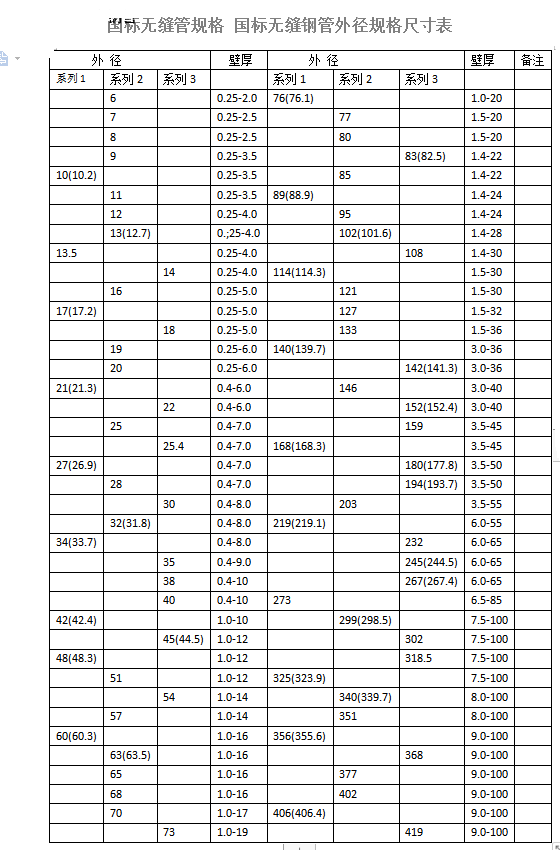

圖中說明：本表中鋼管外徑和壁厚分為普通鋼管、不銹鋼管、精密鋼管三類；鋼管外徑系列1為通用型，推薦選用，系列2為非通用型，系列3為特殊規格專用型。詳見下圖：
無縫管規格表
無縫鋼管是一種具有中空截面、周邊沒有接縫的長條鋼材。鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等。用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，如滾動軸承套圈、千斤頂套等，目前已廣泛用鋼管來制造。鋼管還是各種常規武器不可缺少的材料，槍管、炮筒等都要鋼管來制造。鋼管按橫截面積形狀的不同可分為圓管和異型管。由于在周長相等的條件下，圓面積最大，用圓形管可以輸送更多的流體。此外，圓環截面在承受內部或外部徑向壓力時，受力較均勻，因此，絕大多數鋼管是圓管。但是，圓管也有一定的局限性，如在受平面彎曲的條件下，圓管就不如方、矩形管抗彎強度大，一些農機具骨架、鋼木家具等就常 用方、矩形管。根據不同用途還需有其他截面形狀的異型鋼管。
1、分類
無縫鋼管因其制造工藝不同，又分為熱軋（擠壓）無縫鋼管和冷拔（軋）無縫鋼管兩種。冷拔（軋）管又分為圓形管和異形管兩種。無縫鋼管，又因其用途不同而分為如下若干品種：
1.GB/T8162-1999（結構用無縫鋼管）。主要用于一般結構和機械結構。其代表材質（牌號）：碳素鋼、20#、45#鋼；合金鋼Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。
2.GB/T8163-1999（輸送流體用無縫鋼管）。主要用于工程及大型設備上輸送流體管道。代表材質（牌號）為20#、Q345等。
3. GB3087-1999（低中壓鍋爐用無縫鋼管）是用于制造各種結構低中壓鍋爐過熱蒸汽管、沸水管及機車鍋爐用過熱蒸汽管和拱磚管用的優質碳素結構鋼熱軋和冷拔（軋）無縫鋼管。代表材質為10#、20#鋼。
4. GB5310-1995（高壓鍋爐用無縫鋼管）是用于制造高壓及其以上壓力的水管鍋爐受熱面用的優質碳素鋼、合金鋼和不銹耐熱鋼無縫鋼管。代表材質為20G、12Cr1MoVG、15CrMoG等。
5. GB1479-2000（高壓化肥設備用無縫鋼管）是適用于工作溫度為-40~400℃、工作壓力為10~30Ma的化工設備和管道的優質碳素結構鋼和合金鋼無縫鋼管。代表材質為20#、16Mn、12CrMo、12Cr2Mo等。
6．GB9948-1988（石油裂化用無縫鋼管）。主要用于石油冶煉廠的鍋爐、熱交換器及其輸送流體管道。其代表材質為20#、12CrMo、1Cr5Mo、1Cr19Ni11Nb等。
7.地質鉆探用鋼管（YB235-70）是供地質部門進行巖心鉆探使用的鋼管，按用途可分為鉆桿、鉆鋌、巖心管、套管和沉淀管等。
8.金剛石巖芯鉆探用無縫鋼管（GB3423-82）是用于金剛石巖芯鉆探的鉆桿、巖心桿、套管的無縫鋼管。
9.石油鉆探管（YB528-65）是用于石油鉆探兩端內加厚或外加厚的無縫鋼管。鋼管分車絲和不車絲兩種，車絲管用接頭聯結，不車絲管用對焊的方法與工具接頭聯結。
10.GB5312-1999（船舶用碳鋼和碳錳鋼無縫鋼管）是制造船舶I級耐壓管系、Ⅱ級耐壓管系、鍋爐及過熱器用的碳素鋼無縫鋼管。碳素鋼無縫鋼管管壁工作溫度不超過450℃，合金鋼無縫鋼管管壁工作溫度超過450℃。代表材質為360、410、460鋼級等。
11.汽車半軸套管用無縫鋼管（GB3088-82）是制造汽車半軸套管及驅動橋橋殼軸管用的優質碳素結構鋼和合金結構鋼熱軋無縫鋼管。
12.柴油機用高壓油管（GB3093-86）是制造柴油機噴射系統高壓管用的冷拔無縫鋼管。
13.液壓和氣動缸筒用精密內徑無縫鋼管（GB8713-88）是制造液壓和氣動缸筒用的具有精密內徑尺寸的冷拔或冷軋精密無縫鋼管。
14.冷拔或冷軋精密無縫鋼管（GB3639-83）是用于機械結構、液壓設備的尺寸精度高和表面光潔度好的冷拔或冷軋精密無縫鋼管。選用精密無縫鋼管制造機械結構或液壓設備等，可以大大節約機械加工工時，提高材料利用率，同時有利于提高產品質量。
15.結構用不銹鋼無縫鋼管（GB/T14975-1994）是廣泛用于化工、石油、輕紡、醫療、食品、機械等工業的耐腐蝕管道和結構件及零件的不銹鋼制成的熱軋（擠、擴）和冷拔（軋）無縫鋼管。
16.流體輸送用不銹鋼無縫鋼管（GB/T14976-1994）是用于輸送流體的不銹鋼制成的熱軋（擠、擴）和冷拔（軋）無縫鋼管。
17.異型無縫鋼管是除了圓管以外的其他截面形狀的無縫鋼管的總稱。按鋼管截面形狀尺寸的不同又可分為等壁厚異型無縫鋼管（代號為D）、不等壁厚異型無縫鋼管（代號為BD）、變直徑異型無縫鋼管（代號為BJ）。異型無縫鋼管廣泛用于各種結構件、工具和機 械零部件。和圓管相比，異型管一般都有較大的慣性矩和截面模數，有較大的抗彎抗扭能力，可以大大減輕結構重量，節約鋼材。
18.GB18248-2000（氣瓶用無縫鋼管）。主要用于制作各種燃?xì)狻⒁簤簹馄俊Ｆ浯聿馁|(zhì)為37Mn、34Mn2V、35CrMo等。
另外，還有GB/T17396-1998（液壓支柱用熱軋無縫鋼管）、GB3093-1986（柴油機用高壓無縫鋼管）、GB/T3639-1983（冷拔或冷軋精密無縫鋼管）、GB/T3094-1986（冷拔無縫鋼管異形鋼管）、GB/T8713-1988（液壓和氣動筒用精密內徑無縫鋼管）、GB13296-1991（鍋爐、熱交換器用不銹鋼無縫鋼管）、GB/T14975-1994（結構用不銹鋼無縫鋼管）、GB/T14976-1994（流體輸送用不銹鋼無縫鋼管）GB/T5035-1993（汽車半軸套管用無縫鋼管）、API SPEC5CT-1999（套管和油管規范）等。
2、制造工藝
1.熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗（或探傷）→標記→入庫
軋制無縫管的原料是圓管坯，圓管胚要經過切割機的切割加工成長度約為1米的坯料，并經傳送帶送到熔爐內加熱。鋼坯被送入熔爐內加熱，溫度大約為1200攝氏度。燃料為氫氣或乙炔。爐內溫度控制是關鍵性的問題.圓管坯出爐后要經過壓力穿孔機進行穿空。一般較常見的穿孔機是錐形輥穿孔機，這種穿孔機生產效率高，產品質量好，穿孔擴徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機過錐形鉆頭高速旋轉入鋼胚打孔，形成鋼管。鋼管內徑由定徑機鉆頭的外徑長度來確定。鋼管經定徑后，進入冷卻塔中，通過噴水冷卻，鋼管經冷卻后，就要被矯直。鋼管經矯直后由傳送帶送至金屬探傷機（或水壓實驗）進行內部探傷。若鋼管內部有裂紋，氣泡等問題，將被探測出。鋼管質檢后還要通過嚴格的手工挑選。鋼管質檢后，用油漆噴上編號、規格、生產批號等。并由吊車吊入倉庫中。
2.冷拔（軋）無縫鋼管：圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗（探傷）→標記→入庫。
冷拔（軋）無縫鋼管的軋制方法較熱軋（擠壓無縫鋼管）復雜。它們的生產工藝流程前三步基本相同。不同之處從第四個步驟開始，圓管坯經打空后，要打頭，退火。退火后要用專門的酸性液體進行酸洗。酸洗后，涂油。然后緊接著是經過多道次冷拔（冷軋）再坯管，專門的熱處理。熱處理后，就要被矯直。鋼管經矯直后由傳送帶送至金屬探傷機（或水壓實驗）進行內部探傷。若鋼管內部有裂紋，氣泡等問題，將被探測出。鋼管質檢后還要通過嚴格的手工挑選。鋼管質檢后，用油漆噴上編號、規格、生產批號等。并由吊車吊入倉庫中。
無縫鋼管規格表
無縫鋼管 | |||||
規格 | 產地 | 規格 | 產地 | 規格 | 產地 |
6*1-1.5-2.5 | 仁成 | 70*4.5-5-6-7-8-9-10-12-15-16 | 仁成 | 245*8-10-14-17-20-22-30-40 | 仁成 |
14*1.5-2.5-3 | 仁成 | 73*4-4.5-5-6-7-8-9-10-12-15 | 仁成 | 273*7-8-10-16-18-20-25-30-45-60 | 仁成 |
16*1.5-2.5-3 | 仁成 | 78*4-4.5-5-6-7-8-9-10-12-14 | 仁成 | 299*8-12-20-35-50 | 仁成 |
18*2-3-4-5 | 仁成 | 83*4.5-6-10-12-14-16-18-20 | 仁成 | 335*8-12-14-18-22-25-45-60 | 仁成 |
20*2-2.5-3-6 | 仁成 | 89*4.5-6-10-12-14-16-18-20 | 仁成 | 355*8-10-20-25-30-40-52 | 仁成 |
24*2.5-3-4-5-6 | 仁成 | 95*4.5-8-10-12-14-16-20 | 仁成 | 377*8-12-16-20-24-28 | 仁成 |
25*2.5-3-4-5-6 | 仁成 | 102*4.5-5-7-8-10-12-14-16-18-30 | 仁成 | 402*10-15-20-25-30-35-40 | 仁成 |
28*3-3.5-4-5-6 | 仁成 | 108*4.5-5-7-8-10-12-14-18-20-22 | 仁成 | 406*10-20-25-28-35-40 | 仁成 |
32*3.5-4-5-6-8 | 仁成 | 114*4.5-5-6-7-10-12-16-18-20 | 仁成 | 428*10-12-14-16-20-25-30-35-40 | 仁成 |
34*4-5-6-8 | 仁成 | 121*4.5-5-6-7-8-10-12-14-16-18 | 仁成 | 480*10-12-14-16-18-20-25-30 | 仁成 |
36*3.5-5-6-8 | 仁成 | 127*4.5-5-6-7-8-10-12-14-16 | 仁成 | 530*10-12-14-16-18-20-30-40 | 仁成 |
38*4.5-6-7-8-10 | 仁成 | 133*4-5-6-8-12-15-18-20-25-30 | 仁成 | 560*10-14-16-20-25-30-40-50 | 仁成 |
39*3.5-5-6-8 | 仁成 | 140*6-8-10-12-14-16-18-20-22-25 | 仁成 | 600*10-14-16-20-25-30 | 仁成 |
42*3.5-4-5-6-7-8-9-10 | 仁成 | 148**6-8-10-12-14-16-18-20-30 | 仁成 | 610-10-11-18-20-25-30-45-66 | 仁成 |
45*3.5-4-5-6-7-8-9-10 | 仁成 | 150*6-8-10-12-14-17-20-25-30 | 仁成 | 630*10-30-40-45-55-75 | 仁成 |
48*3.5-4-5-6-7-8-9-10 | 仁成 | 153*4.5-6-8-10-12-14-20-25-30 | 仁成 | 650*15-20-30-45-55-75 | 仁成 |
51*3.5-4-5-6-7-8-9-10 | 仁成 | 168*8-10-12-14-20-25-30 | 仁成 | 710*10-20-30-45-65-75 | 仁成 |
56*3.5-4-5-6-7-8-9-10 | 仁成 | 180*8-12-16-25-30-45 | 仁成 | 720*10-20-40-55-60-75-95-100 | 仁成 |
57*3.5-4-5-6-7-8-9-10 | 仁成 | 184*6-8-12-16-20-25-30-40-48 | 仁成 | 760*20-30-40-50-60-70 | 仁成 |
60*3.5-4-5-6-7-8-9-12-14 | 仁成 | 200*6-7-10-15-20-26-30-45 | 仁成 | 850*20-25-35-45-65 | 仁成 |
63*3.5-4.5-5-6-7-8-9-12-14 | 仁成 | 219*6-8-12-16-18-20-25-30-45-50 | 仁成 | 960*48 1020*50-60-80 | 仁成 |
68*4-4.5-5.5-7-8-9-10-12-14 | 仁成 | 232*10-20-30 | 仁成 | 1020-50-60-80-100 | 仁成 |
無縫鋼管規格表大全 國標無縫管規格 （無縫鋼管外徑尺寸表）
| |
|
